排气系统用环形紧固金属管夹设计

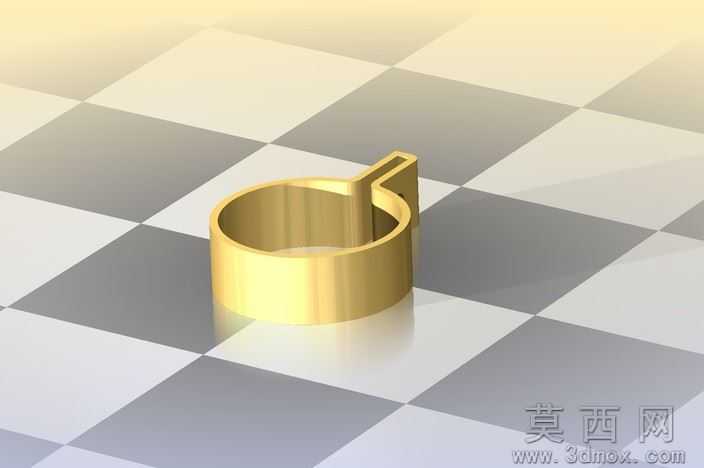

本作品为适配排气系统管路固定需求设计的环形管夹，整体采用三维参数化建模方式完成，建模过程中严格参考类似DIN 71555标准的尺寸规范，对管夹的环形抱合主体、侧边紧固连接耳做了精准的尺寸约束，确保结构可适配对应规格的排气管道安装场景。建模阶段先绘制环形主体的截面草图，通过拉伸命令生成基础抱箍结构，再对侧边的紧固耳做一体化拉伸成型，避免拼接结构带来的强度缺陷，同时对环形内壁、紧固耳的安装孔位做了圆角过渡处理，消除尖锐棱角，既优化安装时的操作安全性，也减少应力集中带来的结构断裂风险。材质设置上选用金属黄铜材质进行渲染表现，调整材质的反射率、粗糙度参数，还原金属构件的哑光金属质感，同时在环形主体的边缘做了细微的倒角高光处理，模拟金属冲压件的边缘加工效果，渲染场景采用灰白格纹地面作为承载面，添加柔和的环境漫反射光源，在管夹下方投射出自然的软阴影，清晰展现管夹的整体轮廓与结构细节。结构设计上，该管夹采用单耳式紧固结构，环形主体具备一定的形变余量，可在安装时通过紧固耳的锁紧动作实现对管道的抱紧固定，适配排气系统工作时的轻微震动与热胀冷缩形变，避免管路出现松脱移位问题，同时预留了多个适配配置的结构调整空间，可根据不同管径的安装需求调整环形内径与紧固耳的孔位尺寸，覆盖多规格排气管道的固定使用场景。设计过程中优先考量管夹的紧固可靠性与安装便捷性，整体结构无多余冗余设计，一体化的成型结构可直接适配冲压加工工艺，减少后续生产环节的加工工序，降低零部件的制造成本，同时环形内壁的光滑曲面设计可避免安装时刮伤管道外壁，保障管路安装后的完整性与密封性。
