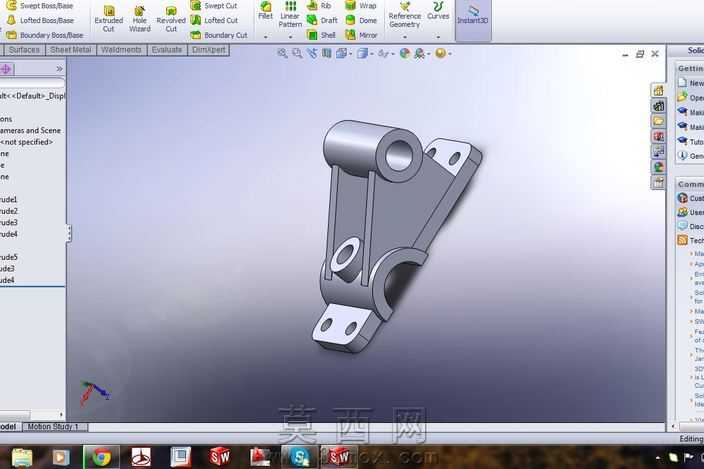

本次机械零件建模以多安装位铰接连接支架为设计对象,在三维建模环境中首先完成整体结构的基准定位,通过基准面、基准轴的搭建确定各个功能结构的位置关系,保障后续特征创建的尺寸精度与装配适配性。建模过程优先采用完全挤出命令构建主体实体轮廓,先绘制支架主体的截面草图,对草图进行完全定义约束,确保各段轮廓的尺寸、几何关系完全锁定,避免后续特征修改时出现草图错位、尺寸漂移的问题。主体结构挤出成型后,依次创建顶部的铰接套筒结构,该套筒为整圆通孔设计,内壁预留标准铰接轴的配合公差,套筒外侧与主体支撑臂做圆角过渡处理,降低应力集中风险。主体支撑臂采用双侧加强筋结构设计,筋板与主体、套筒的连接位置均做平滑过渡,在不额外增加零件整体重量的前提下,大幅提升支架的抗弯折、抗扭转载荷能力。中部位置设计侧向铰接耳板,耳板上开设同轴定位通孔,用于与相邻连杆构件形成转动副连接,耳板与主体的衔接处做加厚处理,满足铰接位置的受力强度要求。底部设计两组平行的安装固定脚,每个固定脚上开设两个沉头安装孔,可通过标准紧固件将支架整体固定在安装基座上,沉孔设计可保证紧固件安装后端面与支架表面齐平,避免突出结构干涉其他零部件的运动轨迹。建模过程中对所有锐边做统一的倒角处理,既消除零件加工时的锐边毛刺风险,也让零件整体视觉效果更协调。材质配置阶段为零件赋予哑光金属材质,模拟铸钢零件的表面质感,调整材质的粗糙度、反光度参数,让渲染效果更贴近真实工业零件的视觉表现。整体设计兼顾结构强度与安装适配性,各个铰接位、安装位的位置精度严格按照机械配合要求设定,可直接用于后续的虚拟装配验证、工程图导出以及加工工艺规划,完全满足工业场景下机械连接构件的使用需求。
