三芯弯式电源接插连接组件结构设计

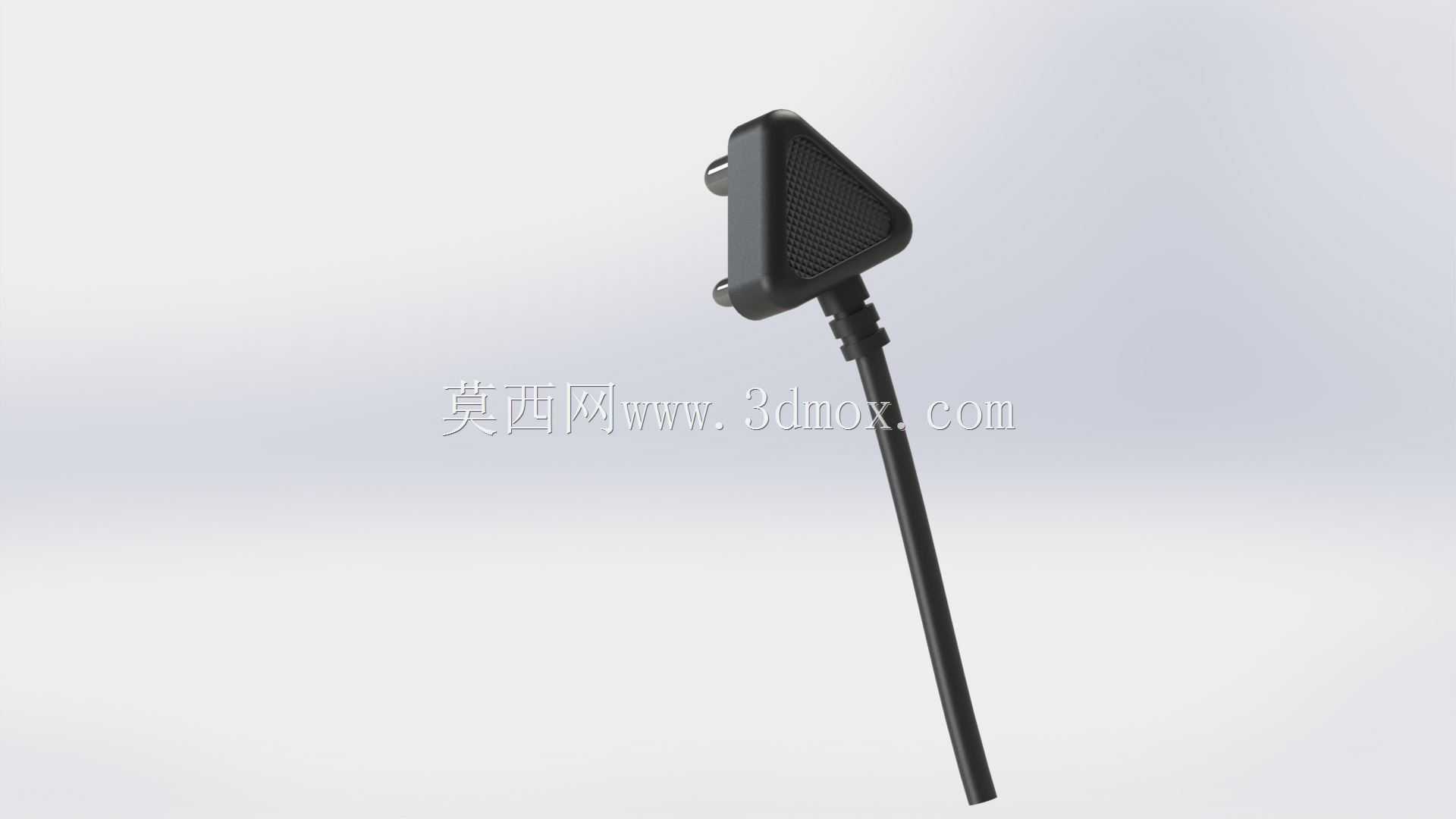

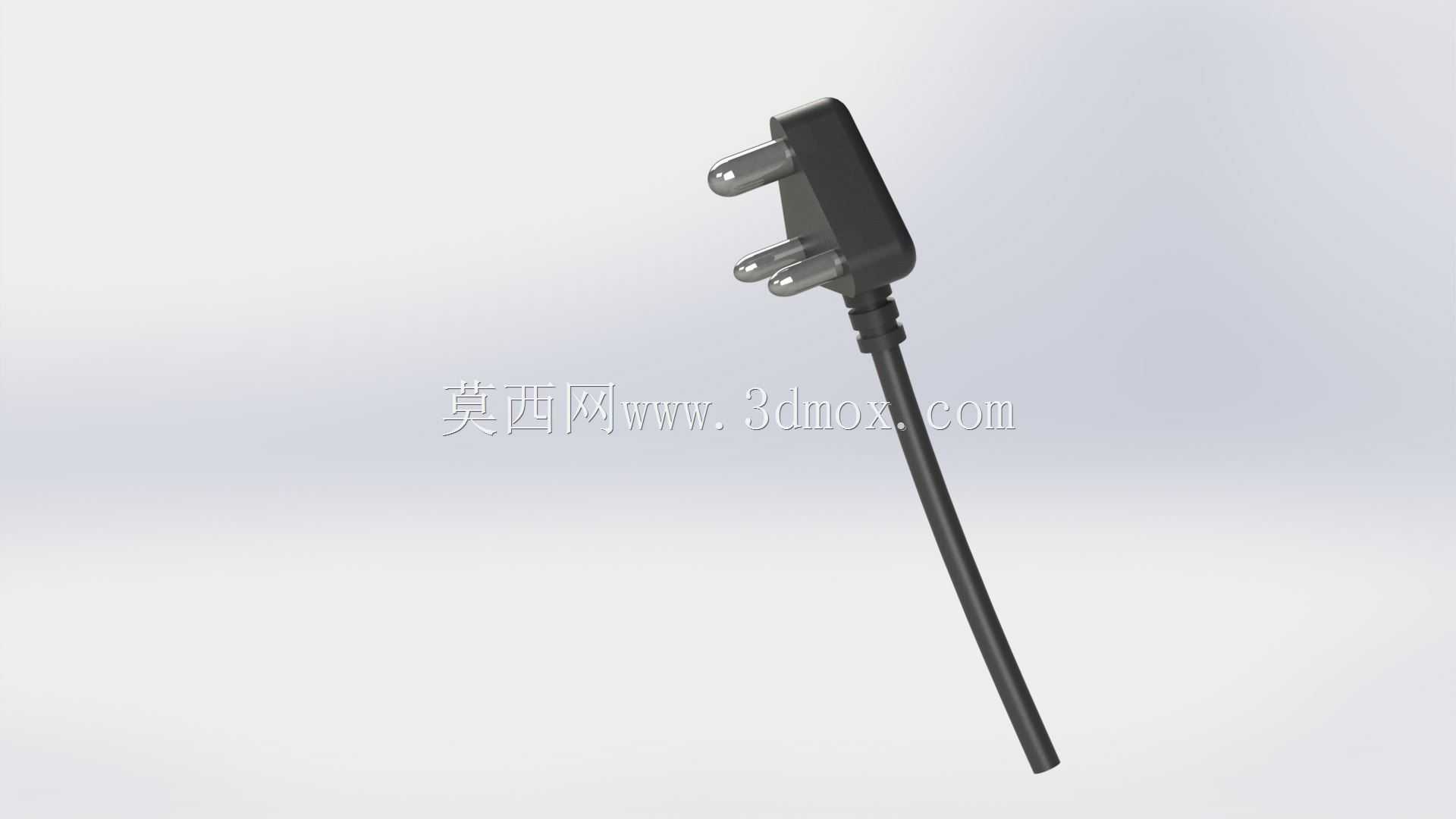

　　在民用电气布线、小型机电设备供电、实验室仪器配电等场景中，电源接插件是最容易被忽略却直接影响供电可靠性的基础部件，这款三芯弯式接插组件的设计，完全围绕狭小空间布线的实际痛点展开。日常设备安装里，经常遇到设备贴墙摆放、机柜内部走线空间局促的情况，直头插头插入后会占用背部10厘米以上的纵向空间，要么导致设备无法贴墙就位，要么线缆过度弯折造成线芯断裂、绝缘层破损，这款弯式结构的插体，将出线方向与插片平面设置为90度夹角，插合后线缆沿墙面或设备侧壁自然延伸，纵向占用空间压缩至直头产品的三分之一，完美适配贴墙安装的家电、机柜内嵌入式供电模块、桌面小型电动工具的布线需求。三个导电插片采用等距三角排布，符合主流三孔插座的插合尺寸规范，插片根部做了圆弧过渡处理，避免插拔过程中应力集中导致插片弯折，插片与内部导电端子的连接采用压接加铆合双重固定，大电流通过时不会因为接触电阻过大产生局部过热。插体外壳采用阻燃绝缘工程塑料注塑成型，分模线设置在插体侧面，合模后边缘做了R0.5的圆角处理，既不会在插拔时划伤操作人员手部，也能避免外壳棱角磕碰墙面或设备漆面。

　　出线位置的应力释放锥是整个结构设计的重点，常规插头的线缆根部因为反复弯折，很容易出现绝缘层开裂、内部铜丝折断的问题，这款设计在出线端做了长度25毫米的渐变式软胶护套，护套硬度从插体端的邵氏80度逐步过渡到线缆端的邵氏50度，弯折时应力会沿着整个护套长度均匀分散，不会集中在某一个截面，经过上万次180度弯折测试后，线芯断裂率远低于行业平均水平。插体内部的导电端子之间设置了绝缘隔离筋，将三个电极的腔体完全分隔开，哪怕长期使用后内部进入少量灰尘、凝露，也不会造成极间短路，提升潮湿环境下使用的安全性。

　　插片的外露长度做了精准控制，插入标准插座后，插片根部不会外露，避免使用者误触带电部位，插片表面做了镀镍处理，抗氧化能力强，长期插拔使用也不会因为表面氧化导致接触不良、插头发热。从安装边界来看，插体的最大外轮廓宽度控制在38毫米以内，相邻插座间距符合国标86型面板的排布要求，插入其中一个插孔时不会遮挡旁边的插座位置，不会浪费面板的接插资源。线缆与插体的连接部位做了防拉脱结构，内部设置了线缆卡扣，能承受100牛以上的轴向拉力，哪怕日常使用中不小心拖拽线缆，也不会将线缆从插体内部拉脱造成触电风险。

　　在电动工具、小型机电设备的配套设计中，这款插头的结构尺寸可以直接适配设备端的出线口开孔标准，不需要额外调整设备壳体的模具尺寸，能直接替换原有直头插头，降低产品改型的设计成本。针对工业现场临时供电的场景，插体外壳的抗冲击强度做了强化，1米高度自由落体到水泥地面不会出现壳体开裂、内部构件移位的问题，能适应车间、工地等相对复杂的使用环境。整个结构的建模过程中，所有配合面都做了公差匹配，插片与插座铜套的配合间隙控制在0.1毫米以内，既保证插拔力度适中，不会出现插接过松容易脱落、插接过紧插拔困难的问题，也能保证足够的接触压力，降低接触电阻，减少长期通电的发热损耗。内部走线的腔体预留了足够的空间，导线压接后不会出现线芯挤压、绝缘层被夹破的问题，装配工序简单，适合批量生产组装。
