带曲面流道的径流式涡轮转子结构

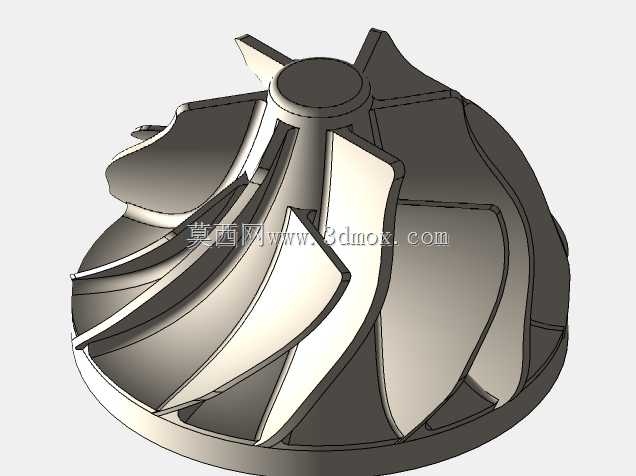

这类涡轮转子是流体能量转换设备里的核心做功部件，常见于小型涡轮增压器、微型燃气轮机、工业透平膨胀机以及部分流体能量回收装置中，核心作用是将流经叶片通道的流体动能、压力能转化为转轴的旋转机械能，向外输出扭矩带动配套负载运转。从结构设计来看，该转子采用后弯式三元扭曲叶片构型，叶片沿轮毂周向均匀分布，叶型从轮毂根部到轮缘位置的型线存在连续的曲率变化，这种设计是为了适配流体在流道内的流动轨迹，减少流体在叶片表面的流动分离与冲击损失，提升能量转换效率。轮毂采用半球形收敛构型，从进气端的中心凸台位置向轮缘侧平滑过渡，能够引导进入叶轮中心的流体顺畅转向，进入相邻叶片构成的流道内，避免中心区域出现流动死区。叶片前缘做了小圆角钝化处理，可降低流体来流角度变化时的冲击损耗，同时提升叶片前缘的抗冲蚀能力，适配含少量杂质的流体工况。叶片尾缘厚度沿流动方向逐渐减薄，减少尾迹涡流带来的能量损失，相邻叶片间的流道截面沿流体流动方向呈渐变扩张形态，适配流体在做功过程中的压力与流速变化，让流体能量能够平稳传递给叶片。安装边界方面，转子中心设置带定位止口的安装凸台，凸台端面预留与转轴配合的连接结构，可通过过盈配合或者键连接与动力输出转轴固定，安装时需保证转子端面与转轴轴线的垂直度，控制整体动平衡精度，避免高速运转时出现振动超标问题。轮缘侧的外轮廓与配套壳体的密封环带保持均匀的微小间隙，既避免运转过程中转子与壳体发生刮蹭，又能减少流体从轮缘间隙的泄漏量，提升容积效率。实际应用中，这类转子的工作转速通常较高，设计时需兼顾叶片的结构强度与气动性能，叶片根部与轮毂的连接位置做了大圆角过渡，降低应力集中系数，可承受高速旋转带来的离心载荷以及流体脉动带来的交变载荷，适配长时间连续运转的工况需求。不同工况下可通过调整叶片的安装角度、流道的扩张比以及叶片数量，匹配不同的流量、压比参数，满足不同功率等级的设备配套需求。
