民航客机涡轮风扇喷气发动机外观结构

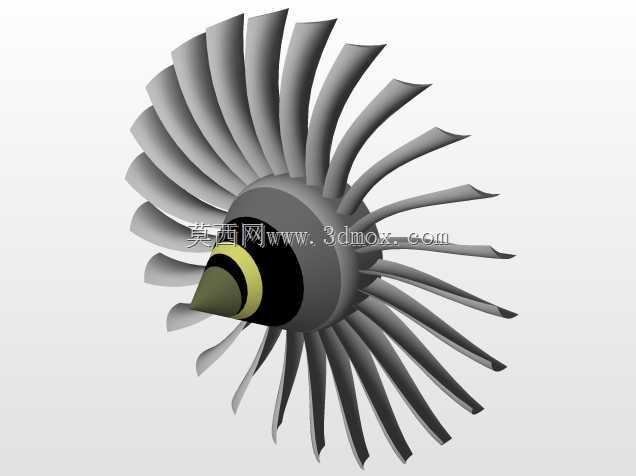

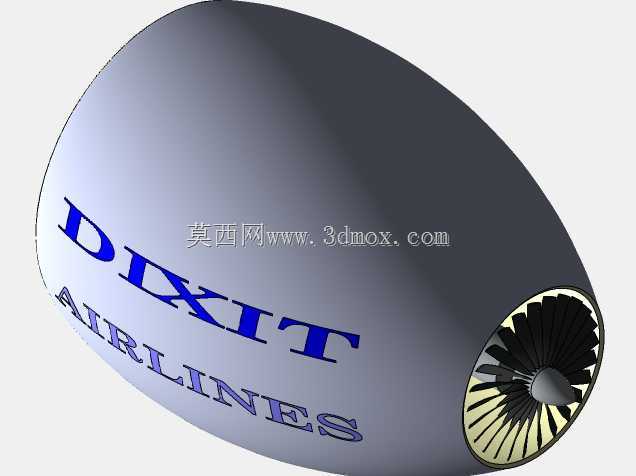

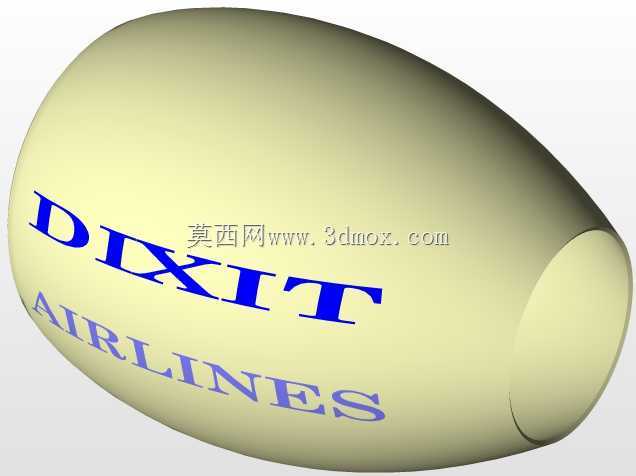

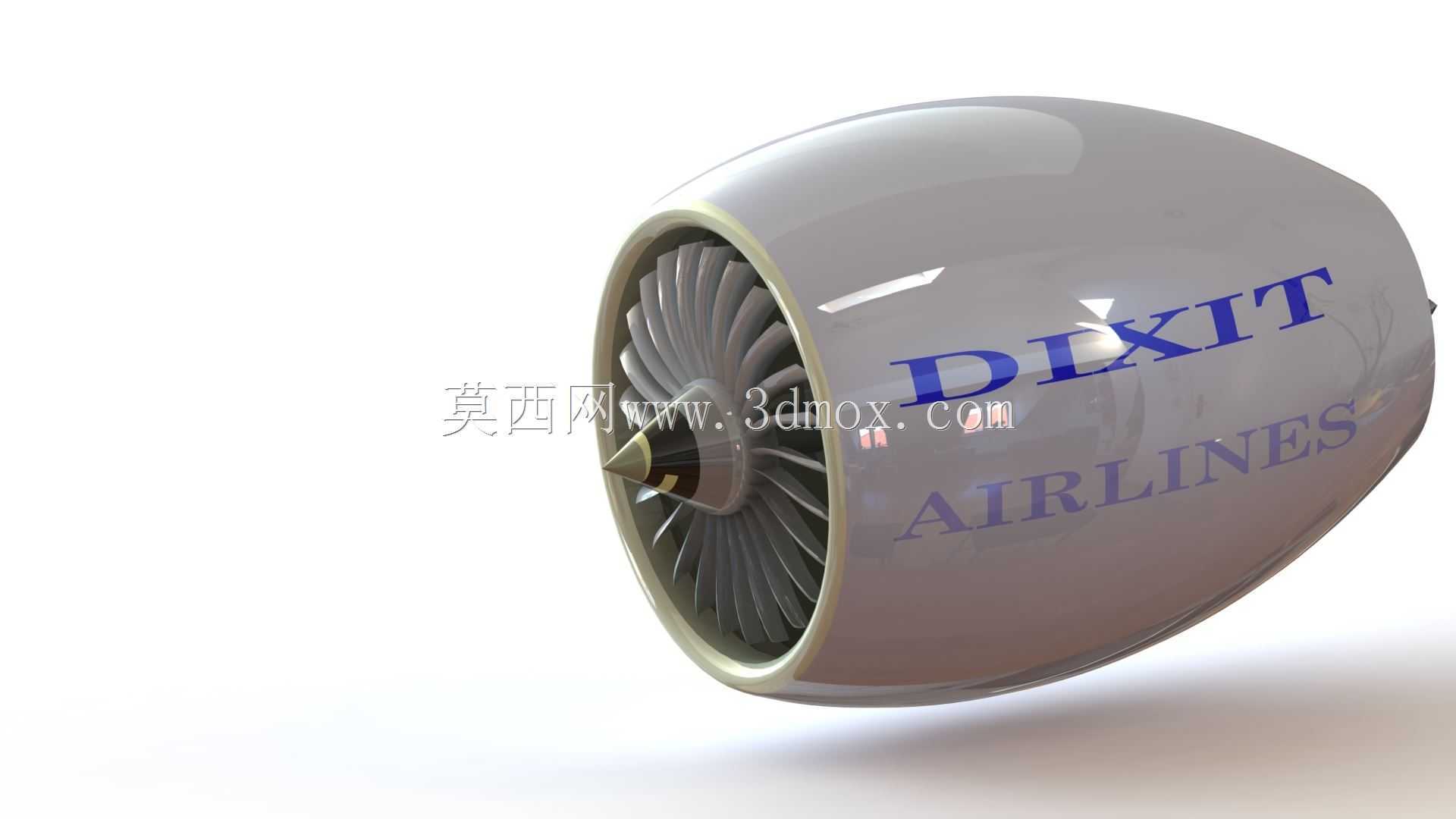

该模型还原的是大涵道比涡轮风扇喷气发动机的前端进气整流罩与风扇段结构，这类动力单元是当前干线民航客机、大型军用运输机的核心动力来源，承担整架飞行器的推力输出、引气供给、附件驱动等核心功能，其设计合理性直接决定飞行器的燃油经济性、巡航噪音水平与起降阶段的推力响应速度。从结构设计逻辑来看，模型首先还原了发动机进气整流罩的卵形曲面造型，该曲面并非规则椭球，而是经过多轮气动仿真迭代的修形曲面，曲率沿轴向连续渐变，靠近进气唇口位置的曲率半径经过优化，能够在大迎角飞行、侧风降落等极端工况下，避免进气道内出现气流分离，保证风扇叶片进口流场均匀，降低风扇叶片的交变载荷，延长叶片疲劳寿命。模型中还原的风扇段采用宽弦叶片设计，叶片沿轮毂周向均匀排布，叶片自身带有预扭角度与叶尖削薄结构，既能够保证大流量进气状态下的压比效率，也能控制叶尖与机匣之间的间隙泄露损失，同时叶片前缘的小半径圆弧修形，能够降低砂石、鸟撞等外来物冲击下的叶片损伤概率。从安装边界来看，该前端整流罩段的后端法兰对接面为环形安装边，带有周向均布的螺栓连接孔位，可与发动机核心机段的进气机匣直接对接，整流罩内部预留了进气锥、防冰管路的安装空间，进气锥的曲面造型与整流罩内型面形成平滑的进气通道，避免气流在通道内产生突扩或突缩带来的总压损失。在实际工程应用中，这类发动机前端结构还集成了防冰系统，整流罩唇口内部预留了热空气引气通道，可从高压压气机级引出高温气体对唇口进行加热，避免高空巡航时云层中的过冷水滴在唇口结冰，防止冰块脱落打伤风扇叶片。模型还原的外表面涂装标识区域，也对应实际发动机外场维护中的标识位，可标注发动机型号、序列号、维护警示标识等内容，方便地面机务人员快速识别发动机状态，开展定检维护工作。整个结构的外形尺寸匹配当前主流窄体客机的动力单元尺寸量级，整流罩最大直径处可容纳1.5-2米直径的风扇级，整体轴向长度从进气唇口到后端安装边约为1.2-1.5米，安装时需保证整流罩与风扇叶片叶尖的同轴度误差控制在毫米级，避免运转过程中出现叶尖刮蹭机匣的故障。
