自行车操控刹车一体手把组件设计

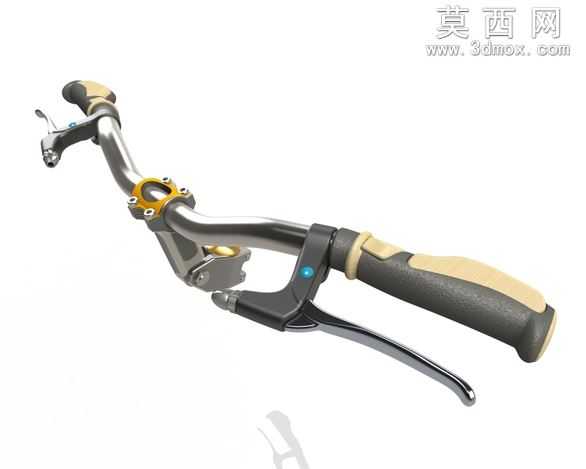

本作品为自行车操控刹车一体手把组件的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以车把金属横管为基准骨架，通过草绘绘制横管的弯曲弧度与变径轮廓，使用扫描特征生成主体金属管身，精准还原车把符合人体工学的上扬与后掠角度，适配骑行时的自然握持姿态。针对握把部分，采用多实体建模方式拆分内外层结构，内层为硬质支撑基体，外层为双色防滑包覆层，通过曲面偏移与加厚特征生成贴合手掌轮廓的曲面造型，在握持区域设置符合指腹弧度的凹陷纹理，提升握持摩擦力与长时间骑行的舒适度。刹车手柄部分采用钣金与实体混合建模，先绘制手柄的杠杆运动轨迹草绘，通过拉伸与放样生成符合力学传导的弧形杆身，在手柄与车把的铰接位置精准还原转轴、复位弹簧的安装位结构，保证刹车动作的转动行程符合实际使用逻辑。车把上的固定环、调节旋钮等附属配件，均通过圆周阵列、倒角、螺纹装饰线等特征完成细节刻画，金属部件赋予抛光镀铬材质，表面添加细微的拉丝纹理与环境反射效果，模拟真实金属的质感；握把外层软胶部分赋予哑光橡胶材质，添加细微的颗粒凹凸贴图还原防滑触感，刹车手柄的操作接触区域做磨砂质感处理，固定环的金色装饰件赋予阳极氧化金属材质，区分不同部件的材质差异。渲染阶段采用工作室三点布光，主光从侧上方打亮手把主体轮廓，辅光补全暗部细节避免死黑，背光勾勒金属部件的边缘高光，清晰呈现各部件的装配关系与结构层次。设计过程中充分考虑组件的装配合理性，所有部件的配合间隙、安装定位结构均参照自行车行业通用标准设置，既保证外观造型的流畅协调，也确保结构功能的可实现性，完整还原了包含手柄、横管、操控附件与刹车结构的整套手把系统，可用于自行车零部件的结构验证、外观设计展示与装配教学演示。
