自行车U型刹车制动结构三维设计

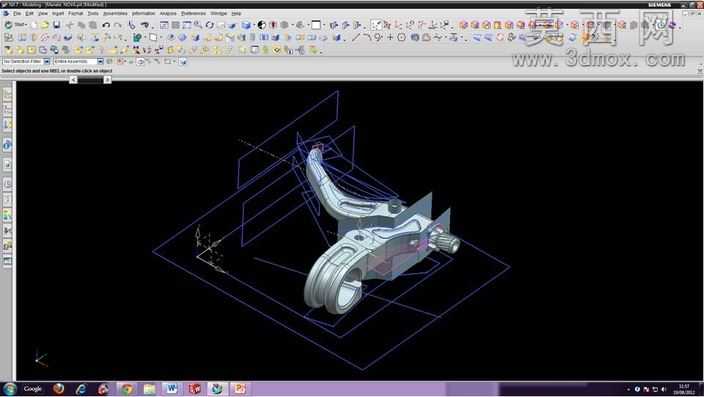

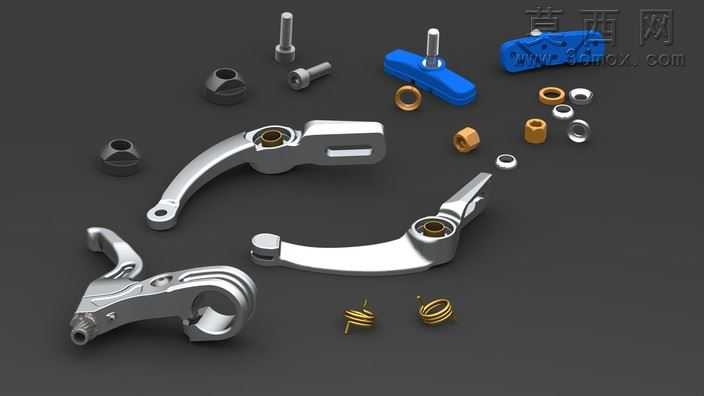

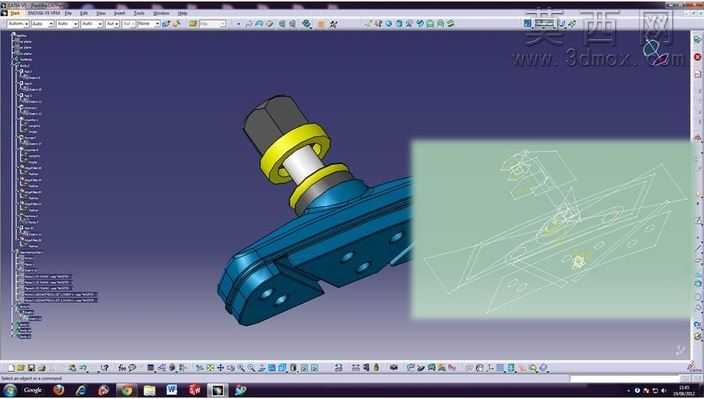

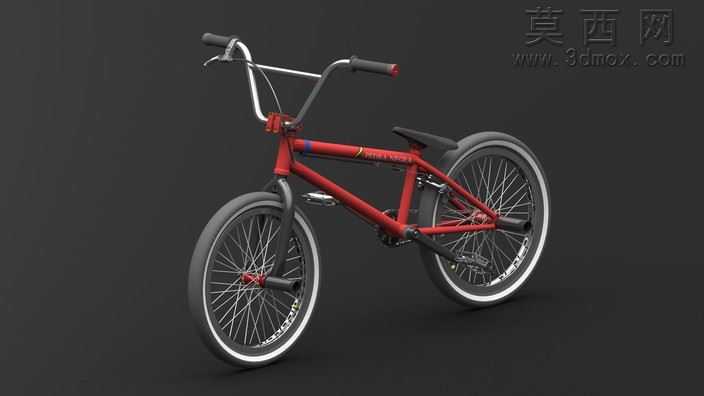

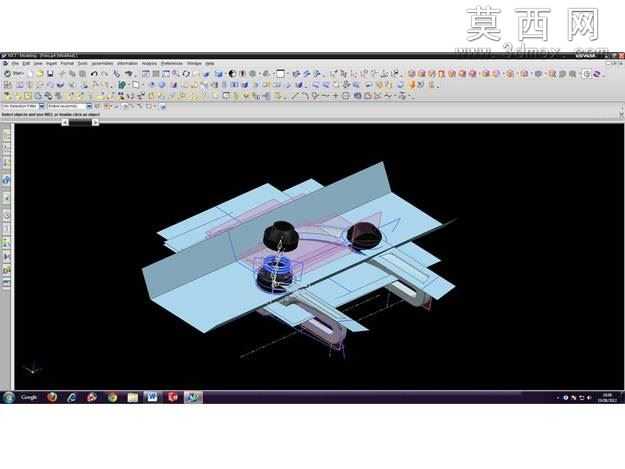

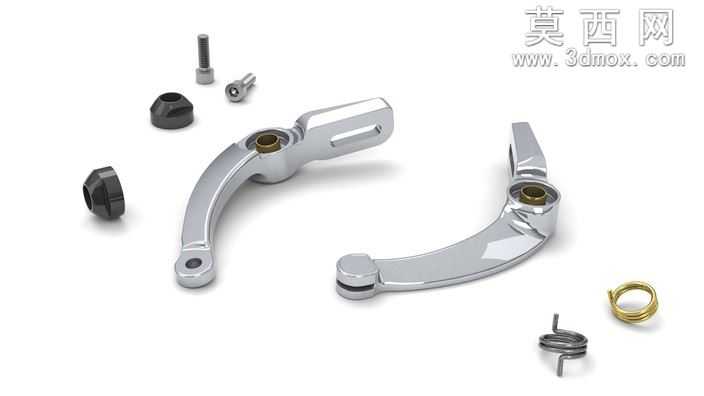

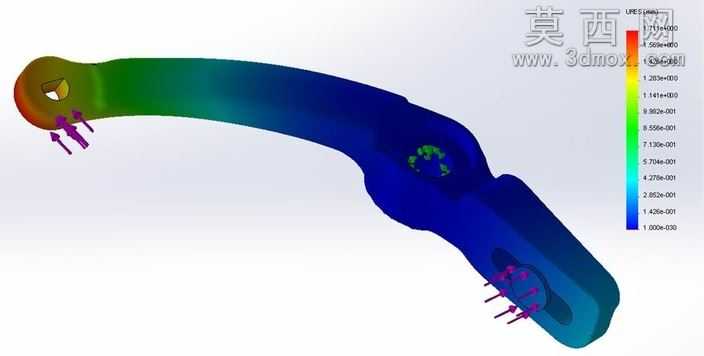

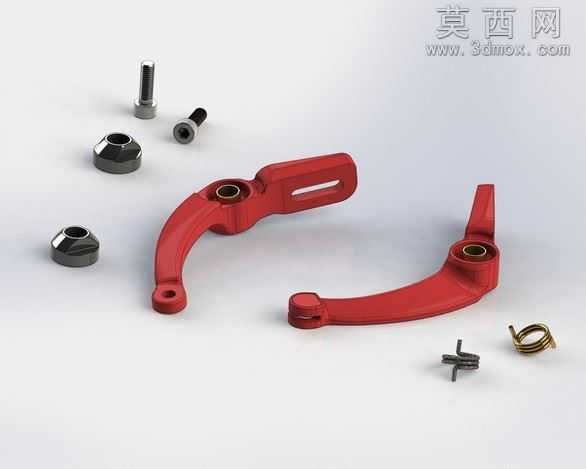

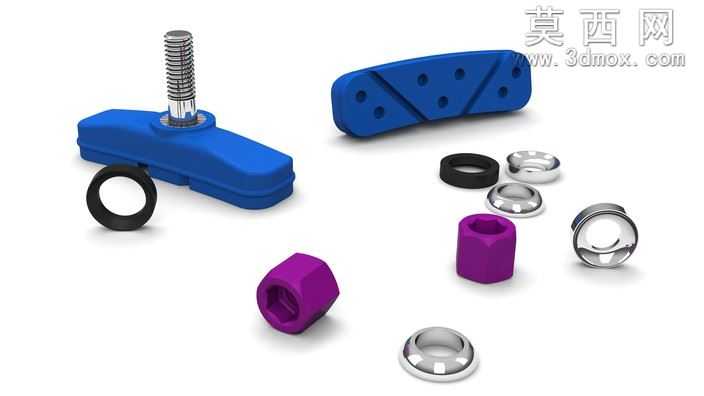

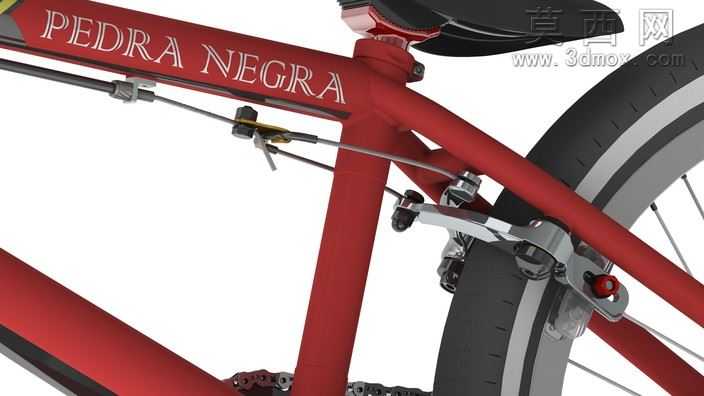

本作品为自行车U型制动装置的三维建模设计，整体围绕城市通勤自行车的轮组制动需求展开，在建模阶段采用SolidWorks完成全参数化结构搭建，首先对U型刹车的对称臂体结构进行基准定位，以自行车前叉或后叉的安装座为装配基准，确定两侧刹车臂的回转枢轴位置，保证两侧臂体开合行程完全对称，避免制动时出现偏磨轮圈的问题。建模过程中对刹车臂的曲面造型做了贴合实际工艺的处理，臂体采用轻量化的弧形结构，既保证金属材质的结构强度，又预留了刹车皮安装位、刹车线固定座、复位弹簧卡槽的精准装配间隙，所有安装孔位、卡扣结构均按照通用自行车配件的标准尺寸进行参数设定，确保模型可直接对接实际生产的尺寸校验需求。材质渲染阶段，对刹车的金属臂体采用哑光镀铬金属材质，调整材质的反射粗糙度模拟真实五金配件的磨砂金属质感，刹车皮部分采用高摩擦力的黑色橡胶材质，添加细微的颗粒纹理还原橡胶件的表面质感，刹车线采用多股钢丝缠绕的纹理表现，固定螺丝、调节旋钮等小零件做亮面金属的高光处理，同时对搭配的自行车车架部分做红色哑光烤漆材质，轮组轮胎做黑色橡胶带胎纹的材质表现，轮圈做亮面金属质感，通过材质区分清晰展现制动装置与自行车本体的装配关系。结构设计上，完整还原了U刹的工作逻辑：两侧刹车臂通过枢轴固定在车架安装座上，复位弹簧提供张开的预紧力，刹车线拉动两侧臂体同步收拢时，刹车皮贴合轮圈侧面产生摩擦力实现制动，调节旋钮可调整刹车皮与轮圈的初始间隙，适配不同轮组的安装公差，所有活动部件的运动行程均做了限位约束，可在三维环境中模拟刹车的开合动作，验证结构运动过程中不存在干涉问题。设计过程中重点考量了U刹结构紧凑、制动响应直接的特点，相较于悬臂刹车更适配窄轮圈的城市自行车，建模时对刹车皮的接触角度做了优化，保证制动时刹车皮与轮圈侧面完全贴合，避免局部接触导致的制动效率下降或轮圈偏磨问题，整体模型装配层级清晰，各零件可单独导出用于工程图转换或3D打印样件验证，完整还原了自行车U型制动系统的真实结构与工作原理。
