料斗式螺旋输送给料设备结构设计

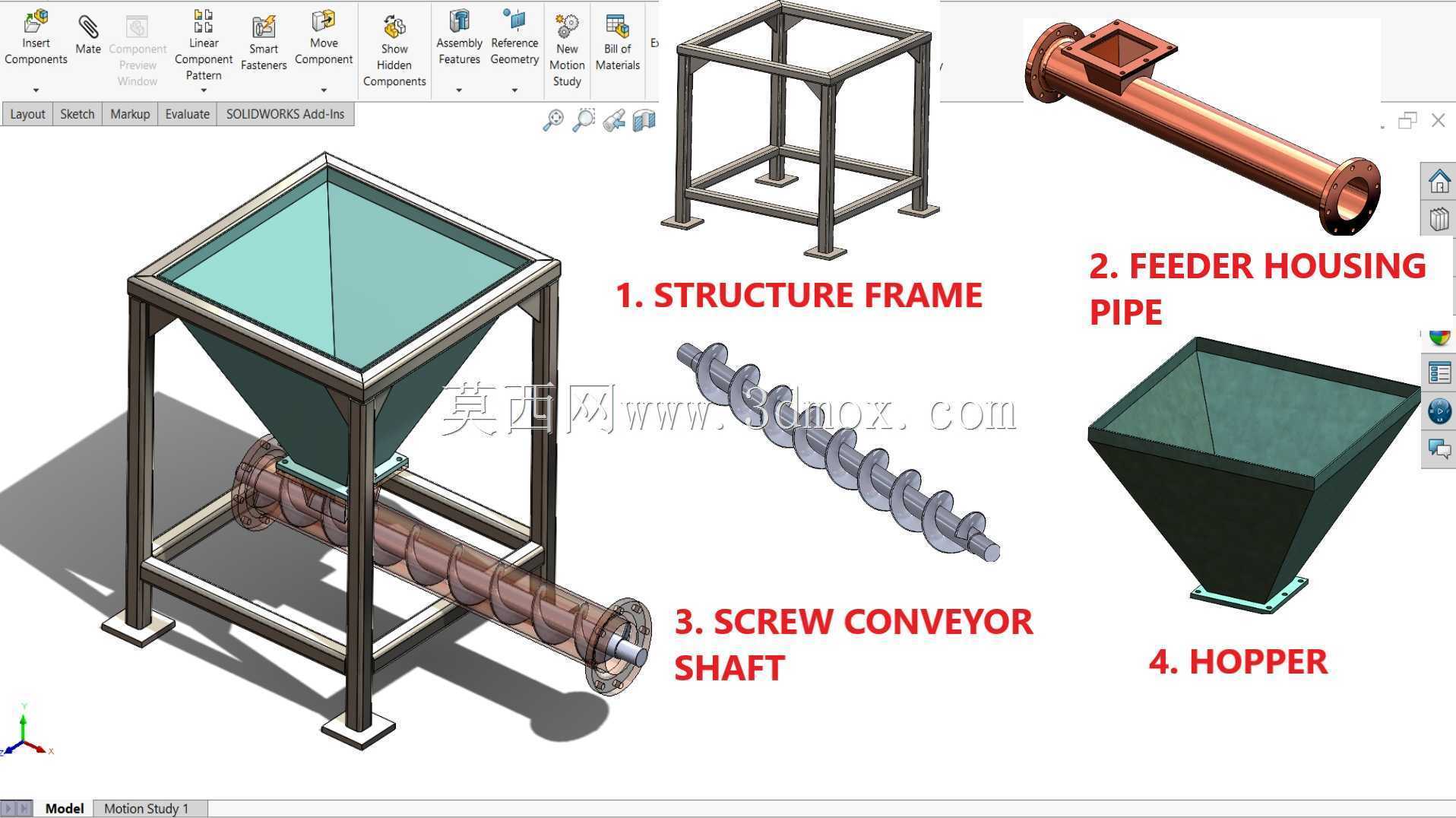

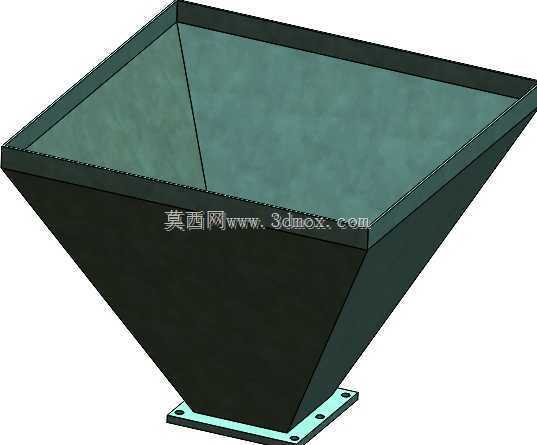

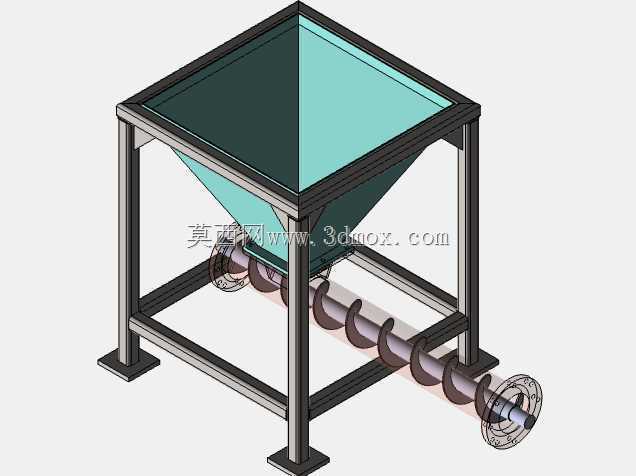

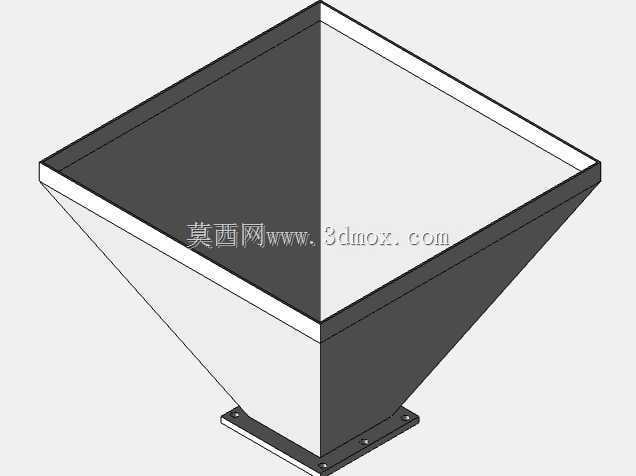

　　在散状物料处理的生产场景里，料斗螺旋输送机是衔接上游储料环节与下游加工、配料工序的核心中转设备，尤其适配建筑骨料加工、建材生产、粮食中转、矿山粗料输送这类工况，能承接块度偏大的散料，避免普通窄口径螺旋机容易卡料、进料不畅的问题。这套结构的设计核心首先围绕进料段的承接能力展开，上方的方锥形料斗采用上宽下窄的渐缩结构，上口尺寸匹配上游料仓的落料口径，保证大体积块料能够无阻碍落入料斗内部，不会在进料口出现架桥、堵料的情况，料斗壁的倾斜角度经过物料安息角校核，针对常见的碎石、谷物、散装建材颗粒，倾斜角度设置在55度到60度区间，保证物料能够依靠自重顺畅滑落到下方的螺旋输送槽内，不会在斗壁产生粘黏堆积。

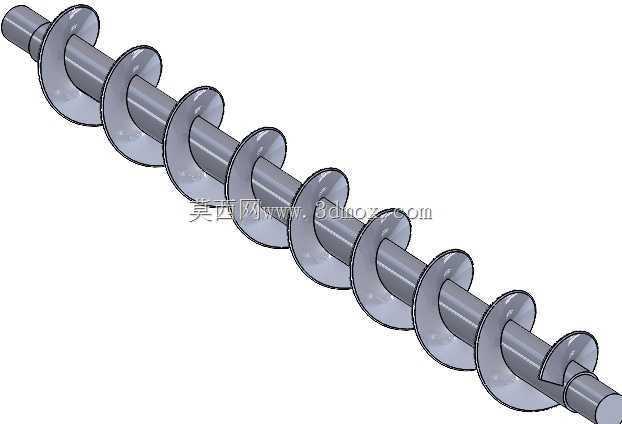

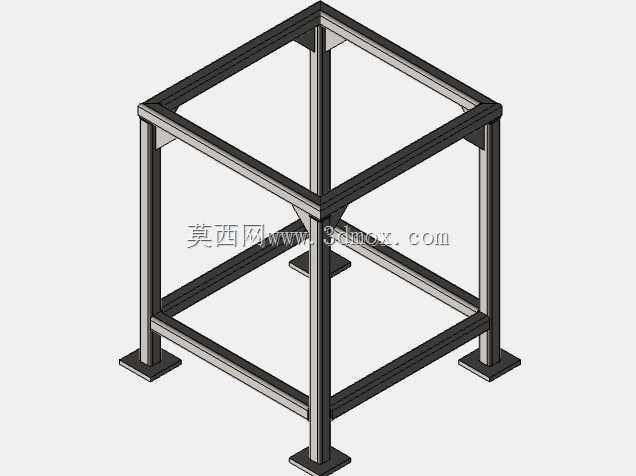

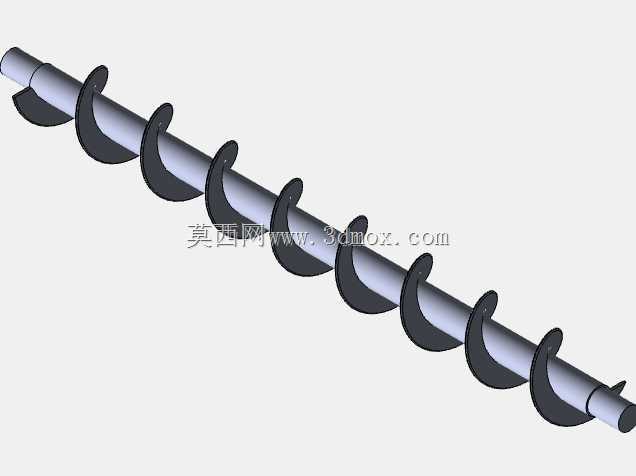

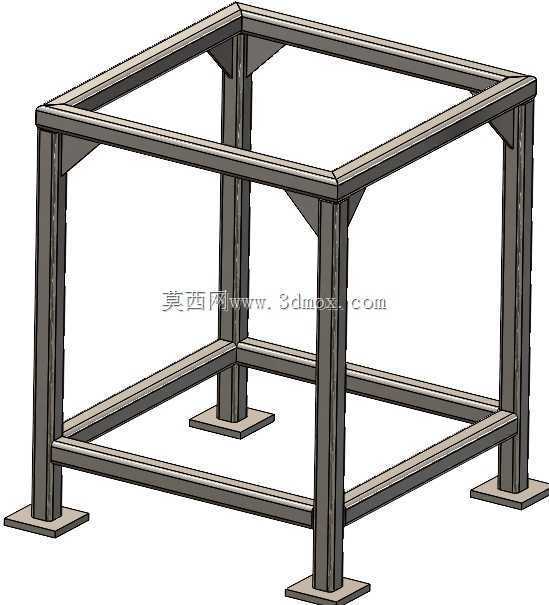

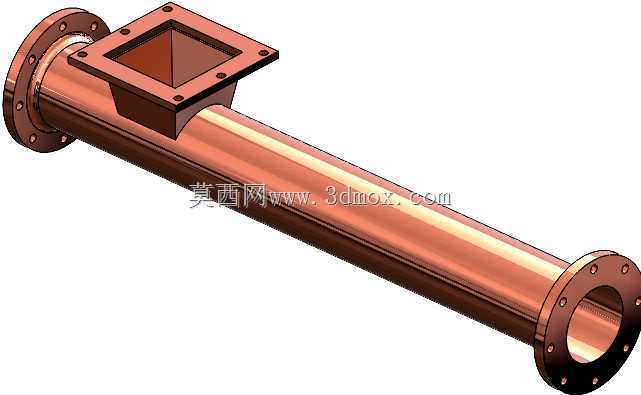

　　支撑框架采用标准型材焊接成型，四根立柱搭配上下两层横撑形成稳定的框式结构，底部设置方形安装脚座，脚座上预留螺栓安装孔，能够直接固定在混凝土基础或者设备安装平台上，安装时需要保证框架整体的水平度，避免螺旋轴倾斜导致的输送效率下降、轴端密封偏磨的问题。螺旋输送段采用等螺距的实体螺旋叶片，叶片直径与料斗下口的出料宽度匹配，保证料斗落下的物料能够全部被螺旋叶片承接，不会在输送槽两侧产生积料死角；螺旋轴的两端采用带座轴承支撑，一端伸出端预留动力安装接口，能够匹配减速电机的输出轴，根据输送物料的容重和输送距离调整转速，常规工况下转速控制在60转到120转每分钟，既能保证恒定的输送速度，也能避免转速过高导致的物料抛洒、叶片磨损加剧的问题。

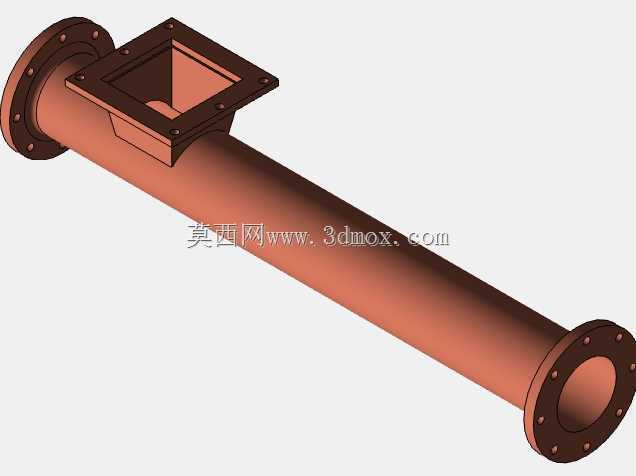

　　设计过程中需要重点校核螺旋轴的挠度，因为输送段有一定的悬臂承接长度，轴径选择要满足满载工况下的挠度要求，避免轴转动过程中剐蹭输送槽内壁；料斗与下方输送槽的衔接处做圆弧过渡处理，减少物料流动的阻力，同时在螺旋轴伸入料斗的位置设置一段进料螺旋，能够主动搅动料斗下部的物料，避免大颗粒物料卡滞在料斗出口位置。设备的安装边界需要预留足够的操作空间，上方要留出料斗进料的对接空间，方便与上游料仓的出料口软连接，轴端动力侧要留出电机安装和后期维护的拆卸空间，整体设备的高度根据现场工艺的落差要求调整，在保证进料顺畅的前提下尽量降低整体重心，提升设备运行的稳定性。

　　实际使用中，这种结构的输送机相比普通水平螺旋机，进料能力提升40%以上，能够处理最大块度达到叶片直径三分之一的散状物料，不会出现普通螺旋机进料口卡堵的问题，恒定的输送速度能够保证下游工序的给料精度，适合连续化生产的物料输送环节；结构上没有多余的复杂部件，日常维护只需要定期检查轴承润滑情况、叶片磨损量，更换密封件即可，维护成本较低，适配多种散料的中短距离水平输送需求。
