卧式单级离心泵整机装配结构设计

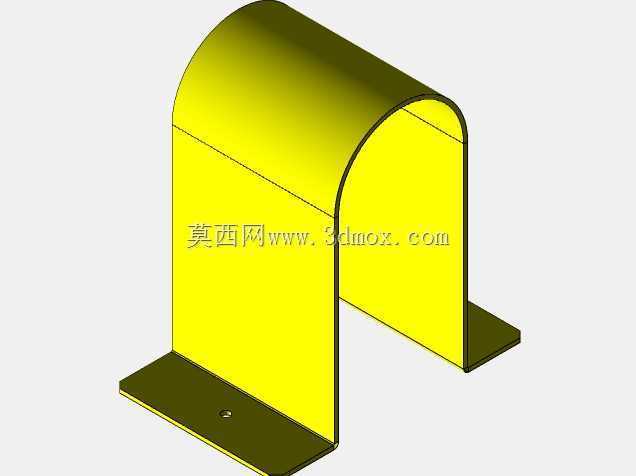

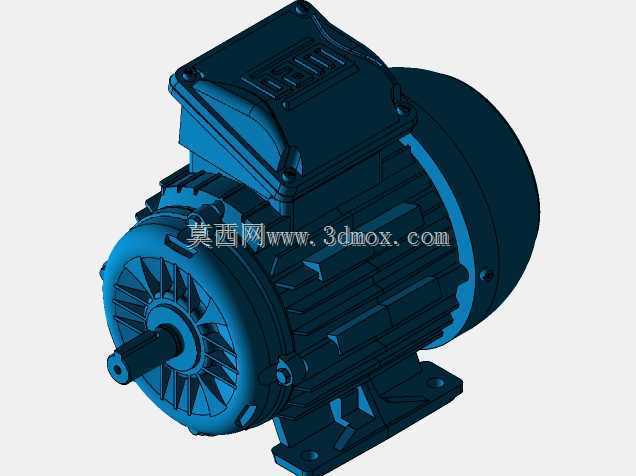

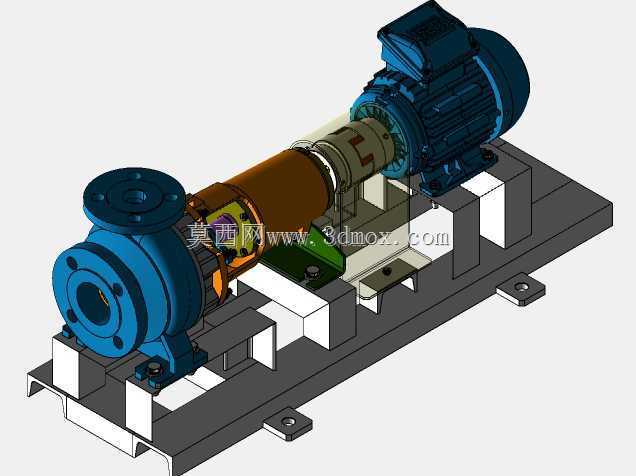

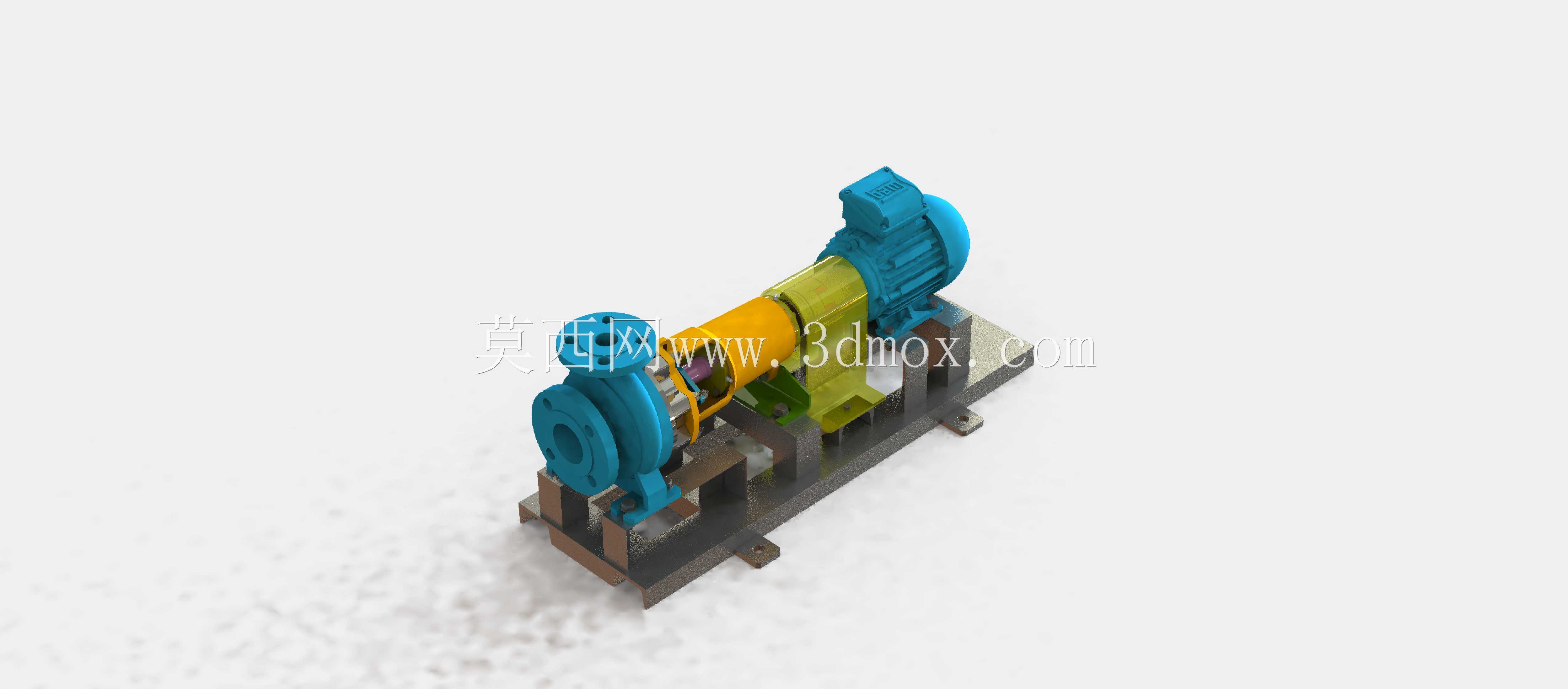

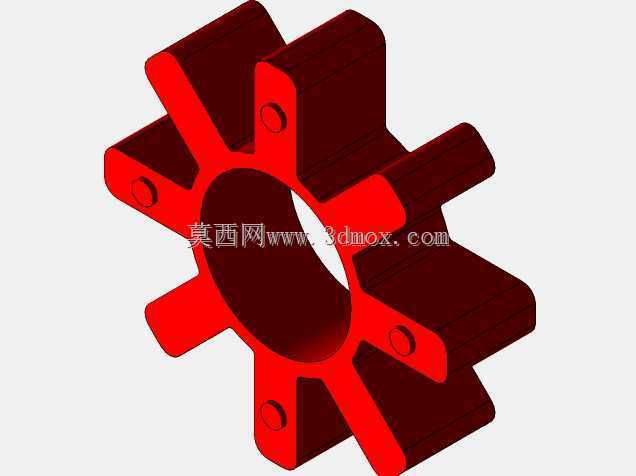

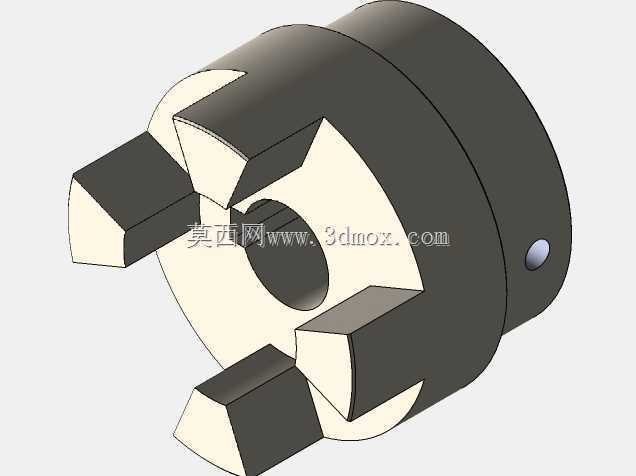

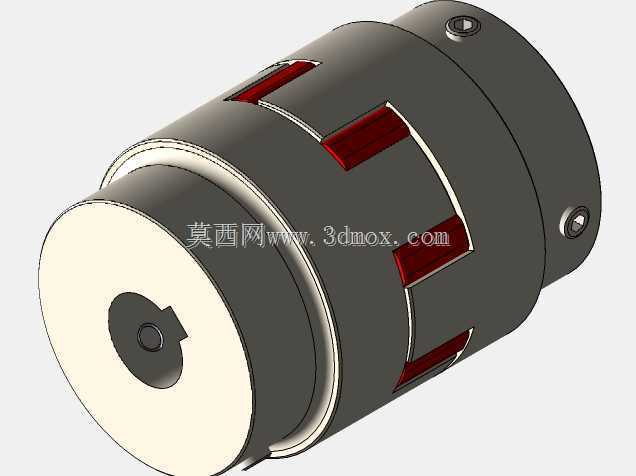

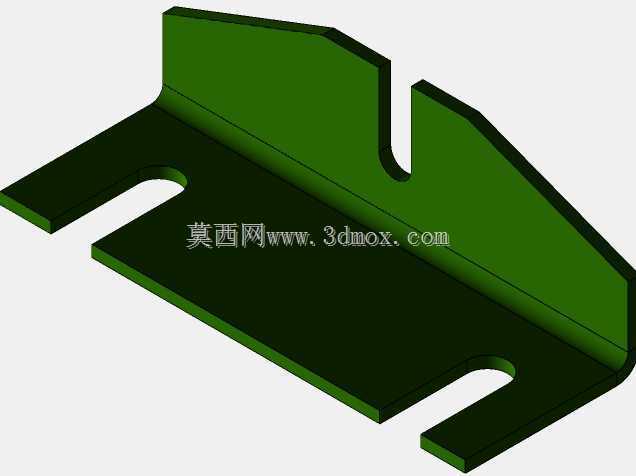

　　在化工流程、市政供水、循环冷却、暖通空调等工业场景中，卧式离心泵是应用覆盖度最高的流体输送设备之一，这类设备依靠叶轮高速旋转产生的离心力对流体做功，完成液态介质的增压输送，可适配清水、低腐蚀性化工介质、冷却循环水等多种流体工况，在生产线流体管路系统中承担核心动力输出的作用。这套装配结构完整还原了卧式离心泵从动力输入端到流体输出端的全部连接关系，整体采用电机与泵体共底座的卧式布置形式，动力端选用标准卧式异步电机作为动力源，电机输出轴通过联轴器组件与泵轴实现刚性连接，联轴器外部设置可拆卸的安全防护罩，既避免运转过程中杂物卷入传动部位，也能防止运维人员误触旋转部件引发安全事故，防护罩采用分段式钣金结构，日常检修联轴器对中情况时无需完全拆除护罩，仅需松开对应段的固定螺栓即可完成检查作业。

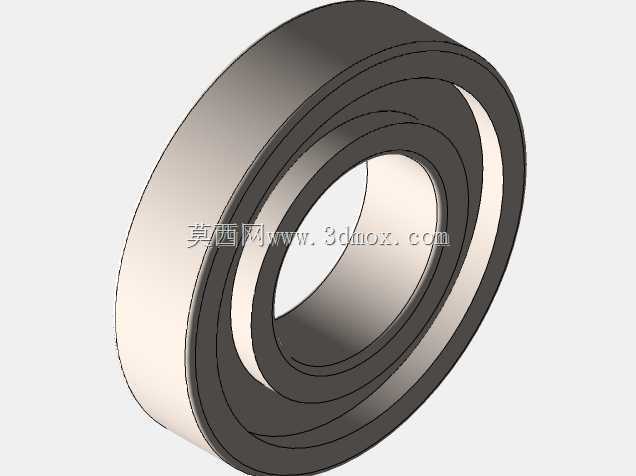

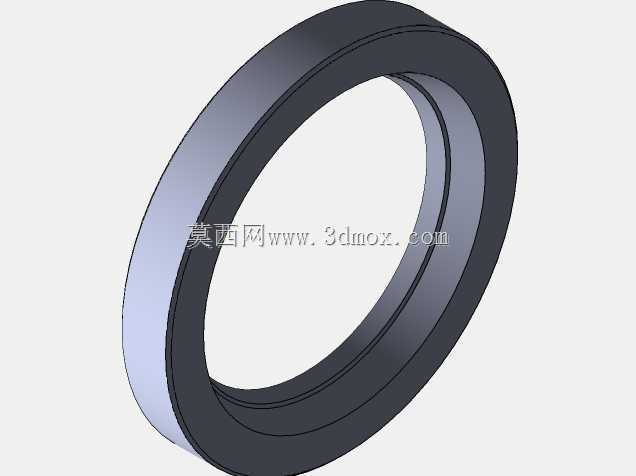

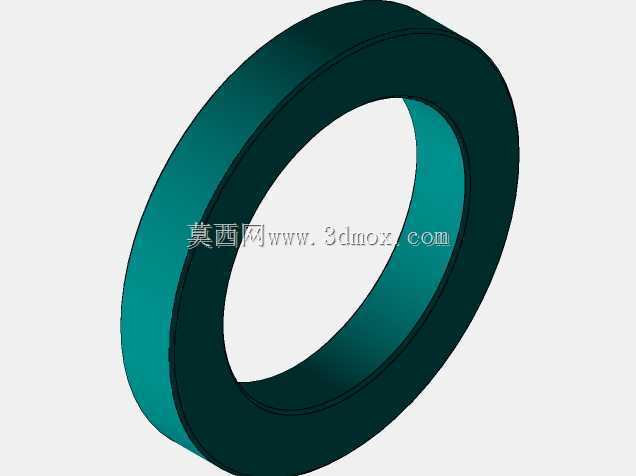

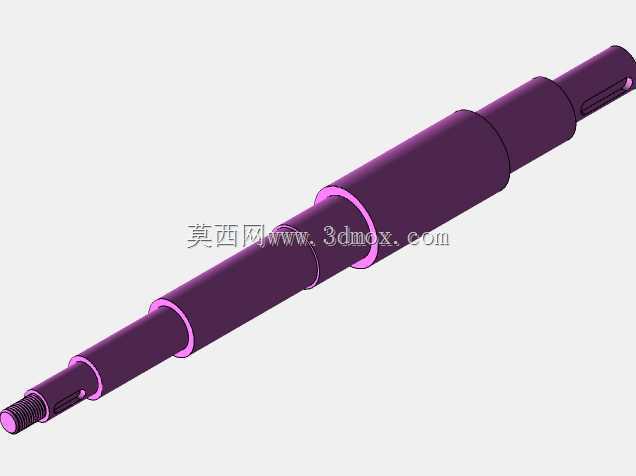

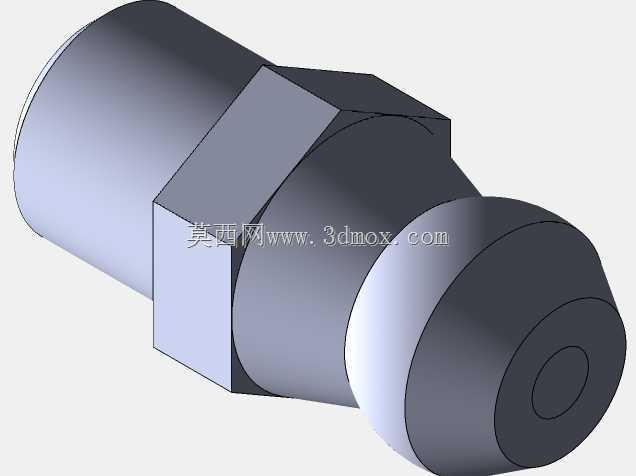

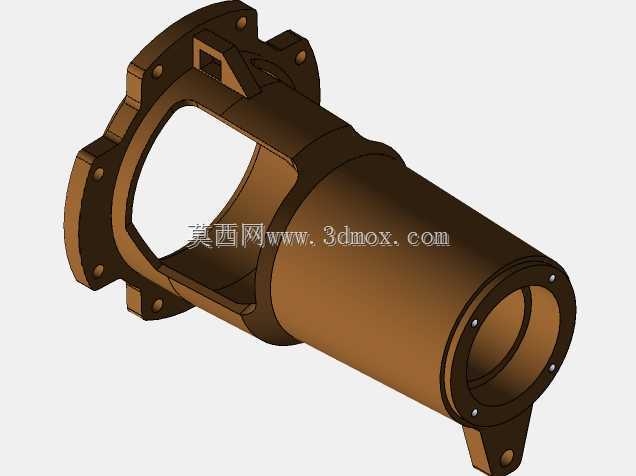

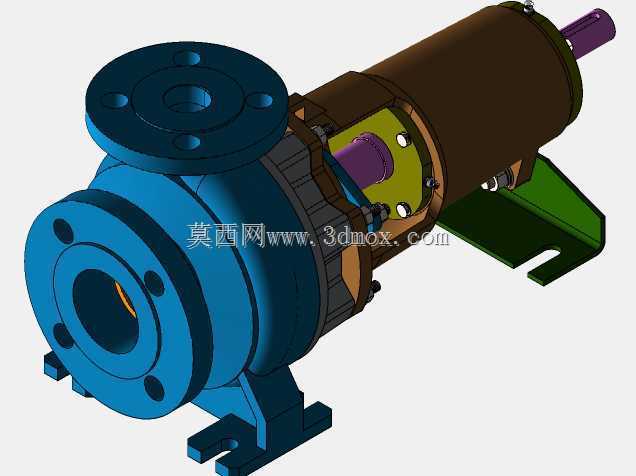

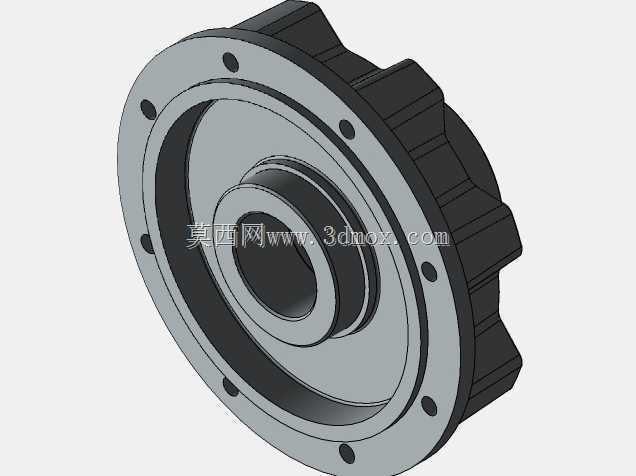

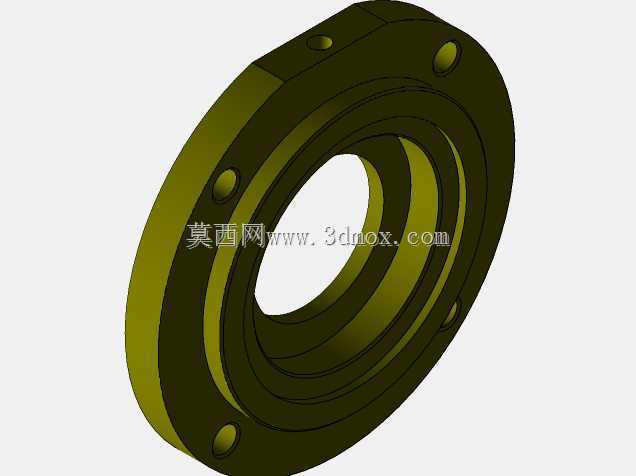

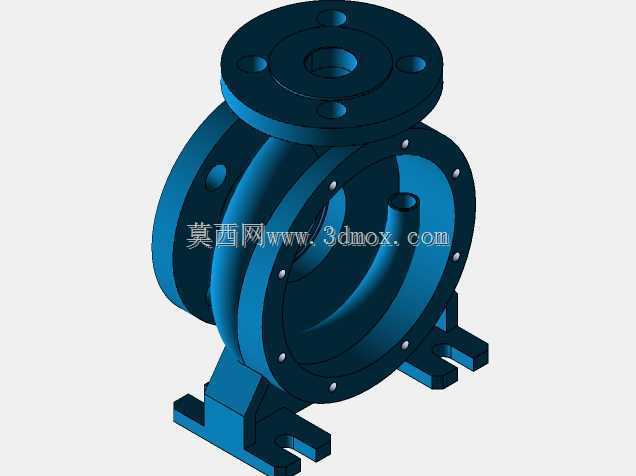

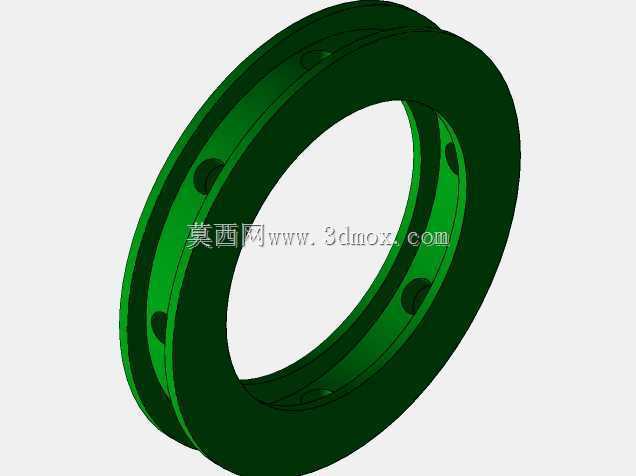

　　泵体部分采用蜗壳式流道设计，进水口沿泵轴轴向布置，出水口沿垂直于泵轴的径向向上设置，这种流道结构可以在叶轮做功后顺畅收集高速甩出的流体，将流体的动能逐步转化为压力能，降低流道内的水力损失，泵壳外部设置加强筋结构，兼顾高压工况下的结构强度与铸件壁厚控制，避免泵体在长期承压运行过程中出现变形或渗漏问题。泵轴组件作为动力传递的核心部件，两端分别配置支撑轴承与机械密封结构，支撑轴承选用深沟球轴承承受径向载荷，同时配套轴承端盖与润滑脂注油结构，保障长期运转下的轴承润滑状态；机械密封组件设置在泵轴穿入泵腔的位置，替代传统填料密封结构，可有效降低运转过程中的介质泄漏量，减少日常运维的密封调整频次，适配多数对泄漏控制有要求的工业输送场景。

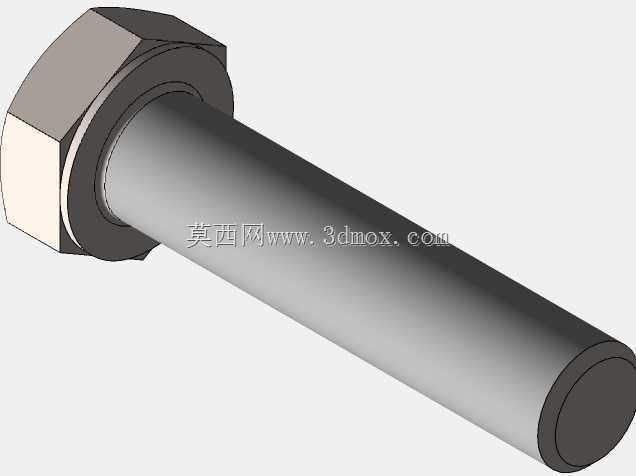

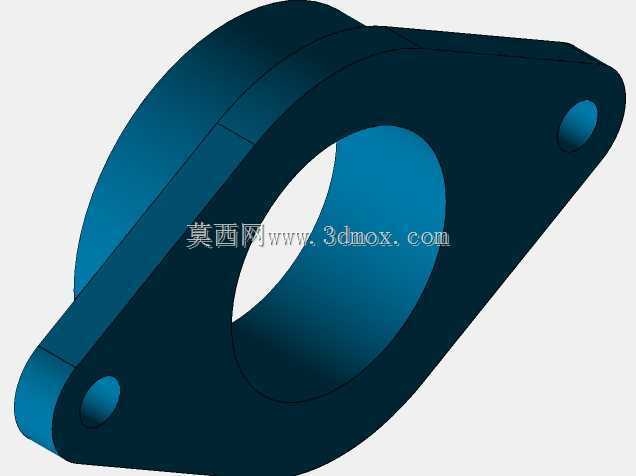

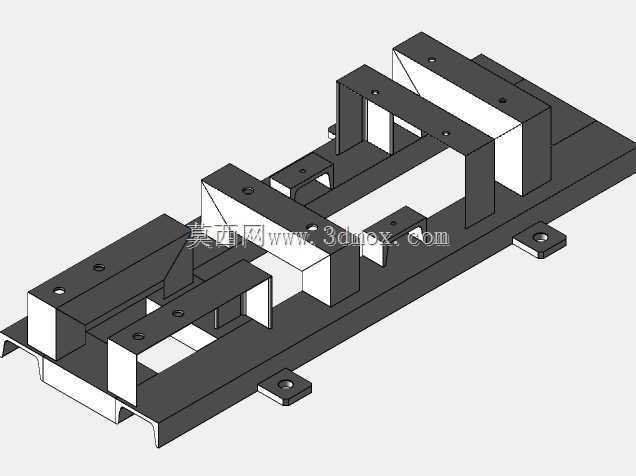

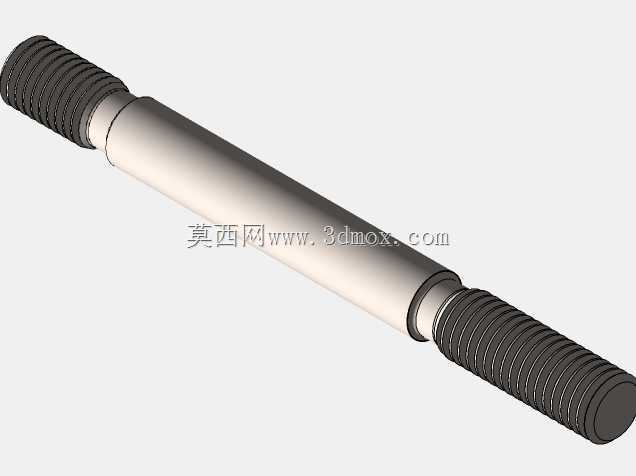

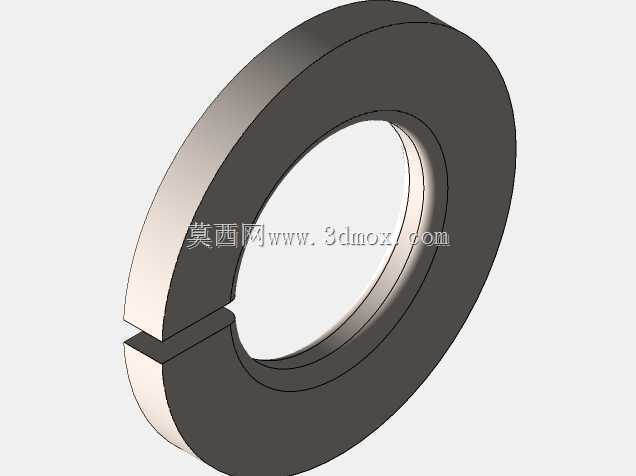

　　整机安装底座采用型钢焊接成型结构，电机与泵体的安装位置均设置可调式地脚螺栓孔，安装调试阶段可通过调整垫铁与螺栓位置完成电机轴与泵轴的对中校准，避免轴系不同心引发的振动超标、轴承过早磨损等问题；底座底部预留二次灌浆孔，设备就位后可通过二次灌浆将底座与混凝土基础牢固结合，进一步提升整机运转的稳定性，降低运行过程中的振动传递。从安装边界来看，整机的轴向尺寸覆盖电机尾部到泵体进水口法兰的全长度，径向尺寸以底座底面为安装基准，出水口法兰的高度、进出口法兰的螺栓孔距均匹配常规工业管路的法兰连接标准，可直接对接同通径的工业管路系统，无需额外制作过渡连接结构。

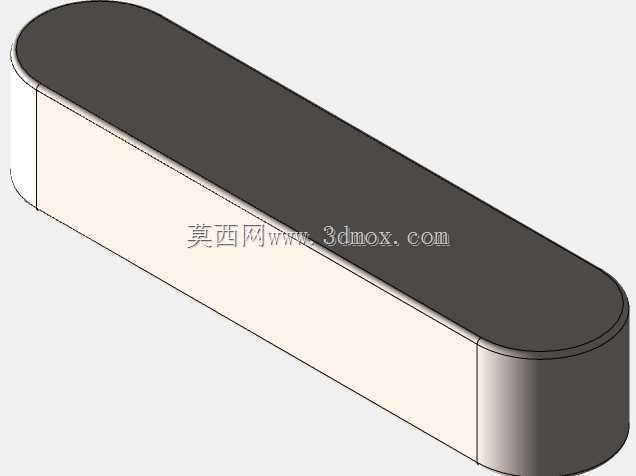

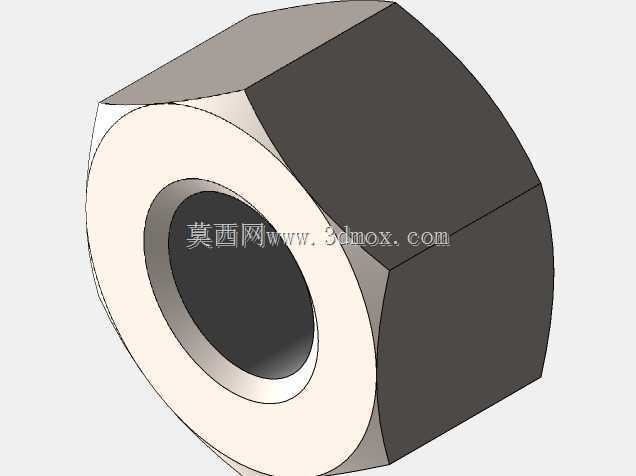

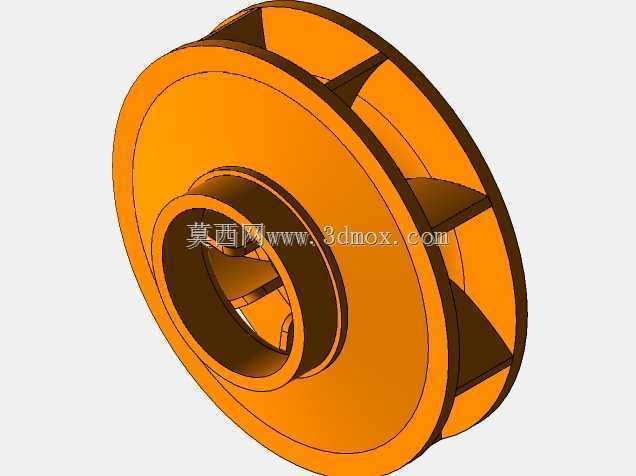

　　设计过程中优先考虑了运维拆装的便利性，泵体的叶轮、机封、轴承等易损件位置均预留了足够的拆装操作空间，更换易损件时无需将整台泵从管路上完全拆除，仅需拆开对应部位的端盖即可完成检修作业，大幅降低现场运维的工作量与停机时间。叶轮采用闭式叶轮结构，叶片为后弯式设计，流道表面做平滑过渡处理，可减少流体在叶轮内部的湍流损失，提升泵的运行效率，叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，可承受运转过程中的扭矩载荷与轴向力，避免叶轮在高速旋转过程中出现窜动或松脱问题。
