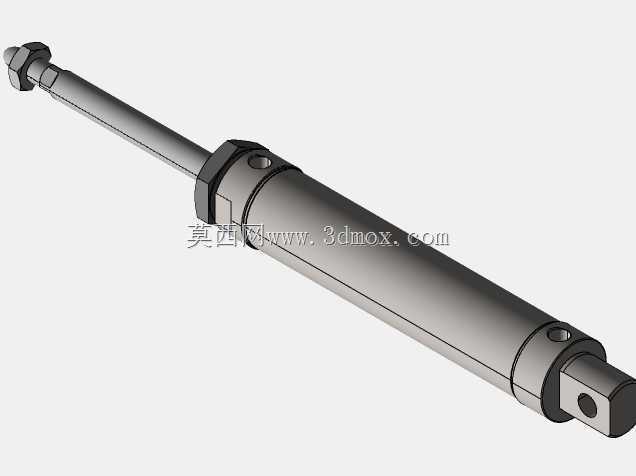

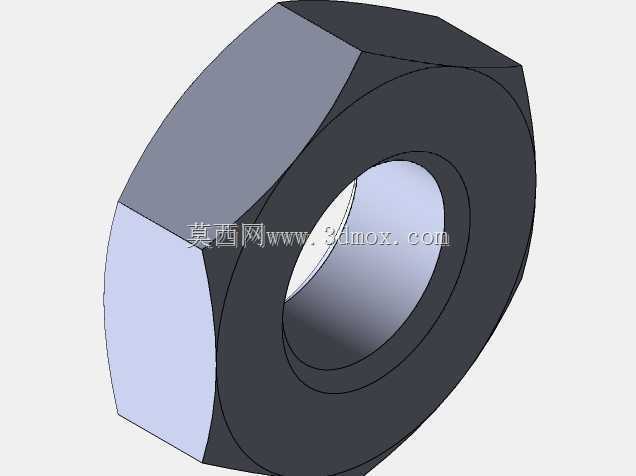

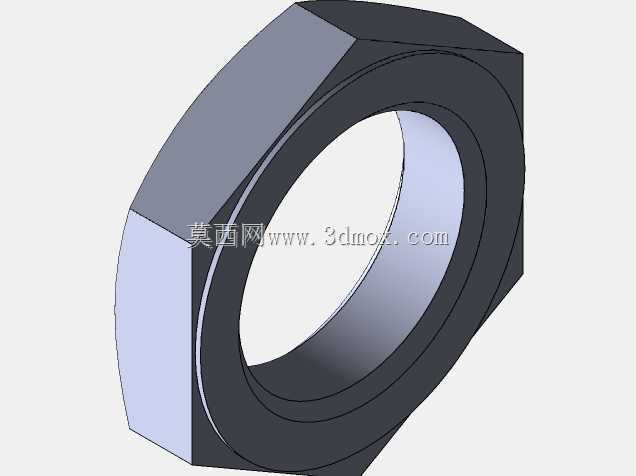

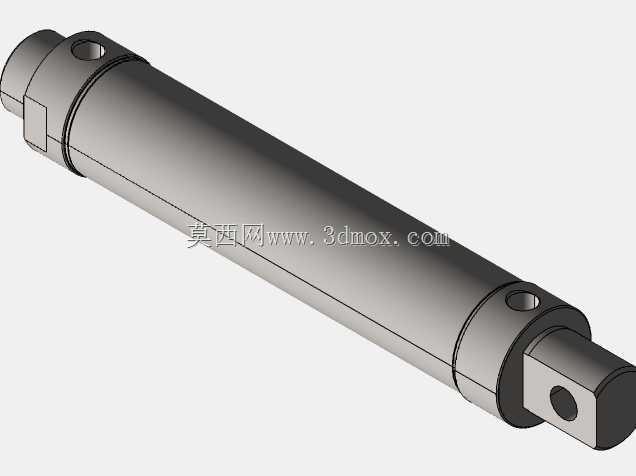

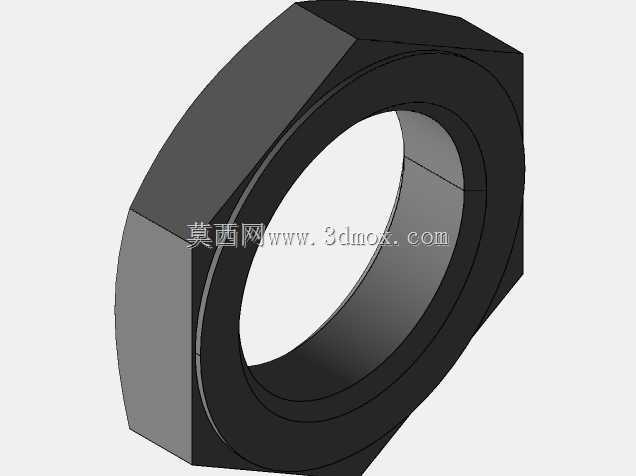

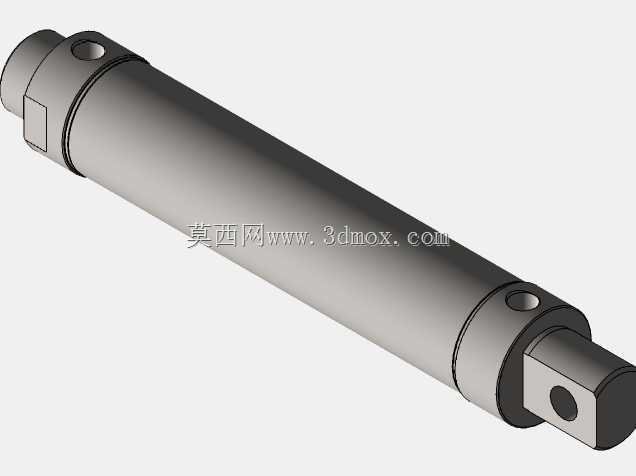

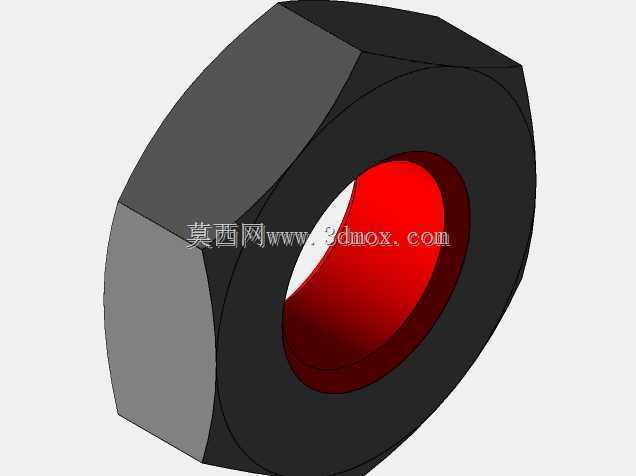

活塞杆端做了外螺纹加锁紧螺母的结构,方便和不同的负载接头连接,不管是连接推头、吸盘座还是小型压头,都能通过螺纹调整伸出端的初始位置,锁紧螺母可以在位置调整完成后锁死,避免设备运行过程中活塞杆连接位置出现松动。尾端的铰接耳和缸体做了同轴设计,铰接孔的轴线和活塞杆轴线垂直,这种结构能让气缸在动作过程中适应小幅度的安装角度偏差,不会因为安装面的平行度误差导致活塞杆出现别劲、卡滞的问题。从功能特性上来说,这类气缸属于单作用弹簧复位型,通气时活塞杆伸出,断气后依靠缸体内部的复位弹簧带动活塞杆自动收回,不需要额外配置换向阀控制回程,能简化气动回路的设计,减少阀件的使用数量,降低整套气动系统的成本。这类笔型微型气缸,在轻工装配、电子元器件分拣、小型工装夹具的气动回路里出镜率极高,很多做桌面级自动化设备的结构工程师,在选型阶段都会优先考虑这类结构紧凑的执行件,毕竟它不需要太大的安装空间,输出力刚好能满足小负载的往复直线动作需求。从结构设计逻辑来看,这款气缸采用了圆形缸筒的一体化设计,缸体本身做了光滑的圆柱面处理,两端没有额外的方形安装法兰,而是在缸筒靠近端盖的位置预留了径向销孔,既可以通过销接实现铰接安装,也能配合抱箍式安装座完成任意角度的固定,这种设计最大的好处就是能压缩整体安装尺寸,在狭窄的设备腔体内也能完成布置。

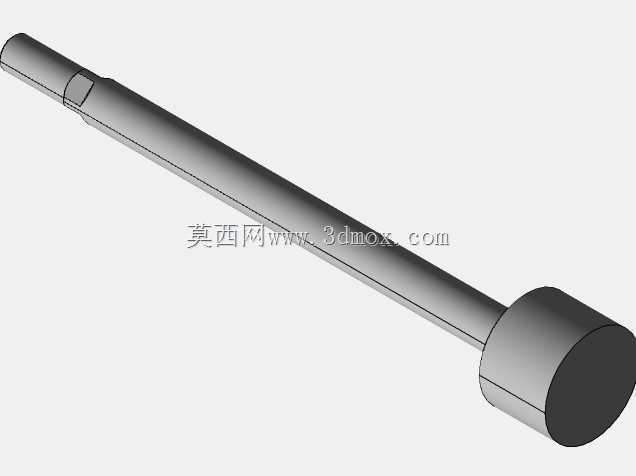

活塞和缸筒之间的密封采用了低摩擦阻力的密封圈,在0.2MPa的低供气压力下就能顺利启动,不会因为启动压力过高导致动作冲击过大,适合对动作平稳性有要求的精密装配场景,比如微型电子元件的压装、小零件的推送定位,都能依靠平稳的伸出速度避免损伤工件。设计这款气缸的三维模型时,首先要确定的是缸径和行程的匹配关系,这类微型气缸的缸径通常在10-25mm区间,行程范围覆盖10-100mm,建模时需要严格控制活塞杆的伸出同轴度,活塞杆和前端盖导向套的配合间隙要控制在合理范围,间隙过大会导致活塞杆伸出时下垂,影响动作精度,间隙过小则会增大摩擦阻力,导致气缸动作卡顿。
缸筒两端的端盖和缸体采用铆压收口的方式固定,不需要额外的螺栓连接,能进一步缩小径向尺寸,建模时要注意收口位置的圆角处理,避免应力集中导致端盖在受压时脱落。安装边界方面,这款气缸的最大外径就是缸筒的圆柱直径,安装时只需要预留比缸径大2-3mm的径向空间即可,轴向安装尺寸是缸体总长度加上行程对应的伸出长度,不需要预留额外的螺栓安装空间,如果采用抱箍安装,两个抱箍的固定位置要尽量靠近两端端盖,避免缸体在通气受压时出现弯曲变形。在实际设备应用中,这类气缸经常被用在非标自动化的料道分料机构上,依靠活塞杆的伸出和收回实现单个工件的分隔放行,也会用在小型夹具的压紧动作上,通气后活塞杆伸出压紧工件,断气后自动松开,方便工件取放。还有一些检测设备上,会用这类气缸带动检测探针伸出接触工件,完成检测后自动收回,因为它的动作速度快,复位响应及时,能匹配检测设备的快节拍运行需求。建模过程中还要注意内部气路的走向,进气口设置在尾端端盖上,和铰接耳的位置错开,避免安装气管后和铰接结构产生干涉,气路通道的直径要和缸径匹配,保证进气流量能满足气缸动作速度的要求,不会因为气路过窄导致进气不足,动作迟缓。活塞上的密封槽尺寸要严格匹配密封圈的线径,槽宽和槽深的公差控制在合理范围,保证密封圈安装后既有足够的压缩量实现密封,又不会因为压缩量过大导致摩擦阻力飙升。
前端盖的导向套采用了自润滑材质,建模时要预留导向套的安装位置,导向套的长度要和行程匹配,长行程的气缸需要适当加长导向套的长度,提升活塞杆的支撑刚性,避免伸出端下垂。很多新手工程师在选型这类气缸时,容易忽略活塞杆的侧向负载能力,这类微型气缸的活塞杆只能承受轴向的推力和拉力,不能承受过大的径向力,所以在设计连接结构时,要尽量让负载的作用力方向和活塞杆轴线重合,如果不可避免有侧向力,就需要额外增加导向机构,不能让活塞杆承受径向负载,否则会快速磨损导向套和密封圈,导致气缸漏气、动作卡顿。这款三维模型完整还原了气缸的所有外部结构和关键内部配合特征,不管是用来做设备的整体装配仿真,还是用来出工程图指导加工,都能直接调用,不需要再额外做结构上的修改,各个零件的配合关系都按照实际装配要求做了约束,能直接模拟气缸的伸缩动作,验证设备运动过程中是否存在干涉问题。
