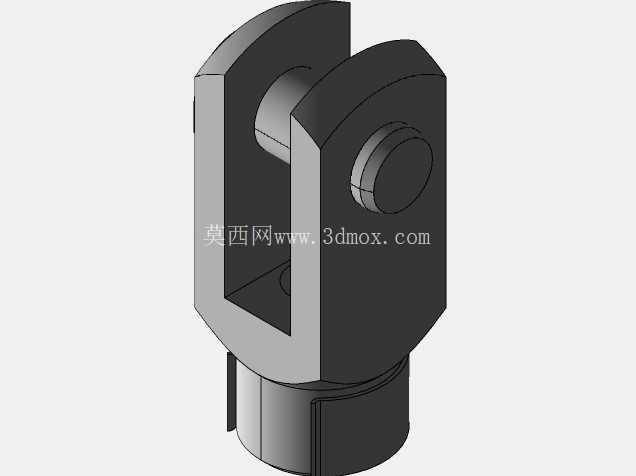

气动执行机构Y型叉杆连接铰接头

　　在自动化产线的气动执行回路里，气缸活塞杆的输出端很少直接顶推负载，绝大多数直线往复动作都要通过中间铰接件把力传递到摆臂、滑块、夹具压板或者翻转机构上，这款Y型叉式连接器就是针对这一类连接场景做的标准结构件，日常在包装线拨料机构、工装夹具夹紧单元、轻工设备推料工位里出现频率极高。

　　从实际装配逻辑来看，气缸活塞杆端的外螺纹会拧入接头下方的圆柱段内孔，螺纹旋合长度预留了足够的啮合余量，避免气缸高频往复动作时出现螺纹松脱，装配时可以通过锁紧螺母并紧，调整好活塞杆伸出的有效长度之后锁死，不会在长期冲击载荷下发生走位。接头上部的开叉双耳结构是核心受力部位，两个平行叉耳上加工同轴销孔，配套圆柱销穿过从动件的铰接孔，把气缸的直线推力转化为从动件的摆动力或者水平推拉力，叉耳之间的开槽宽度刚好容纳配套从动接头的厚度，侧向间隙控制在合理范围，既保证销子穿装顺畅，又不会因为间隙过大导致动作过程中出现横向晃动、别劲卡滞的问题。

　　设计这类接头的时候首先要校核的就是叉耳的剪切与拉压强度，双耳承载的结构相比单耳吊环，受力对称度更好，销孔两侧的载荷分布均匀，不会出现单侧偏磨。叉耳外侧做了圆弧过渡，没有尖锐棱角，销孔端部加工倒角，穿销的时候无需精准对位就能快速导入，现场装配效率很高。下部和活塞杆对接的圆柱段外径和气缸杆端轴径做了适配，外轮廓没有突出的凸缘，安装后不会和气缸端盖、防尘套发生运动干涉。

　　建模过程中可以优先搭建下部圆柱基体，拉伸生成外圆与内螺纹底孔，在上部拉伸对称的两个叉耳实体，在叉耳对应位置同轴切除销孔，所有棱边按照机加工实际工艺添加倒角与圆角，叉耳内侧的开槽底面保留平整加工面，保证从动件装入后端面贴合到位。需要特别注意的是销孔的同轴度公差，建模时两个叉耳的孔要做一次同轴切除，避免分别建模出现轴线偏移，实际加工中这个孔一般一次装夹钻铰完成，保证铰接销穿入后转动灵活无卡阻。

　　安装边界方面，选型时要匹配对应气缸的活塞杆螺纹规格，确认叉耳开槽宽度、销孔直径和所连机构的铰接端尺寸完全对应，运动包络上要预留接头随活塞杆往复直线移动的空间，同时当从动件做小角度摆动时，Y型叉会随铰接点产生微小角度偏转，周围布局不能遮挡这个偏转余量，防止气缸动作时接头和周边机架、管线发生磕碰。这类铰接结构本身允许一定范围内的角度补偿，可以抵消气缸安装时和从动件之间的微小平行度误差，避免活塞杆承受径向弯矩，从根源上减少气缸杆端密封件的偏磨，大幅延长气缸的使用寿命。在工况偏载、动作频率高的工位，这款接头的对称双耳结构相比普通螺纹直连接头，抗冲击能力更强，维护时只需要定期检查铰接销的磨损量，更换销子即可快速恢复机构精度，不用整体拆卸气缸，日常运维十分便捷。
