设备控制用红色指示灯式按钮结构

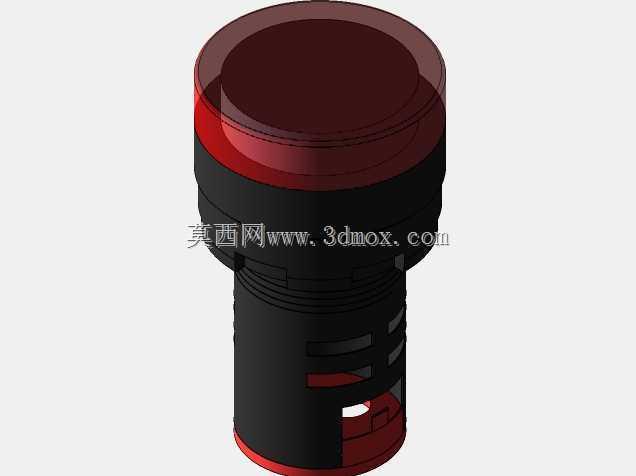

　　这类红色按钮常出现在各类工业控制柜、设备操作面板、试验台架的操作区域，作为状态指示或者触发操作的交互元件，尤其在需要醒目提示的操作场景中，红色的透光头部可以在设备运行时通过内部光源点亮，清晰传递设备的运行、告警或者停止状态，也可作为急停触发前的状态提示元件，部分同结构产品也会用在低压配电回路的信号反馈位置，搭配不同的内部触点模块实现常开、常闭信号的输出。从结构设计来看，该按钮采用了常见的面板卡装式结构，头部的圆形透光罩采用高透红色工程塑料制作，表面做了微弧处理，既可以保证内部光线均匀散射，避免出现局部亮斑影响观察，也能在按压操作时提供足够的接触面积，减少操作人员的按压不适感。

　　头部下方的黑色基座采用阻燃增强尼龙材质，兼顾绝缘性能与结构强度，基座上设计的卡扣结构适配行业通用的22mm面板安装开孔，安装时无需额外螺丝固定，直接从面板正面推入即可通过侧边的弹性卡爪卡紧在面板背面，安装效率远高于螺纹紧固式结构，同时基座侧面预留了触点模块的安装卡槽，可以根据实际使用需求搭配不同数量的常开、常闭触点模块，适配不同的控制回路接线需求。按钮的尾部设计了接线端的防护结构，同时预留了走线空间，避免接线时导线过度弯折导致线芯断裂，尾部的红色标识圈和头部颜色对应，方便安装人员在柜体背面布线时快速识别按钮功能，减少接线错误的概率。

　　从安装边界来看，该按钮的面板安装开孔直径为标准22mm，开孔公差控制在±0.2mm范围内即可保证安装牢固，面板适配厚度范围在1mm到6mm之间，覆盖了常见的冷轧钢板控制柜、塑料操作盒、绝缘试验面板的厚度需求，安装后头部突出面板表面的高度控制在18mm左右，既不会因为突出过高导致误碰，也不会因为过低不便于按压操作。在实际选型应用中，这类带指示灯的按钮需要搭配对应电压等级的光源模块，常见的有AC220V、DC24V等规格，设计时在基座内部预留了光源模块的安装位，更换光源时无需拆下整个按钮，只需要从背面拔下触点模块即可更换光源，后期维护十分便捷。

　　结构设计上还考虑了日常使用的防护需求，头部透光罩和基座之间做了密封卡槽，安装后可以达到IP65的面板正面防护等级，能够阻挡日常的粉尘飞溅和少量液体喷溅，适配车间、试验室等多数常规工业使用场景，无需额外加装防护套。按钮的按压行程设计在3mm左右，按压时带有清晰的段落反馈，操作人员可以通过手感明确判断按钮是否触发到位，避免出现虚按导致的信号未触发问题，同时内部的复位弹簧采用不锈钢材质，长期使用不会出现锈蚀失效，保证数万次按压后的复位可靠性。在三维建模过程中，该结构完整还原了卡装卡扣的弹性结构细节、透光罩的壁厚均匀性、基座上的卡槽定位特征，所有配合尺寸都按照行业通用公差进行设计，导入装配环境后可以直接模拟面板安装过程，验证开孔尺寸、安装间隙是否符合设计要求，也可以用于操作面板的布局干涉检查，确认按钮和周边元件的操作距离是否满足安全规范要求，避免后期实际装配时出现元件干涉、操作空间不足的问题。
