工业控制用红帽凸头按钮结构设计

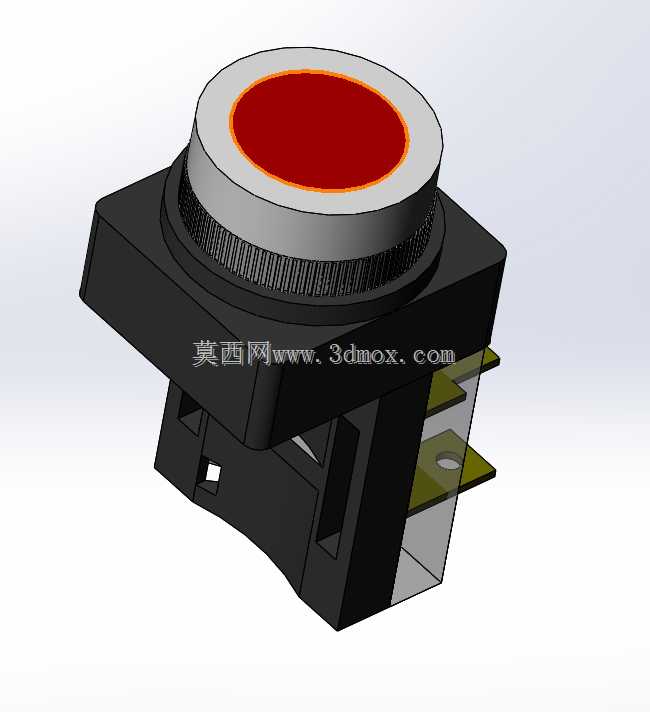

　　这款按钮的建模过程中，首先考虑的是工业现场操作的实际需求，红色帽头的设计遵循电气控制领域的通用标识规范，用于紧急停止、动力回路分断这类需要操作人员快速识别的操作场景，在机床操作面板、自动化生产线工位控制柜、配电设备二次回路操作端都能见到这类结构的按钮。从结构分层来看，顶部操作帽采用凸台设计，操作面高出安装基面足够距离，操作人员佩戴劳保手套时也能准确触达，不会被周边安装的其他元件剐蹭误触，帽头外圈的防滑齿圈做了细密的滚花处理，手指按压时的摩擦力足够，即使手上沾有少量切削液、粉尘也不会打滑。

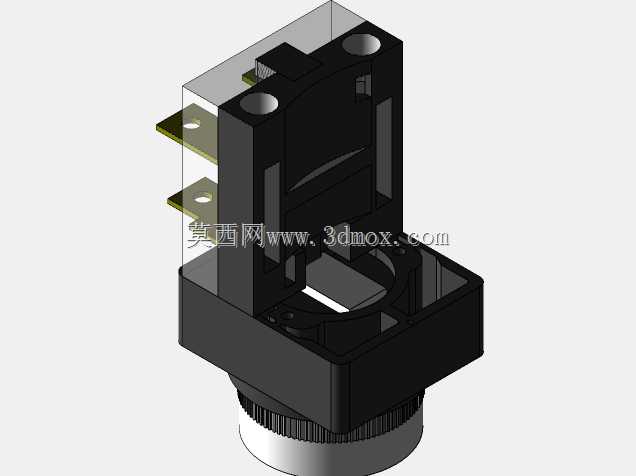

　　中间的安装基座采用方形卡扣式结构，适配行业通用的面板开孔尺寸，安装时不需要额外的固定法兰，直接从面板正面推入，背部的弹性卡扣会自动卡紧面板背面，配合基座上的定位筋，能避免按钮在长期按压过程中出现转动移位，安装面板的厚度适配范围覆盖常规电控柜的冷轧钢板厚度到绝缘工程塑料面板厚度，不需要额外定制安装附件。背部的接线端子部分做了分层隔离设计，常开常闭触点之间有绝缘挡片分隔，接线时导线不会因为挤压跨接造成回路短路，端子的接线螺钉位置预留了标准螺丝刀的操作空间，即使在柜内布线密集的情况下也能顺利完成接线作业。

　　设计过程中特意校核了操作行程与按压力度的匹配关系，按压行程控制在合理区间，既不会因为行程过短造成误触发，也不会因为行程过长导致操作反馈滞后，按压到位时的触感反馈清晰，操作人员不需要目视确认就能通过手感判断按钮是否触发到位。建模时对各个配合面的公差做了预留，操作帽和基座之间的活动间隙控制在合理范围，既保证操作顺畅无卡滞，又能避免灰尘、切削碎屑从缝隙进入内部触点结构，延长元件在复杂工业环境下的使用寿命。从安装边界来看，按钮背部的接线端子突出基座的长度做了控制，不会因为突出过多占用柜内过多的布线空间，相邻按钮的安装中心距符合电气元件排布的安全间距要求，多按钮并排安装时不会出现操作干涉。

　　这类按钮在实际产线中承担着设备启停、工位急停、模式切换的核心操作功能，结构可靠性直接影响设备操作的安全性，建模时还原了实际产品的所有装配关系，每个卡扣、筋位、绝缘结构都按照实物的工程逻辑搭建，没有做无意义的结构简化，能够直接用于操作面板的装配干涉校验、布线空间模拟，也能作为电气控制柜三维布线的元件模型使用，帮助设计人员在方案阶段就确认操作面板的布局合理性，避免实际安装时出现元件干涉、操作空间不足的问题。
