简易两级直齿齿轮传动结构设计

　　这套两级直齿齿轮传动结构，是面向小功率定传动比传动场景搭建的可动结构，日常在小型输送线驱动端、桌面级实验台传动单元、小型工装的动力传递模块中都能见到这类结构的应用，核心作用是在有限的安装空间内实现转速的匹配调整，把输入端的高转速低扭矩输出转换为作业端需要的低转速大扭矩动力，同时保证传动过程的传动比稳定，不会出现打滑丢转的问题。

　　从实际使用的角度看，这类两级直齿结构没有斜齿轮的轴向分力，对支撑轴承的轴向载荷要求更低，装配时不需要额外调整轴向间隙，后期维护的拆装难度也更小，很适合对传动精度要求不是极高、成本控制严格的民用小型机械场景。设计这套结构的时候，首先是根据目标传动比分配两级的齿数比，避免单级传动比过大导致的大齿轮径向尺寸超出安装边界，同时把高速级和低速级的齿轮强度做匹配，让高速级小齿轮的齿面接触强度和低速级大齿轮的齿根弯曲强度对应载荷工况，不会出现某一级齿轮过早磨损失效的问题。

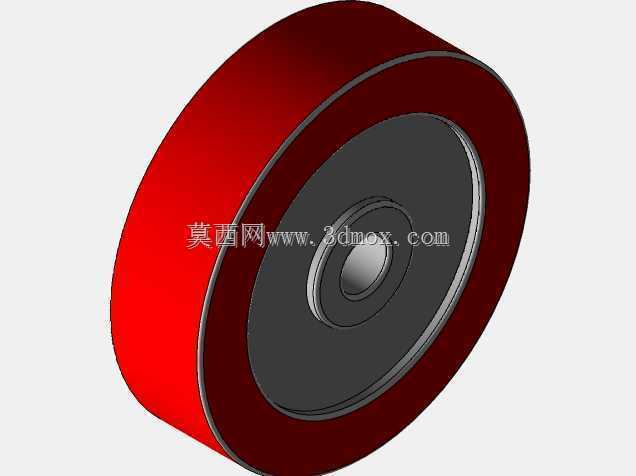

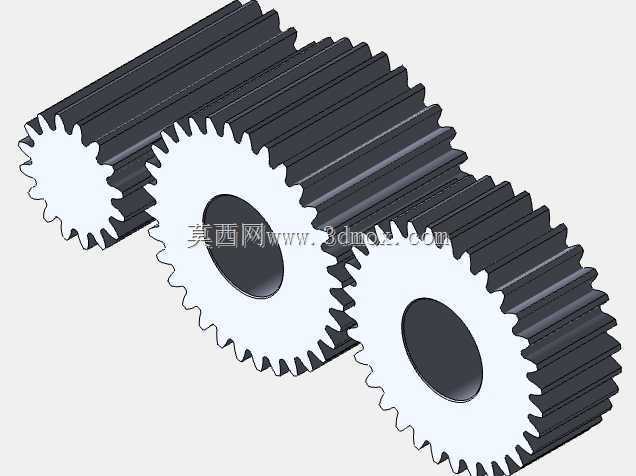

　　结构的外形整体是同轴嵌套的轮系布局，输入轴和输出轴保持同轴线布置，能最大程度压缩传动单元的径向占用空间，安装时只需要固定两端的轴承座位置，就能完成整个传动单元的定位，不需要额外调整轴系的平行度——因为所有齿轮的啮合间隙在建模阶段就已经按照标准齿侧间隙做了预留，直齿轮的啮合是线接触，装配时只要保证轴系的同轴度误差在允许范围内，就能实现顺畅转动，不会出现卡滞、打齿的问题。

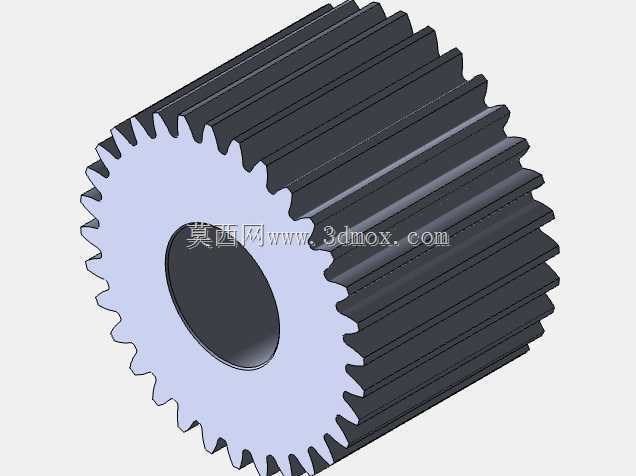

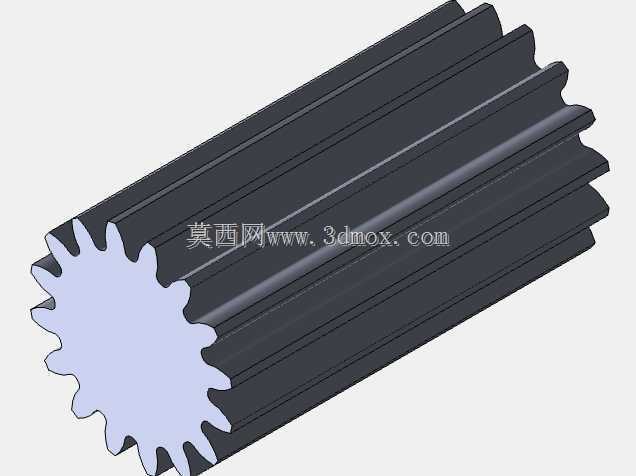

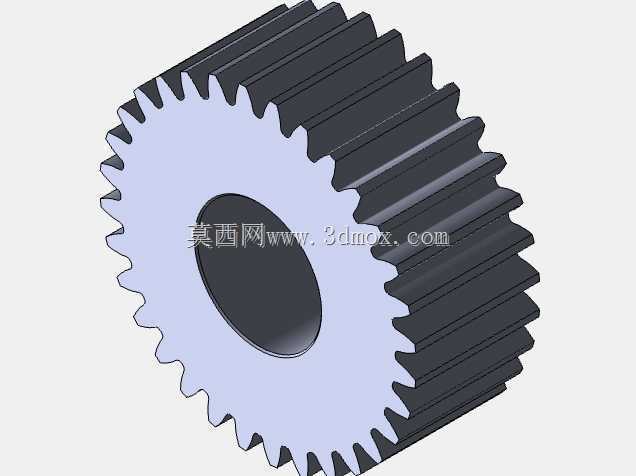

　　从功能特性上看，这套轮系的所有齿轮参数都符合标准正齿轮的规范，齿顶高系数、顶隙系数都采用通用标准值，后期如果出现轮齿磨损，直接替换对应模数齿数的标准齿轮即可，不需要单独定制非标配件，能大幅降低后期的运维成本。轮系转动过程中，每一级的齿轮啮合都做了干涉检查，相邻轮齿在进入啮合和退出啮合的位置都没有干涉碰撞，转动时的阻力均匀，不会出现某一角度力矩突然变大的情况。

　　在设计思路上，没有做多余的轻量化镂空或者异形结构，所有轮体都采用实心辐板结构，一方面是小尺寸齿轮做镂空对减重的意义不大，反而会增加加工时的工艺复杂度，另一方面实心结构的轮体刚性更好，在承受短时冲击载荷的时候不会出现轮体变形，能保证齿面的啮合位置始终准确。齿轮的轮毂部分做了适配标准轴径的中心孔，键槽尺寸也对应普通平键的标准规格，安装时直接和轴做键连接就能传递扭矩，不需要额外做定制的连接结构。

　　实际选型使用的时候，要注意这套结构的适用转速范围，因为直齿轮在高速运转时的啮合冲击和噪声会比斜齿轮明显，所以更适合输入转速不超过1500rpm的工况，如果用在更高转速的场景，需要额外做齿面修形或者更换斜齿轮结构。安装边界上，整个轮系的最大外径就是末级大齿轮的齿顶圆直径，轴向尺寸是所有齿轮的轮毂宽度加上两侧轴承的安装预留间隙，在设备布局的时候只要预留出对应尺寸的安装腔，把输入输出轴的位置和动力端、作业端的轴系对中，就能完成装配，不需要额外预留调整空间。另外这套轮系的润滑方式适合采用脂润滑，因为结构转速不高，脂润滑的密封结构更简单，不需要做复杂的回油通道，能进一步简化整个传动单元的壳体设计。
