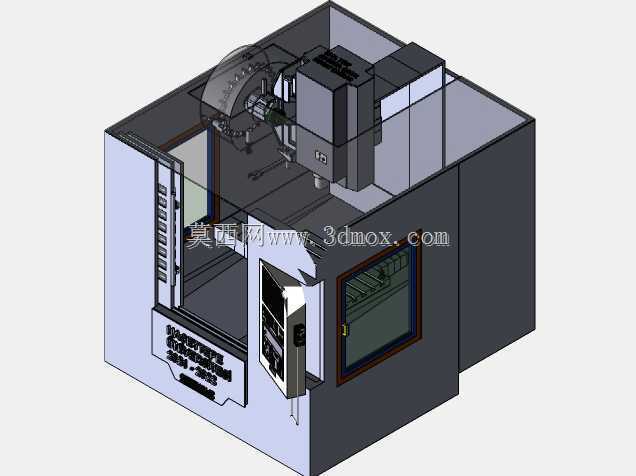

带全封闭防护舱的立式数控加工中心结构

　　这套结构针对精密零件加工车间的日常生产场景设计，适配中小尺寸金属、非金属工件的铣削、钻削、镗削等多工序加工需求，常见于模具制造、五金零件批量加工、精密工装夹具生产等场景，可在常规生产车间环境下稳定运行，无需额外搭建独立的无尘隔离空间。从实际使用的角度出发，整体采用立式主轴布局，主轴箱沿立柱导轨做垂直方向进给，工作台沿床身做X、Y两个方向的水平进给，三个进给轴的运动行程覆盖常规中小零件的加工范围，可满足绝大多数边长500mm以内工件的全工序加工需求，安装时仅需预留设备四周各800mm的操作维护空间，地面承重满足每平方米2吨的要求即可完成固定，无需额外做特殊的地基加固处理，适配多数中小型机加工车间的现有场地条件。

　　外围的全封闭防护舱是这套结构的重点设计部分，防护舱采用框架式钣金拼接结构，正面设置带安全联锁的推拉式操作门，门上镶嵌双层钢化玻璃观察窗，可在加工过程中全程观察内部切削状态，同时完全阻挡高速飞溅的切屑、切削液向外溅射，避免车间环境被切削液污染，也能隔绝加工过程中产生的高频噪音，降低车间整体噪音水平。操作门的联锁结构与设备的运行回路直接联动，门体未完全锁闭时主轴无法启动，主轴完全停转前无法打开操作门，从硬件层面避免操作人员误操作带来的安全风险。防护舱侧面预留了切削液管道、电气线缆的穿线接口，接口处采用密封胶圈做密封处理，避免切削液渗漏到设备外部。

　　操作面板采用可旋转悬臂结构安装在防护舱正面右侧，操作人员可根据自身站立位置调整面板的角度与距离，面板上集成了进给倍率调整、主轴转速调整、程序启动停止、急停等常用操作按钮，无需打开防护门即可完成大部分加工参数调整操作。设备内部的主轴单元采用高刚性主轴结构，可适配BT40规格的各类刀柄，最高转速满足常规钢件、铝合金件的加工需求，刀库安装在主轴侧方，采用圆盘式刀库结构，可容纳24把不同规格的加工刀具，换刀过程通过预设的凸轮机构完成，换刀动作平稳无冲击，可有效缩短非加工时间。工作台采用T型槽结构设计，可配合通用压板、精密平口钳、回转分度头等工装完成不同类型工件的装夹，工作台表面做淬火硬化处理，耐磨性能优异，长期使用不易出现磕碰凹陷。

　　床身与立柱采用整体式铸铁结构，内部布置了合理的加强筋结构，可承受重切削过程中的切削载荷，减少加工过程中的振动，保证零件加工的表面质量与尺寸精度。防护舱顶部预留了油雾收集器的安装接口，用户可根据自身车间的环保要求加装对应的油雾处理设备，无需额外对防护结构做打孔改造。设备后侧预留了排屑机的安装位置，可配合链板式排屑机将加工产生的切屑自动排出到设备外部的集屑车中，减少操作人员清理切屑的劳动强度。整体结构的设计过程中充分考虑了日常维护的便利性，防护舱的各个钣金面板均采用螺栓连接固定，需要对内部主轴、进给导轨、丝杠等部件做维护保养时，仅需拆卸对应位置的面板即可操作，无需整体拆解防护结构。电气柜集成安装在防护舱的右侧腔体内部，与加工区域完全隔离，避免切削液、切屑进入电气柜内部造成电气元件短路损坏，电气柜内部预留了充足的走线空间，可方便后续加装第四轴、对刀仪等附加功能部件。
