小型车床用方形单刀夹持刀架结构

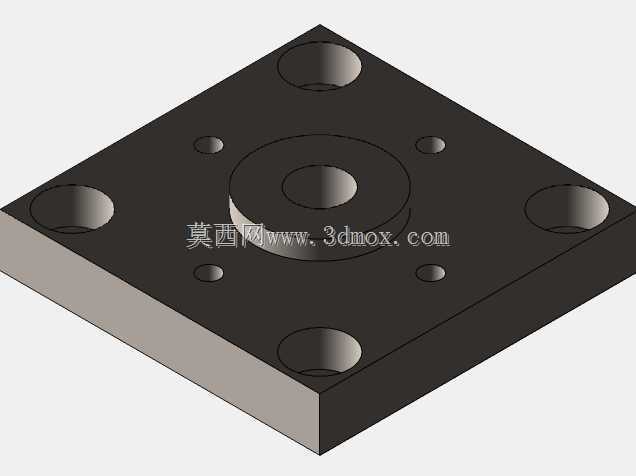

　　在普通小型卧式车床的日常加工作业中，刀架是直接决定刀具装夹稳定性、换刀操作便捷性的核心功能部件，这款方形单刀架正是针对小型仪表车床、台式小车床的加工场景设计的手动式刀具装夹结构，区别于多工位转塔刀架的多刀位设计，该结构单次仅支持单把切削刀具的装夹固定，更适配小批量、多工序但单次走刀仅需单刀作业的小型零件加工场景，常见于教学实训车床、家用DIY小车床、小型五金件加工仪表车床的拖板复合架安装位。从实际安装适配维度来看，该刀架的底部定位结构完全匹配小型车床拖板复合架的标准安装接口，底部设置的定位凸台可嵌入拖板的定位槽内，配合周向布置的内六角锁紧螺栓实现刀架本体与拖板的刚性连接，安装时无需额外改装拖板结构，直接替换原有同规格刀架即可完成装配，整体安装边界的长宽尺寸控制在小型车床拖板的有效安装范围内，不会超出拖板的行程限位，避免刀架在横向、纵向进给过程中与床身、卡盘发生干涉。

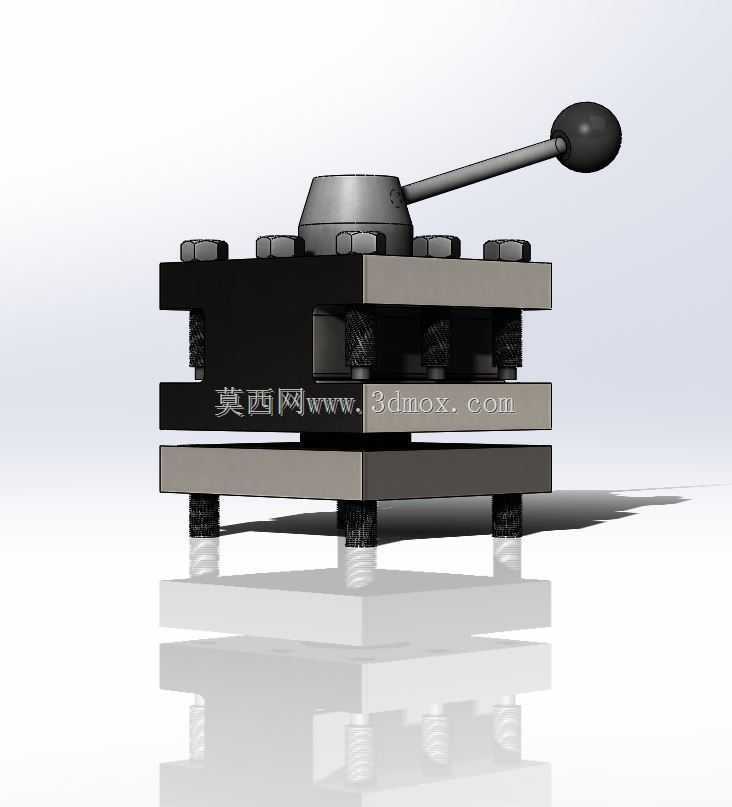

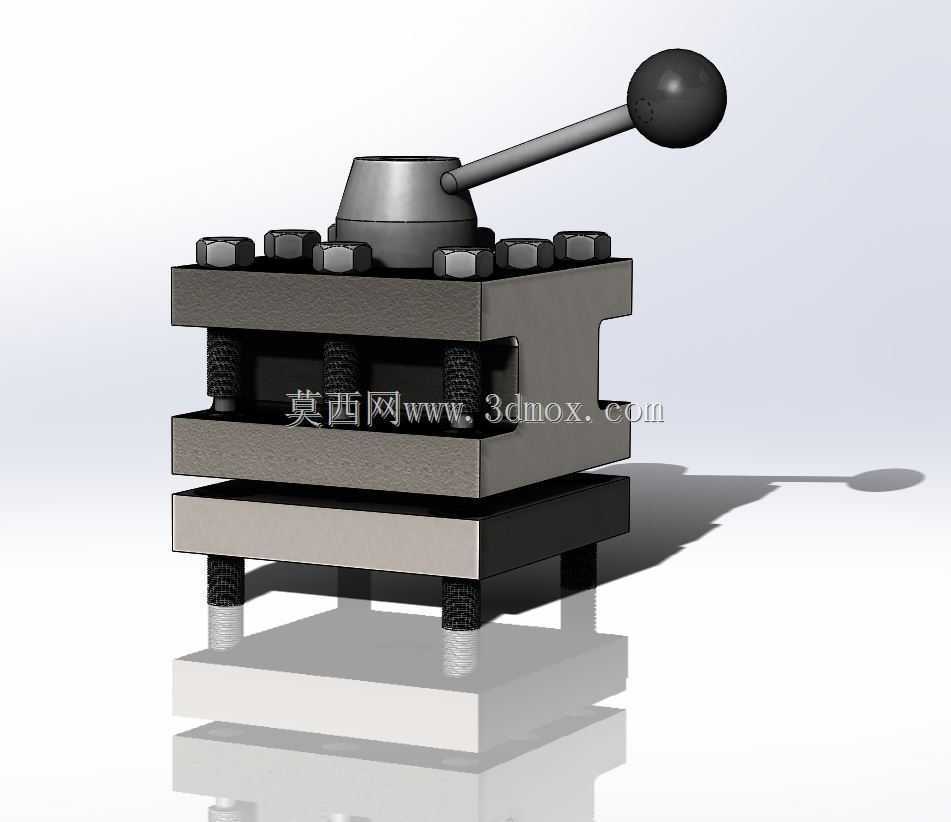

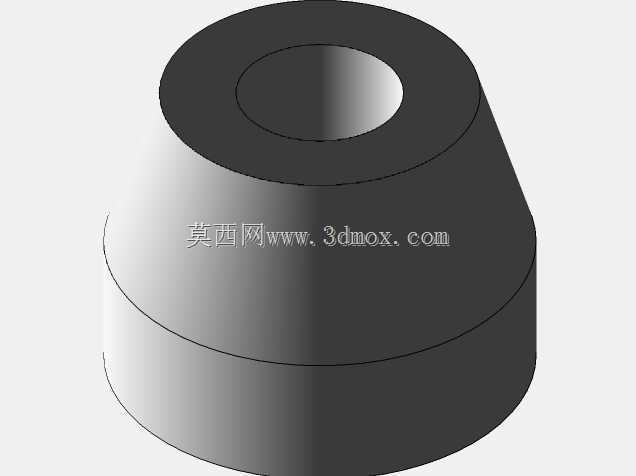

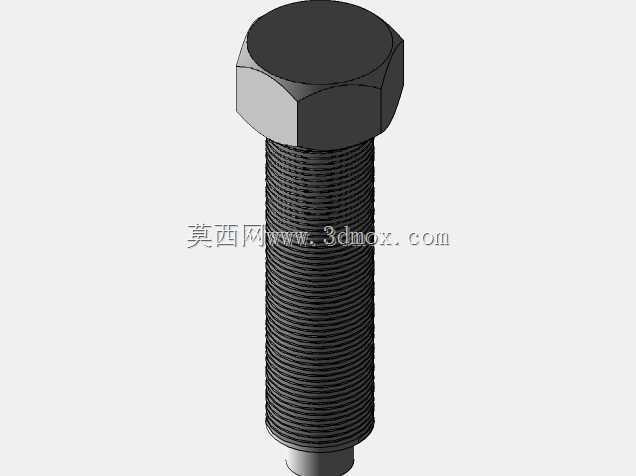

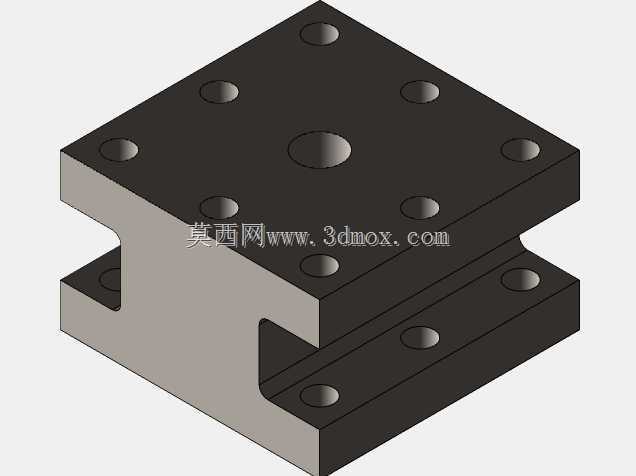

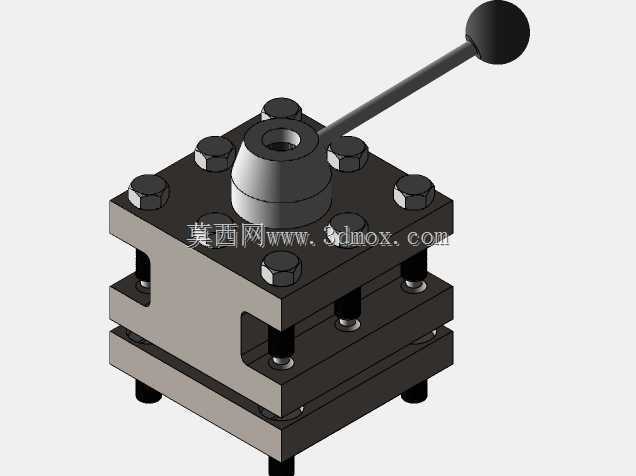

　　从功能设计逻辑来看，这款方形刀架采用多层叠压式的锁紧结构，核心分为底座、中间夹持层、上压盖三个主体部分，周向均匀布置的四根带弹簧复位的锁紧螺栓贯穿上压盖与中间夹持层，配合顶部的手动操作杆实现刀架的松开与锁紧动作：当扳动顶部带防滑球形手柄的操作杆时，内部的凸轮结构会带动上压盖抬起，此时中间夹持层的刀具装夹槽处于松弛状态，操作人员可快速调整车刀的伸出长度、装夹角度，完成对刀操作后反向扳动操作杆，凸轮结构驱动上压盖下压，配合四根螺栓的预紧力将车刀牢牢压合在夹持槽内，螺栓上套设的复位弹簧可在松开操作杆时自动顶起上压盖，无需手动抬升即可调整刀具位置，大幅缩短换刀、对刀的辅助作业时间。在刀具装夹的适配性上，中间夹持层的装夹槽采用通用方槽设计，可适配常规规格的焊接车刀、机夹车刀的方形刀体，装夹时车刀的刀体底面与底座支撑面完全贴合，侧面靠紧装夹槽的定位侧壁，可保证装夹后车刀的刀尖高度与车床主轴中心高匹配，减少对刀时的高度调整工作量，叠压式的夹持结构可提供足够的锁紧力，即便在进行端面车削、外圆粗车等切削负载较大的作业时，也不会出现刀具移位、打颤的问题，有效保障加工表面的光洁度与尺寸精度。

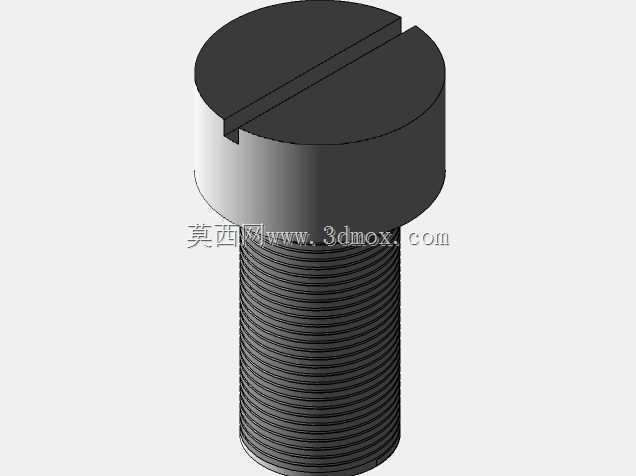

　　从结构可靠性角度出发，该刀架的所有受力部件均采用刚性结构设计，操作杆的球形手柄采用符合人体工程学的尺寸设计，扳动时的力臂长度经过优化，操作人员无需借助加力杆即可完成锁紧操作，避免锁紧力过大导致螺栓变形或凸轮结构磨损；周向布置的螺栓采用对称排布设计，锁紧时上压盖的受力均匀，不会出现偏压导致的刀具装夹倾斜问题，螺栓与安装孔之间预留了足够的间隙，可在长期使用出现磨损后快速更换螺栓配件，无需整体更换刀架本体，降低日常维护的成本。

　　在实际加工场景中，这类单刀位方形刀架相比多工位刀架的结构更简单，故障点更少，对于加工零件类型固定、换刀频率不高的小型加工作业场景来说，其刚性表现优于结构复杂的多工位转塔刀架，尤其是在小硬料的粗加工工序中，整体式的叠压锁紧结构可提供更稳定的支撑，减少切削振动传导到刀具上的幅度，延长刀具的使用寿命，同时紧凑的外形尺寸不会占用过多的拖板安装空间，给拖板上的冷却管路、排屑结构预留了足够的布置位置，适配小型车床本就紧凑的安装空间。
