车床尾座全套结构工程设计方案

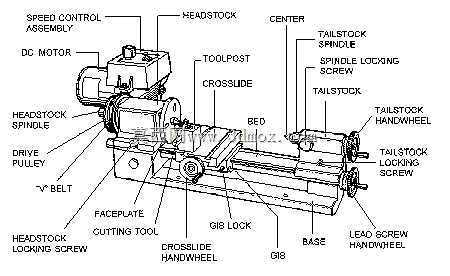

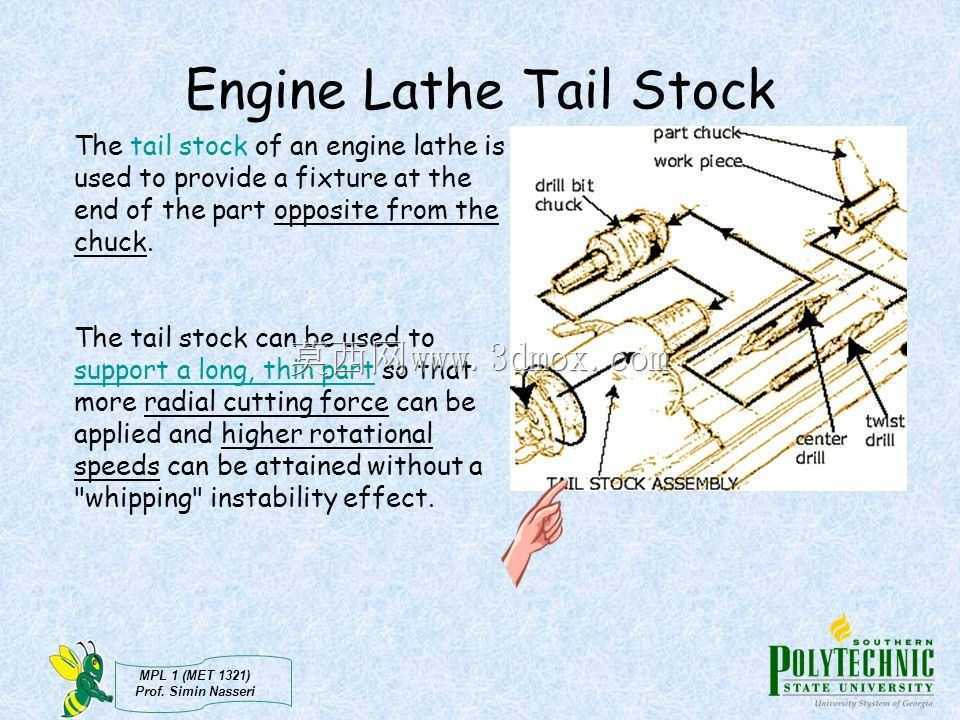

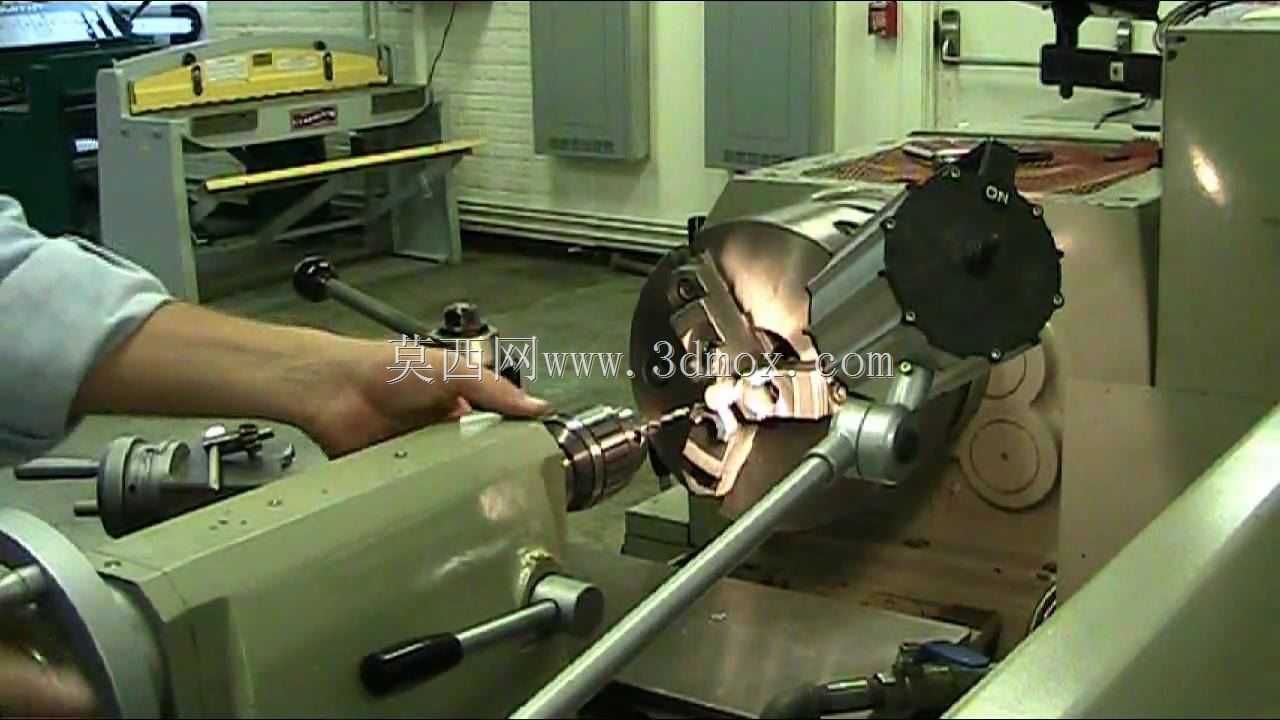

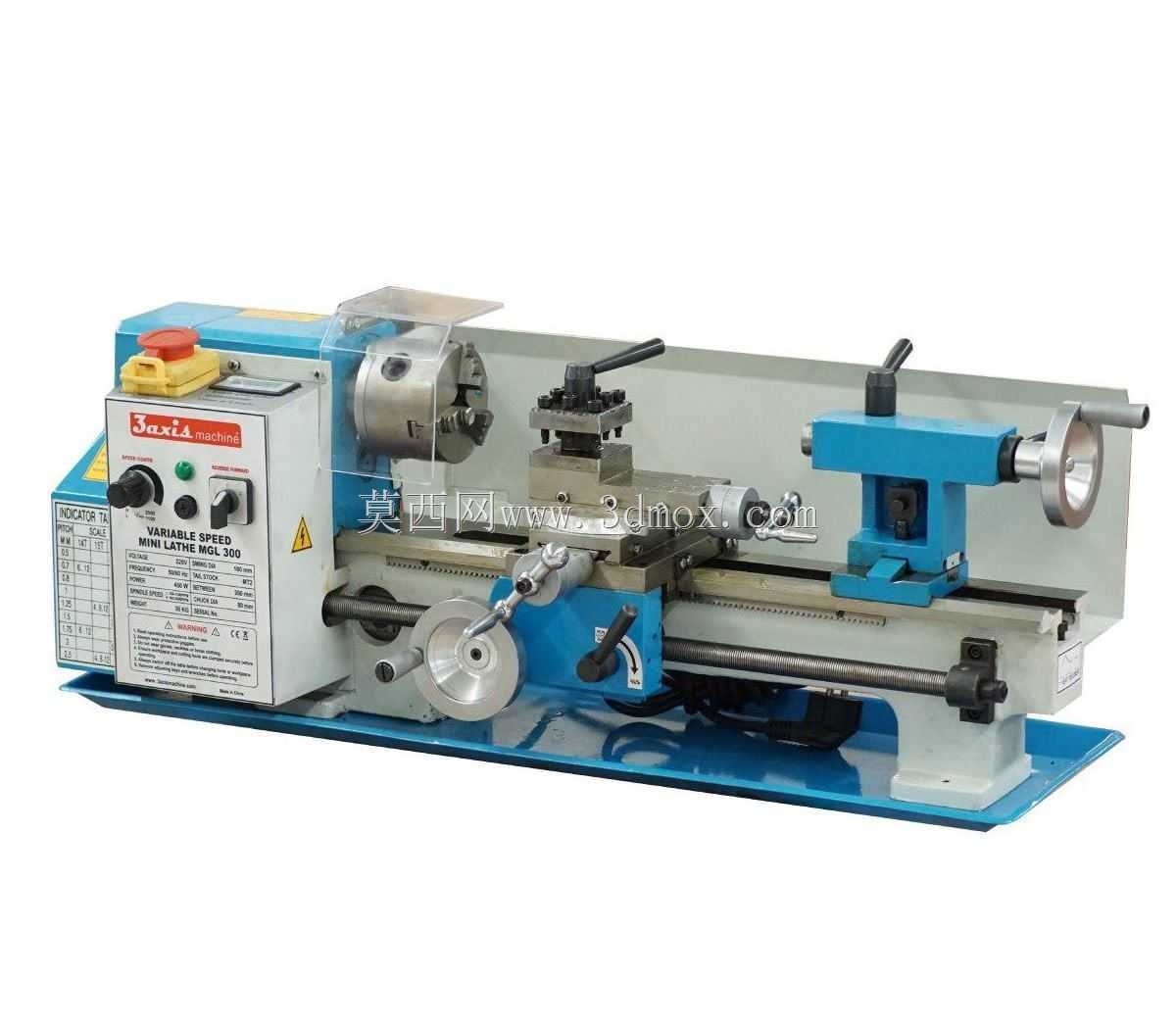

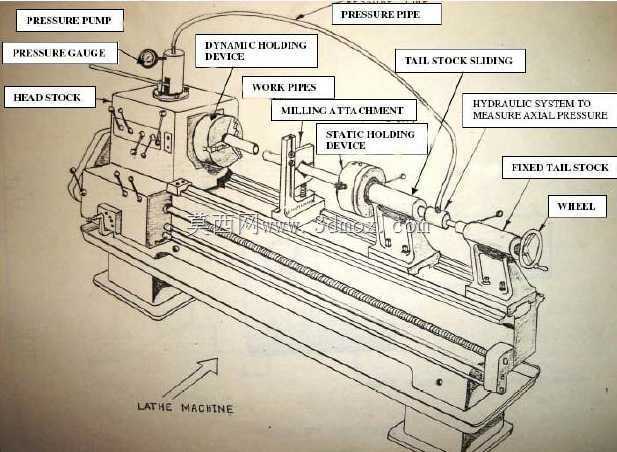

　　车床尾座作为卧式车床、外圆磨床等回转加工设备的核心配套功能部件，主要承担长轴类零件装夹时的顶尖支撑、重型工件的回转中心定位，以及配合床头箱完成钻孔、铰孔、套丝等孔加工工序的作业载荷传递，在普通卧式车床、数控车床、专用端面车床的加工场景中，尾座的刚性、定位精度直接决定了长径比超过5的轴类零件的加工圆度、同轴度误差，是影响整机加工精度等级的关键结构单元。

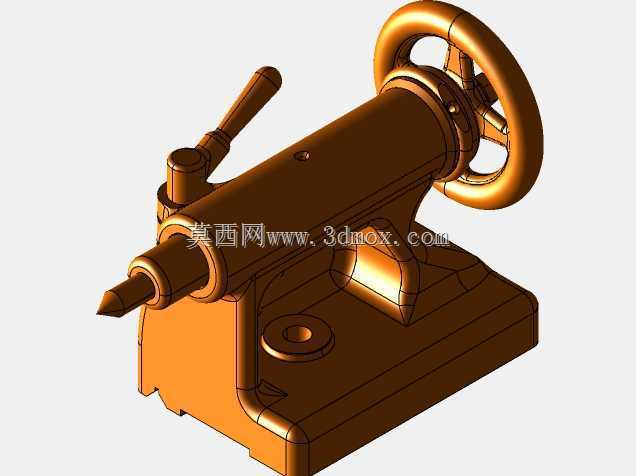

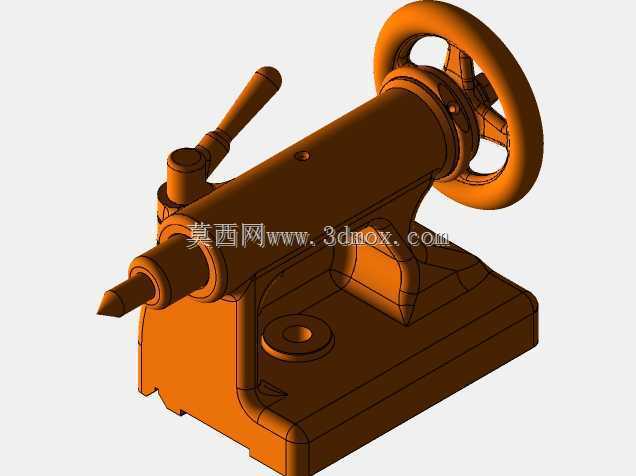

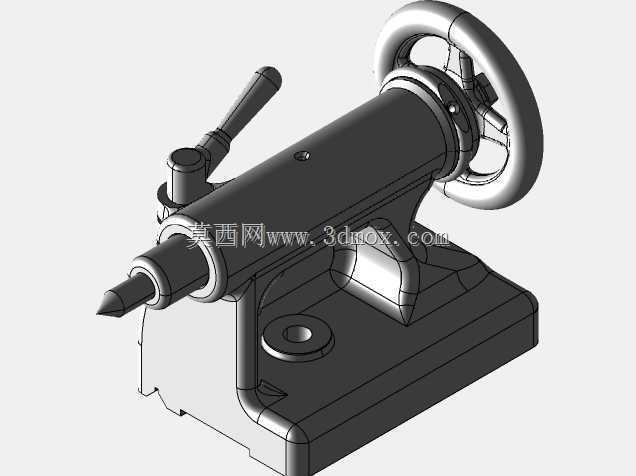

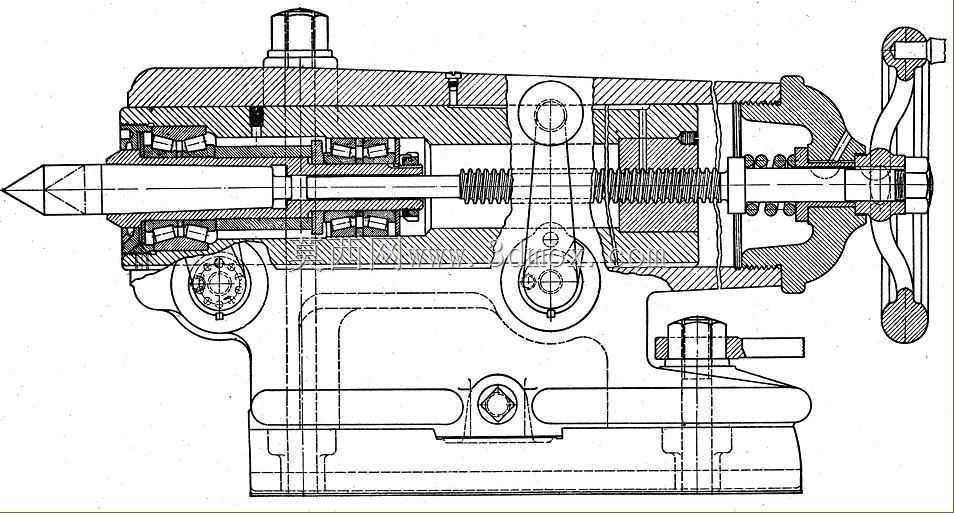

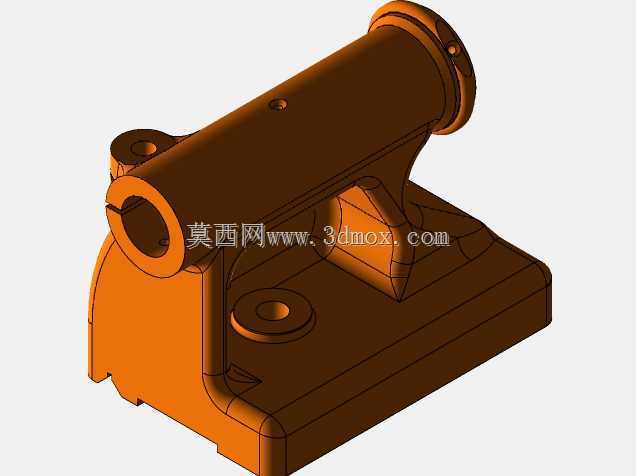

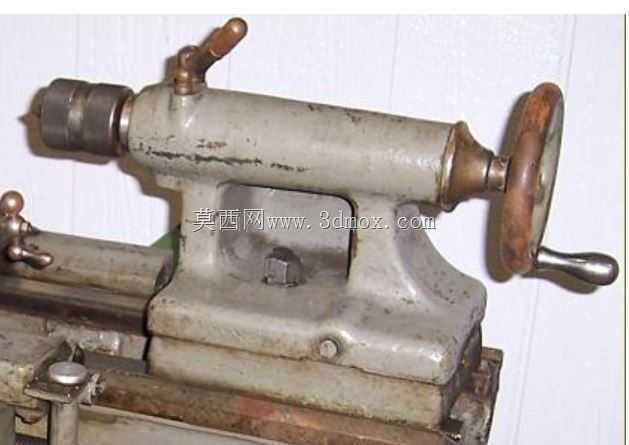

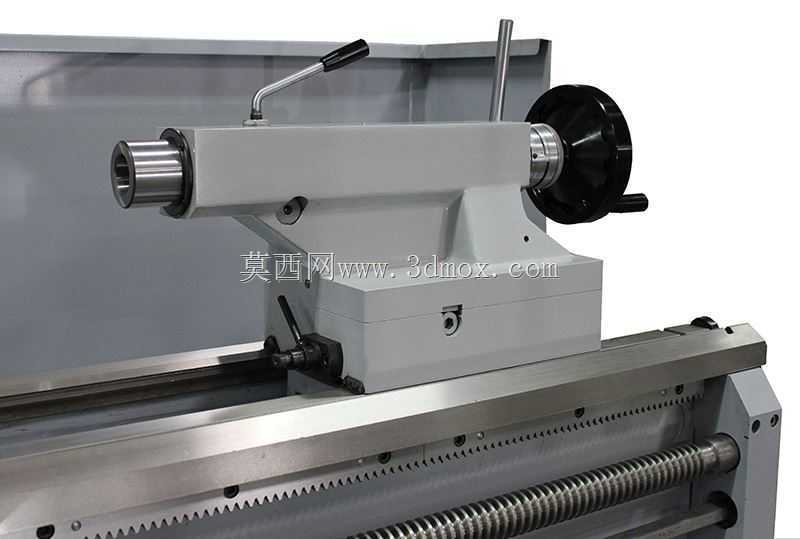

　　从结构组成来看，这套尾座设计覆盖了完整的功能模块：主体采用灰铸铁HT250铸造的箱体作为承载基座，底部设置与床身导轨匹配的导向贴合面，通过压板结构实现尾座在床身长度方向的位置锁定，适配不同长度规格工件的装夹需求；内部集成了主轴套筒进给机构，套筒沿箱体内部的精密导向孔做轴向移动，前端可安装莫氏锥度顶尖、钻夹头、铰刀等工装，尾部连接手轮驱动的丝杠螺母副，通过转动手轮实现套筒的进退调节，手轮侧设置刻度盘，可直接读取进给位移量，满足孔加工时的进刀深度控制需求。

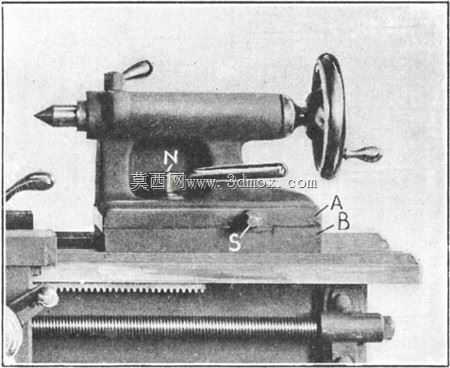

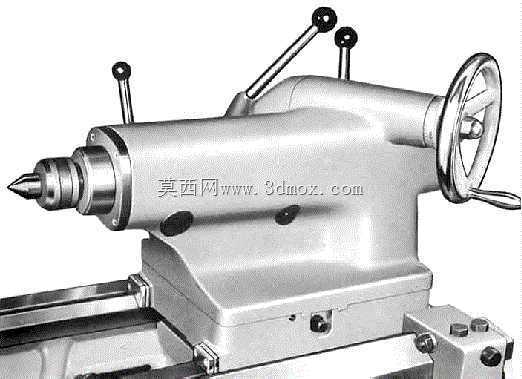

　　锁紧模块分为两部分，一部分是套筒锁紧机构，当套筒调整到目标工作位置后，通过偏心夹紧结构将套筒与箱体锁止为一体，避免切削过程中套筒受轴向切削力发生位移，导致加工尺寸超差或顶尖松动引发安全隐患；另一部分是尾座基座锁紧机构，当尾座沿床身移动到对应装夹位置后，通过两侧的锁紧螺栓带动压板收紧，将尾座基座牢牢固定在床身导轨上，承受重型工件装夹时的倾覆力矩与切削过程中的径向振动载荷。

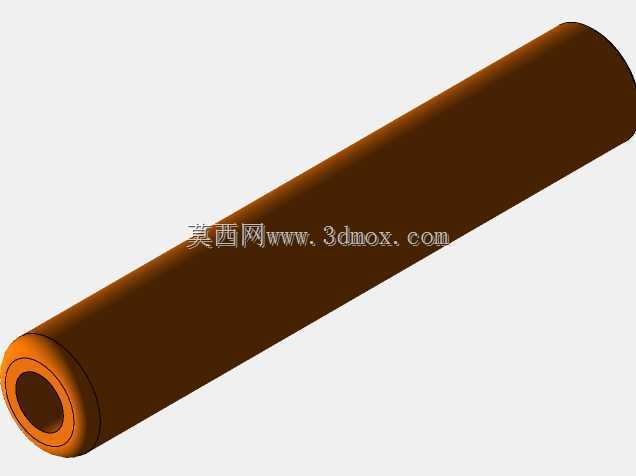

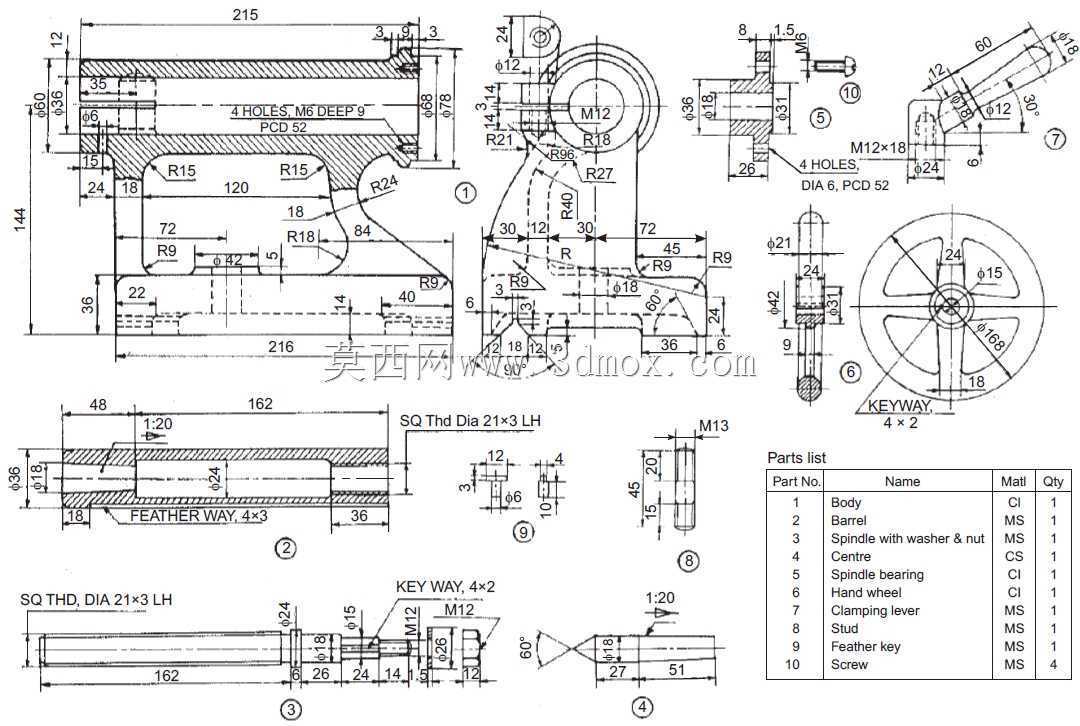

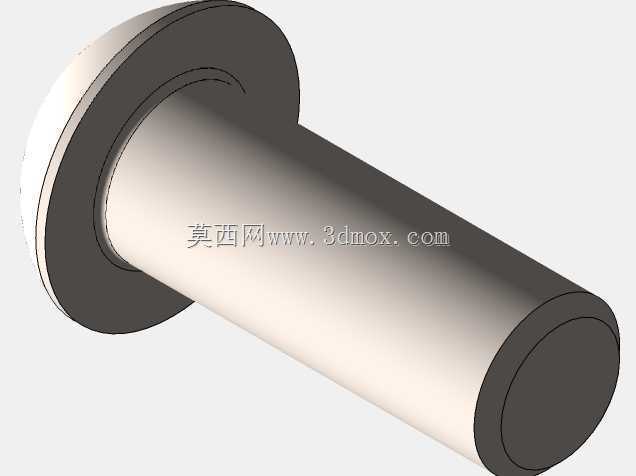

　　从安装边界尺寸来看，这套尾座的主体箱体总长度为215mm，总高度为144mm，套筒的最大行程为120mm，套筒前端的锥孔为莫氏4号锥度，适配常规的中型车床顶尖规格；底部导轨贴合面的宽度尺寸与普通卧式车床的床身导轨宽度匹配，安装时无需对床身进行额外改造即可直接适配替换。套筒的外径为φ62mm，表面经过高频淬火处理，硬度达到HRC45-50，与箱体导向孔的配合间隙控制在0.01-0.02mm之间，既保证套筒移动的顺畅性，又避免间隙过大导致顶尖定位偏移。

　　设计过程中针对实际加工场景的痛点做了针对性优化：一是在箱体与套筒的配合面设置了润滑油槽，可通过定期注油保持配合面的润滑状态，减少长期移动造成的磨损，延长部件的使用寿命；二是锁紧机构的操作手柄设置在尾座侧方的顺手操作位置，操作人员在装夹工件时无需俯身即可快速完成套筒与基座的锁紧操作，降低装夹辅助时间；三是在尾座主轴内部设置了退顶机构，当需要更换顶尖或者取出锥柄刀具时，只需转动尾部的退顶螺杆即可将锥柄工装顶出，避免用锤子敲击拆卸造成的套筒变形、锥孔损伤问题。

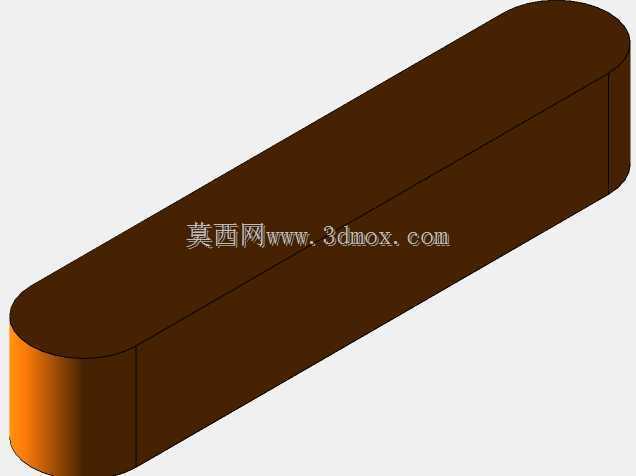

　　零件拆分设计充分考虑了加工工艺性：所有轴类零件均采用45号钢调质处理，关键配合面做磨削加工，保证尺寸精度与表面粗糙度；键连接部位采用标准平键，易损的锁紧块、螺母等零件均采用通用标准件规格，后期维护更换时无需定制特殊零件；零件明细表中对每个零件的材料、数量做了明确标注，生产加工时可直接按照图纸编排工艺路线，装配时按照装配关系依次完成基座、套筒、丝杠、手轮、锁紧机构的组装，组装后需检测套筒移动的直线度误差，保证在全行程范围内直线度不超过0.02mm/100mm，顶尖锥孔的径向跳动不超过0.01mm，满足精加工时的精度要求。

　　在实际应用中，这类尾座不仅可用于常规金属切削机床，经过少量尺寸修改后也可适配专用焊接变位机、回转检测工作台的尾端支撑结构，针对不同的载荷需求，可通过调整套筒直径、箱体壁厚来提升整体刚性，满足重型工件的支撑需求；针对小规格仪表车床，可等比例缩小各部分尺寸，适配小型零件的装夹加工场景。
