圆锥滚子推力组合轴承三维结构设计

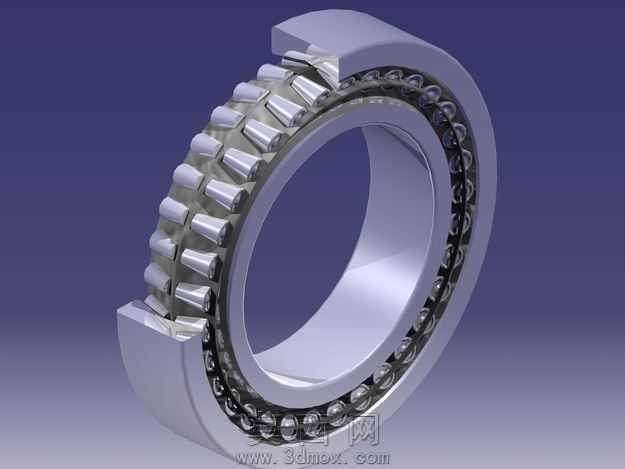

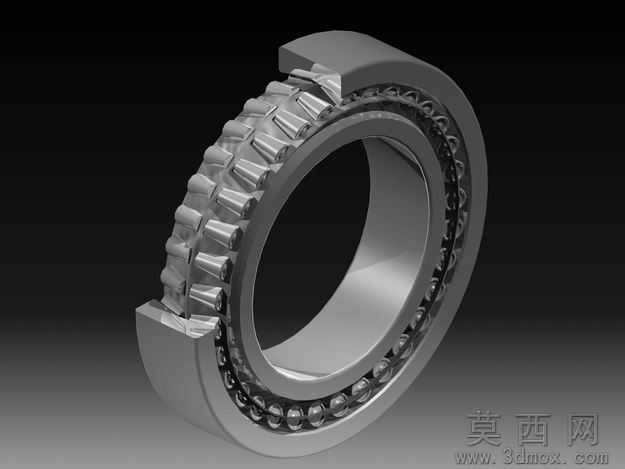

本模型为圆锥滚子与推力球组合式轴承结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循滚动轴承的通用设计规范，对各部件的配合尺寸进行了精准约束。模型整体由外圈、内圈、圆锥滚子滚动体、推力球滚动体、保持架组件五个核心部分构成，建模时首先绘制内外圈的回转截面轮廓，通过回转特征生成内外圈的基础实体，针对外圈的双滚道结构，分别绘制圆锥滚道与球形滚道的截面线，通过切除回转特征完成滚道的精加工结构，保证滚道表面与滚动体的贴合度符合装配要求。圆锥滚子部分采用阵列特征完成排布，单个滚子的锥度与圆锥滚道的锥度完全匹配，建模时对滚子的端面倒角、滚动面粗糙度预留结构进行了细节还原，保持架采用分段式兜孔结构，通过拉伸、切除、圆周阵列的组合命令完成，每个兜孔与对应滚子的间隙控制在合理装配公差范围内，避免出现干涉问题。推力球滚动体部分采用等直径钢球参数，沿圆周方向均匀排布在下方球形滚道内，对应保持架的球形兜孔与钢球采用间隙配合约束，保证钢球可在滚道内自由滚动。材质渲染阶段，对内外圈、滚动体赋予金属轴承钢材质，调整材质的反射率、粗糙度参数还原淬硬钢的金属质感，保持架部分赋予铜合金材质，通过不同的材质色泽区分各功能部件，渲染时采用柔和的工业环境光，突出滚道与滚动体的配合结构细节，清晰展示轴承同时承受径向载荷与轴向载荷的复合承载结构特点。设计过程中重点考量了组合轴承的载荷传递路径，圆锥滚子段主要承担径向载荷与单向轴向载荷，下方推力球段辅助承担较大的轴向推力，各部件的装配关系完全符合实际轴承的装配逻辑，无多余结构特征，所有圆角、倒角等工艺结构均按照实际加工要求进行还原，可用于机械结构的承载原理演示、装配教学以及相关设备的配套选型参考。
