电机正反转控制配电组件三维结构

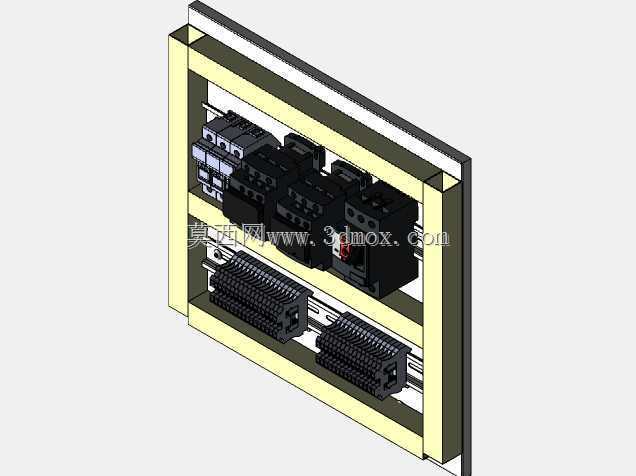

　　这套正反转电气组件的三维结构，完整还原了小型电机控制回路的柜内安装布局，在工业现场的小型输送线、工装夹具回转台、小型起重卷扬机构这类需要双向动力输出的场景中，这类配电组件是动力控制的核心单元，直接承担电机正反向运转的切换、回路过载保护、线路分断的核心功能。从结构设计逻辑来看，整套组件采用标准DIN导轨安装架构，所有电气元件均卡装在柜内横向布置的C45标准导轨上，这种安装方式的优势在于后期维护更换元件时无需重新打孔固定，仅需通过元件自带的导轨卡扣即可完成拆装，大幅缩短现场故障停机的维护时长。

　　布局上主回路元件与控制回路元件做了明确的分区排布，上层导轨安装的两台交流接触器承担主回路的相序切换功能，通过调换三相电源中的两相相序实现电机转向的切换，接触器之间预留了足够的电气间隙与爬电距离，避免大电流工况下的相间拉弧短路问题，同时接触器侧面预留了机械互锁机构的安装位，可配套机械互锁附件避免两台接触器同时吸合造成的电源短路故障，这也是正反转控制回路设计中必须考虑的安全冗余设计。下层导轨排布的两组接线端子排分别对应主回路进出线与控制回路信号线的转接，端子排采用螺钉压接式结构，单端子额定载流量匹配对应回路的电流等级，端子排之间预留了标识条安装位，可对应每一条线路的线号做标识，方便现场接线与后期故障排查。

　　整套组件的安装边界完全适配标准的壁挂式小型电控箱尺寸，安装板采用镀锌钢板材质，元件排布时充分考虑了柜内走线的弯曲半径，主回路大电流线路与控制回路弱电线缆分两侧走线，避免强电对控制信号的电磁干扰，走线槽的预留位置沿着安装板内侧边框布置，所有元件的接线端子均朝向走线槽一侧，减少线缆的弯折角度，降低接线施工的难度。从实际使用角度出发，这套结构设计充分考虑了现场施工的便利性，元件之间的间距既满足电气安全规范的要求，也不会过度占用柜内安装空间，在有限的箱体尺寸内实现了完整的正反转控制功能，同时预留了热继电器的安装空位，可根据实际拖动电机的功率配套对应的过载保护元件，不需要重新调整整体布局。对于三维建模从业者而言，这套模型完整还原了每个电气元件的外形细节、安装卡扣结构、接线端子位置，可直接用于电控柜的布局设计校验，提前验证元件之间是否存在安装干涉、走线空间是否充足，避免实际加工安装板时出现尺寸 mismatch 的问题；对于设备选型人员来说，可通过这套模型直观评估整套控制组件的占用空间，匹配对应尺寸的电控箱体，提前核算柜内的散热空间是否满足元件长期运行的温升要求。

　　在结构细节上，安装框架采用型材拼接结构，边框的折弯角度完全匹配标准电控箱的安装尺寸，安装板上的导轨固定孔位按照标准间距排布，可兼容不同品牌的同规格导轨与电气元件，不需要针对特定品牌的元件做单独的孔位调整，这种通用化的设计思路也让这套组件的适配场景更广，无论是小型设备的单机控制，还是生产线的单元工位控制，都可以直接套用这套布局结构，只需要根据实际功率更换对应电流等级的接触器与端子即可。
