工业壁挂式电气配电箱体结构设计

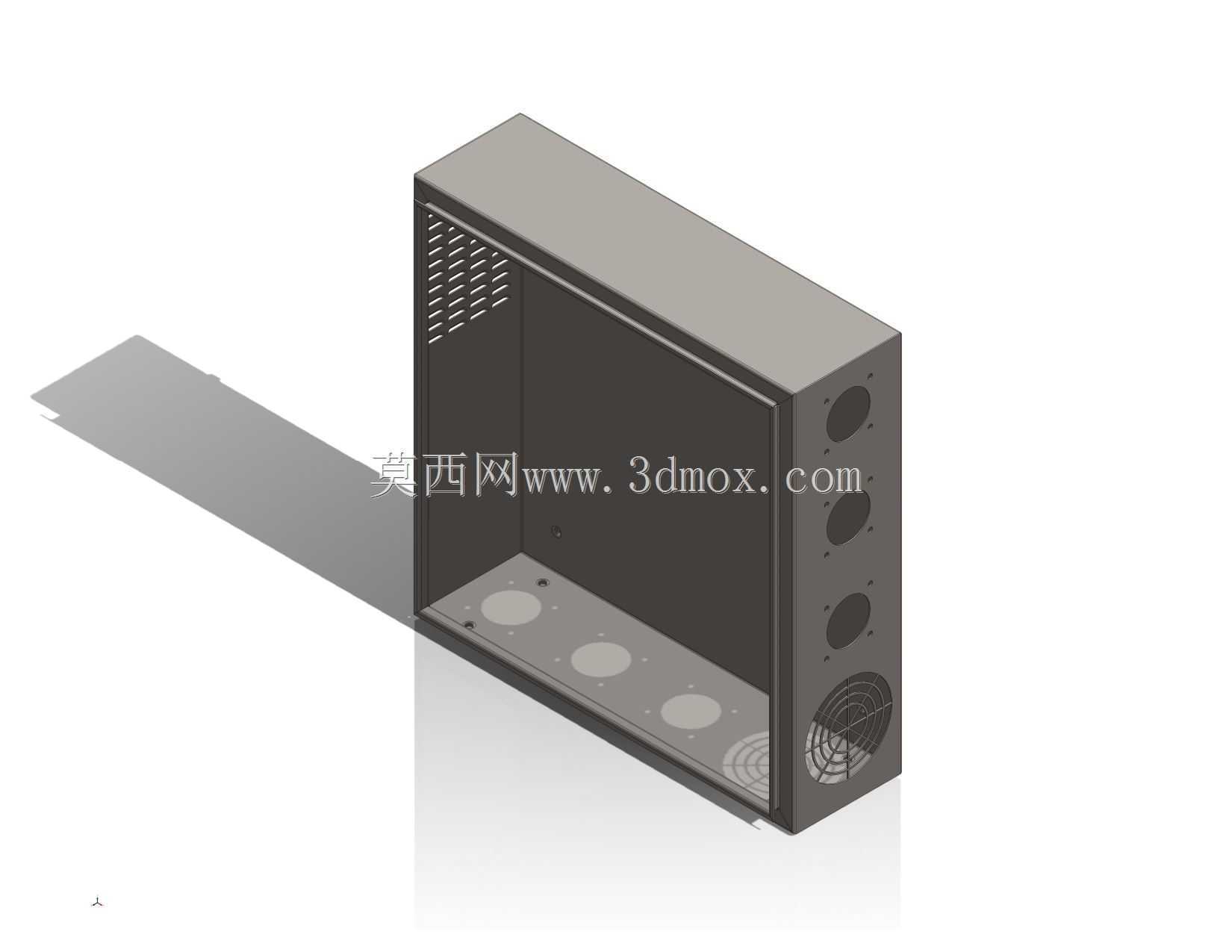

　　这款壁挂式电气配电箱体，是低压配电末端场景里的常用防护载体，日常多安装在车间工位旁、楼宇配电间、设备侧墙位置，承担着入户电力分流、回路过载防护、用电通断控制的核心作用，相当于局部用电网络的枢纽节点。从结构设计逻辑来看，整体采用分体式钣金拼接思路，主体箱体为冷板折弯成型的封闭腔体，侧部预留的圆形开孔是进出线电缆的穿装位，不同孔径对应不同线径的动力线、控制线走线需求，开孔边缘做了钝化翻边处理，避免穿线时割破线缆绝缘层引发漏电风险。

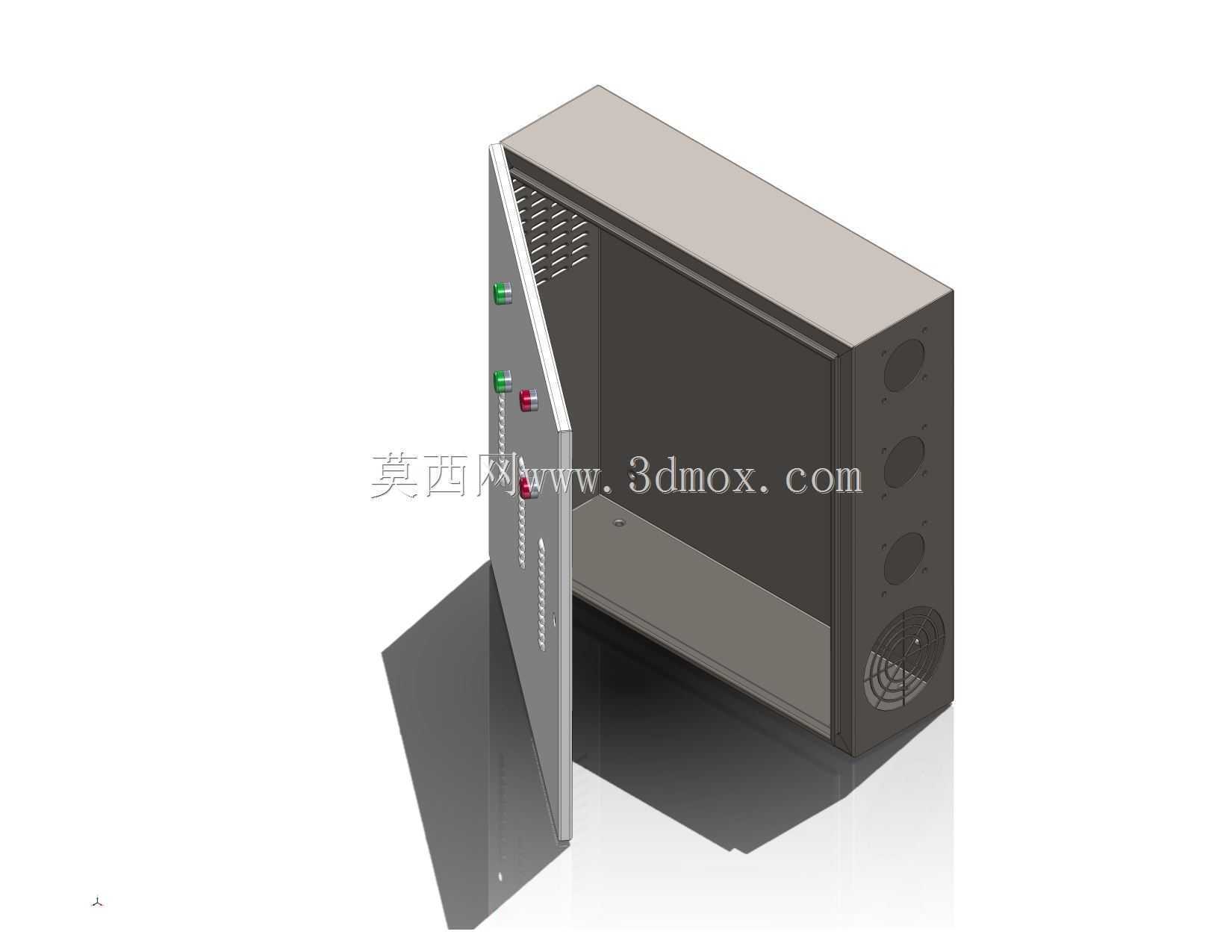

　　箱体正面的可开启门体，一侧采用隐藏式铰链与主体连接，开合角度可满足内部元器件安装、日常运维检修的操作空间需求，门体与箱体贴合处预留了发泡密封胶条的安装槽，闭合后可达到IP54左右的防护等级，能够阻挡日常粉尘飞溅、轻度泼水侵入内部电气元件，适配多数常规工业室内安装场景，若用于户外场景还需额外增加防雨檐结构做升级。门体上排布的多组按钮安装位，分别对应电源指示、合闸状态、故障报警、分闸控制的功能点位，不同点位的按钮颜色遵循电气行业通用规范，绿色对应运行合闸、红色对应分闸断电、黄色对应故障预警，运维人员无需开箱即可快速判断回路运行状态，操作按钮做了防误触凸台设计，避免日常巡检时误碰导致断电事故。

　　箱体背部预留的四个挂装孔，是针对壁挂安装场景设计的固定点位，孔位间距匹配常规12号膨胀螺栓的安装尺寸，安装时先将挂装螺栓固定在墙面承重结构上，再将箱体挂入后锁紧防脱螺丝即可完成固定，无需额外做焊接支撑，大幅降低现场安装的施工难度。内部腔体的安装板采用镀锌钢板材质，通过侧边的调节螺丝可实现前后位置微调，方便不同尺寸的断路器、接触器、接线端子排的排布安装，安装板上预留的标准模数化安装孔位，可兼容市面上主流品牌的低压电气元件，无需二次打孔即可完成元件固定，减少现场加工的工作量。

　　箱体下部预留的散热通风孔，采用百叶窗式冲压结构，孔位内侧加装防尘滤网，既可以保证内部元件工作时的热量自然散出，避免腔体内温度过高加速元件老化，又能阻挡外界粉尘、蚊虫进入腔体内部造成线路短路。门体与箱体之间的接地连接采用多股软铜线跨接，避免门体带电引发触电风险，所有钣金拼接处的焊缝都做了打磨抛光处理，表面喷涂静电塑粉，既提升整体的防腐蚀能力，也避免尖锐边角划伤安装及运维人员。在实际选型应用中，这类箱体的尺寸设计需要匹配内部安装的元件数量，若回路数较多可选择加高加宽的衍生型号，若仅为单回路控制可选择紧凑型结构，安装时需要注意箱体底部距离地面的高度保持在1.2-1.5米区间，既方便日常操作，也避免地面积水溅入箱体内部。设计过程中需要重点考量钣金折弯的公差累积，所有折弯边的内R角匹配板材厚度设置，避免折弯时出现板材开裂问题，门体与箱体的配合间隙控制在1mm以内，既保证开合顺畅，也避免间隙过大导致防护等级下降。
