金属材质负载中心配电箱体结构设计

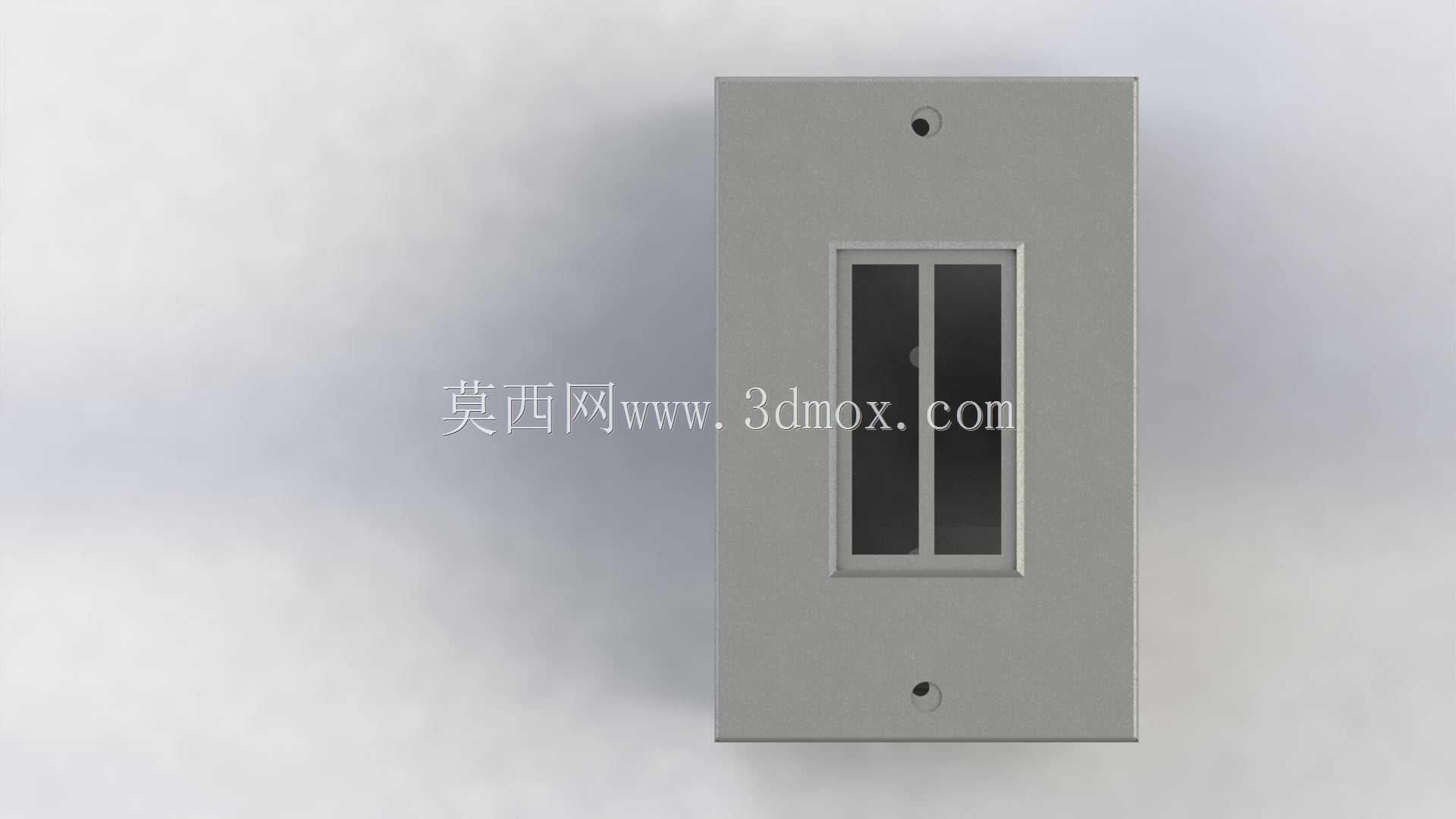

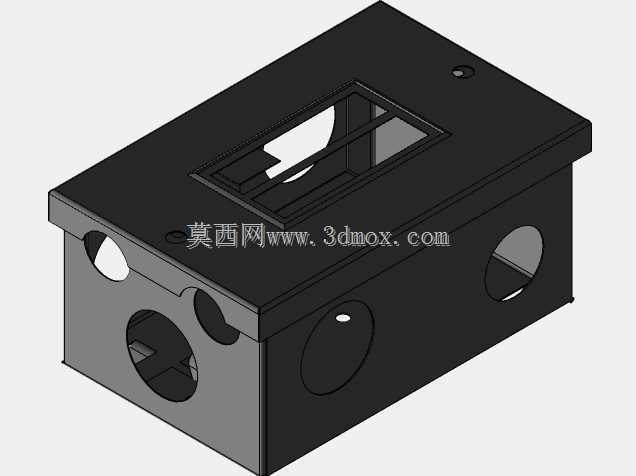

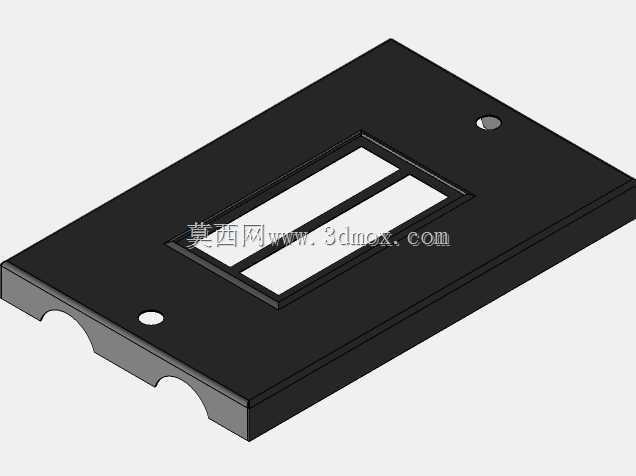

　　这款金属负载中心箱体，是低压配电末端支路分断场景里的常用防护壳体，日常在民用建筑分户配电、小型工商业工位配电、户外临时施工配电支路整合场景中都能见到它的身影，核心作用是为内部的断路器、漏电保护模块提供可靠的安装载体，同时隔绝外部粉尘、潮气、意外触碰带来的安全隐患，避免带电部件外露引发的触电、短路故障。从结构设计逻辑来看，整个壳体采用冷轧钢板弯折成型的思路，主体为一体式冲压的盒型结构，正面预留了嵌入式的操作窗口，窗口区域做了内凹翻边处理，既可以给外露的操作手柄提供防护边界，避免外力磕碰直接损坏操作机构，也能在窗口位置加装透明防护盖板，在不打开箱门的前提下就能直观看到内部断路器的分合状态，日常巡检不用反复拆卸紧固件，能大幅降低运维的工作量。

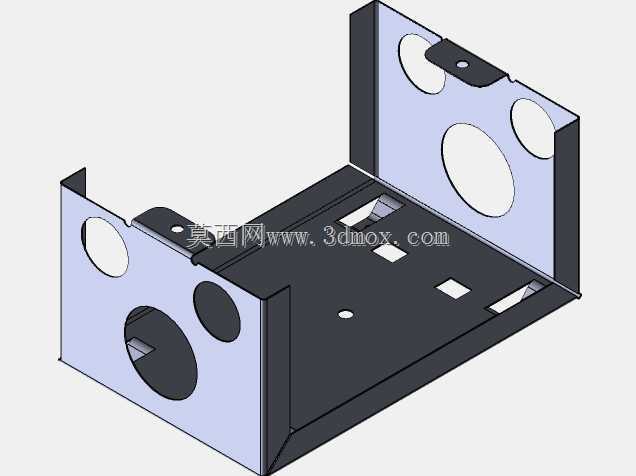

　　壳体上下两端预留了对称的安装固定孔，孔位做了沉头处理，安装时螺丝头部可以完全没入板材平面，不会突出壳体表面影响后续的面板贴合，也能避免螺丝凸起剐蹭施工人员。安装边界的设计上，壳体背部预留了四个挂装孔位，孔位间距适配常规的86型暗装底盒以及明装壁挂支架的通用尺寸，不管是嵌入墙体暗装，还是直接在墙面、设备支架上明装，都不需要额外打孔改制，能直接匹配现有施工的安装标准。内部的安装导轨位做了可调节的预留槽，常规的TH35-7.5标准导轨可以直接卡入槽位固定，不需要额外焊接支架，不同极数的微型断路器、漏电保护器都能顺着导轨滑入安装，根据实际支路数量调整安装位置，灵活适配2P到12P不等的支路配置需求。

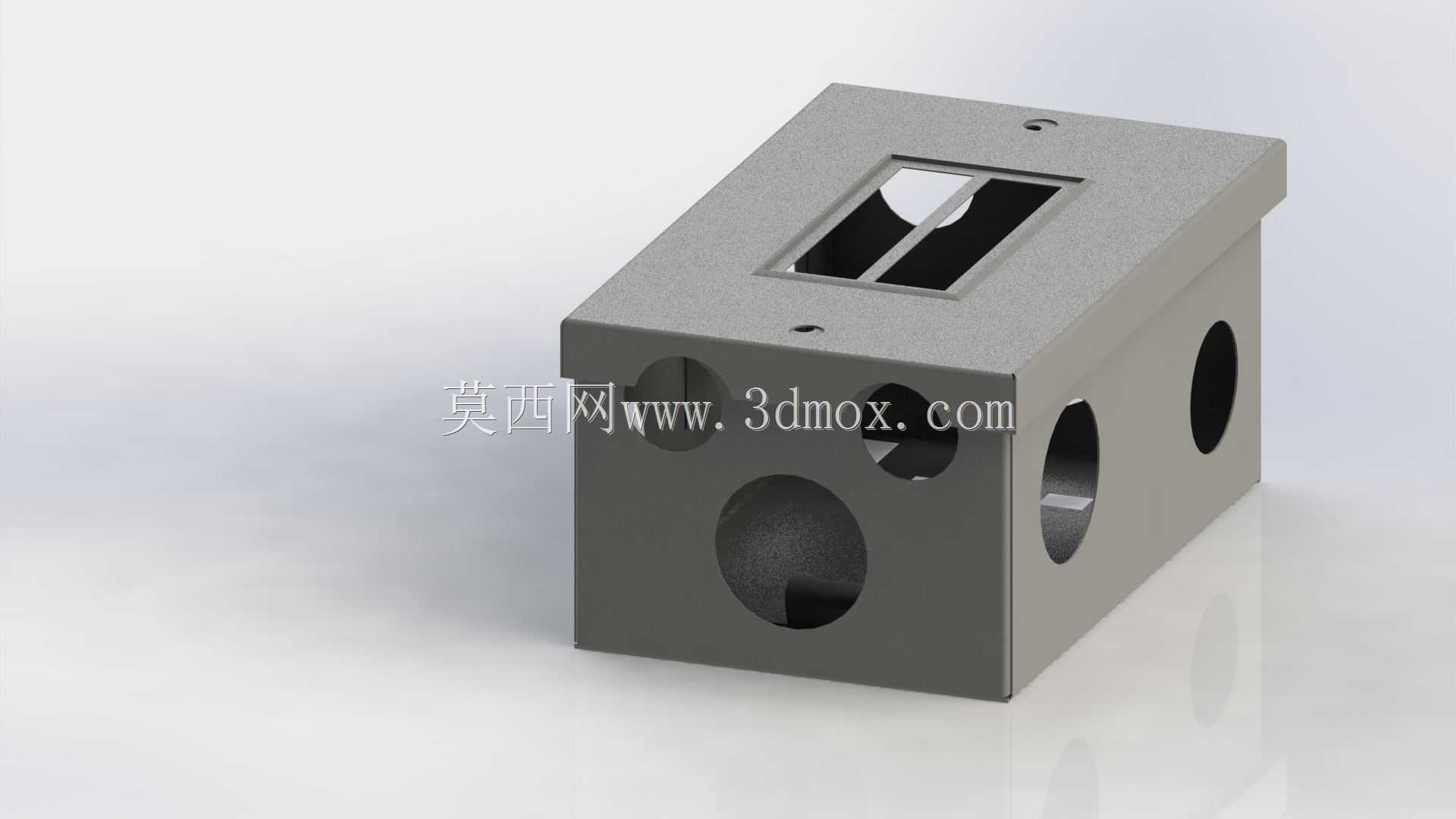

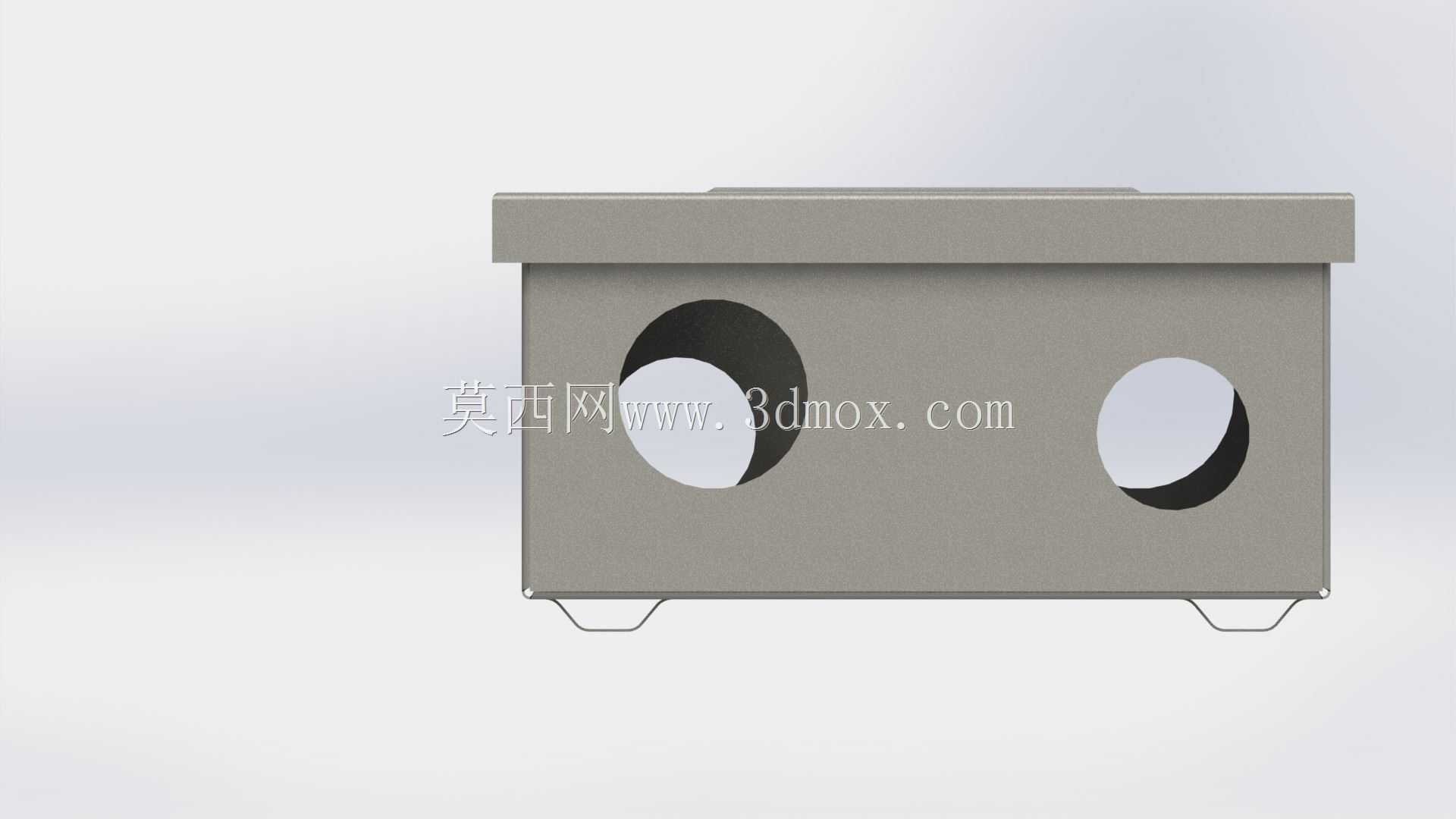

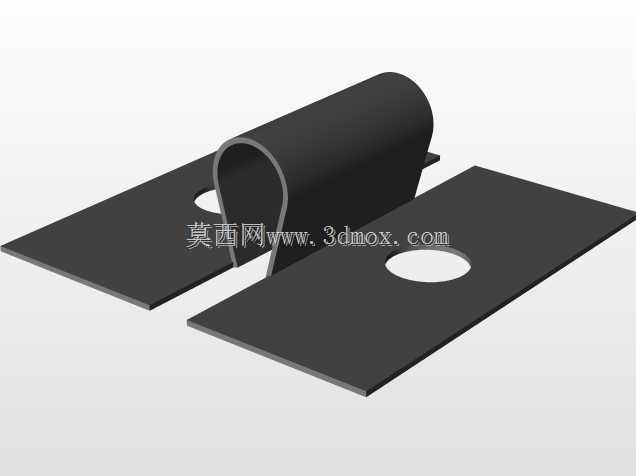

　　壳体的侧边预留了敲落孔结构，不同孔径的敲落孔对应不同线径的进出线电缆，施工时只需要根据实际走线方向敲掉对应位置的孔盖，就能穿入电缆配合格兰头做密封固定，不用现场用开孔器二次加工，既提升了施工效率，也避免现场开孔产生的毛刺划伤电缆绝缘层。从防护性能的设计细节来看，壳体板材的折边位置都做了圆角钝化处理，没有尖锐的毛刺棱角，施工人员安装接线时不会被割伤；板材接缝位置做了错位咬合的折边结构，配合箱体正面的盖板压紧后，能达到IP40级别的防护能力，可以阻挡直径大于1mm的固体异物进入壳体内部，适配干燥室内的常规使用场景，如果是在多尘、潮湿的特殊场景，也可以在接缝处加装密封胶条提升防护等级。

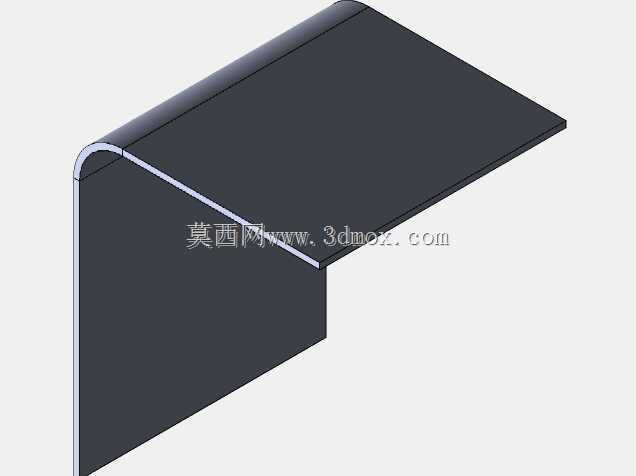

　　操作窗口的内框尺寸做了精准的公差控制，和配套的断路器操作手柄间隙控制在2mm以内，既不会因为间隙过大让异物掉入箱体内部，也不会因为间隙过小卡滞操作手柄，影响分合闸的操作手感。壳体表面做了静电喷塑处理，均匀的灰色塑层不仅能提升壳体的耐锈蚀能力，也能让壳体和常规的墙面装修色调协调，不会显得过于突兀。在实际选型应用时，这类箱体的尺寸设计刚好适配单排断路器的安装需求，不会占用过多的墙面空间，对于支路数量不多的配电场景，比如小型商铺的总进线加照明、插座支路，住宅的分户配电箱，或者是生产车间里单台设备的电源分线箱，都能很好地满足使用需求，相比大尺寸的多排配电柜，它的安装灵活性更高，成本也更低，完全能覆盖小容量配电场景的防护需求。建模过程中对板材的弯折半径做了符合实际冲压工艺的设置，所有折边的内R角都控制在0.5倍板材厚度，完全符合钣金加工的工艺要求，不会出现建模结构无法落地生产的问题；固定孔的位置、敲落孔的尺寸也都完全参照行业通用的配电箱体标准来设置，导出的工程图可以直接用于钣金下料加工，不需要二次调整结构参数。
