带球形手柄的凸轮传动执行机构结构

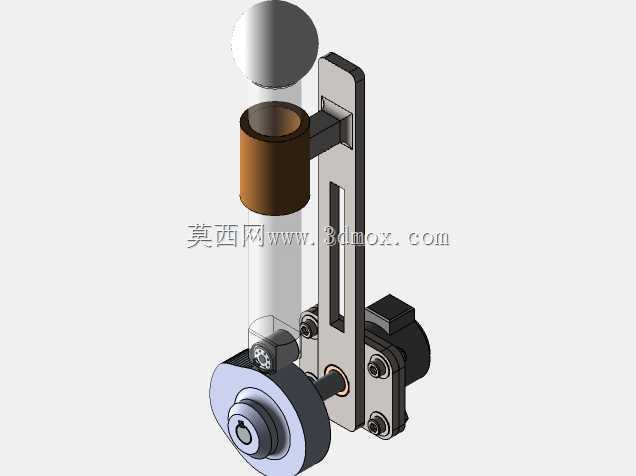

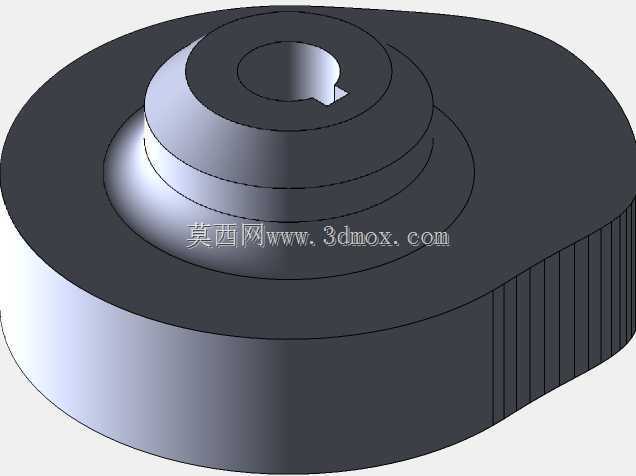

　　这套凸轮传动结构，常被集成在小型自动化进给设备、工位切换机构以及轻载往复执行单元中，核心作用是把电机输出的连续旋转运动，转化为执行端的定行程直线往复动作，相比气缸、电缸类直驱执行件，纯机械凸轮结构的动作时序完全靠型线锁定，不存在气源波动、伺服丢步带来的动作偏差，在高速轻载的重复动作工位上稳定性优势十分明显。从结构组成来看，整套机构分为动力输入、凸轮传动、导向支撑、执行输出四个部分，底部的盘形凸轮是整套结构的核心，型线加工精度直接决定执行端的运动规律，设计阶段需要根据工位要求的升程、回程速度、停留时长来绘制凸轮轮廓，比如需要执行端在最高位停留0.2秒完成压合动作，就要在凸轮对应转角位置设计同心圆弧段，保证从动件在该区间无位移。

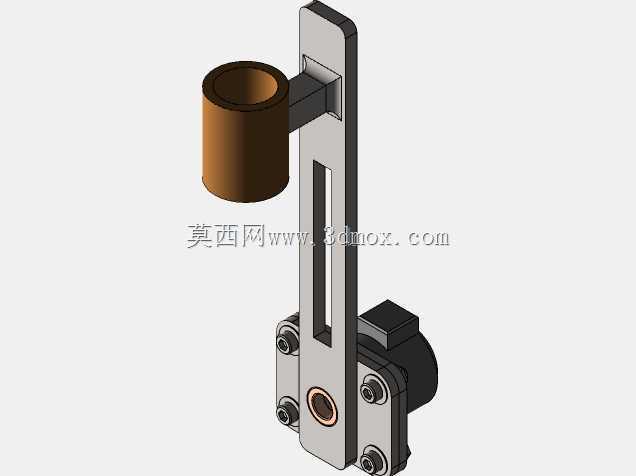

　　凸轮上方的从动件采用圆柱筒结构，下端与凸轮轮廓接触的位置加装了耐磨接触头，减少长期运行带来的型面磨损，从动件外部套有导向衬套，衬套固定在立式安装板上，安装板上开有长条形调节槽，可根据实际装配需求调整衬套的前后位置，补偿加工误差带来的同轴度偏差，同时也能适配不同升程的凸轮更换需求。执行端顶部的球形手柄，一方面可以在设备调试阶段手动扳动从动件，检查凸轮运动是否卡滞、行程是否符合要求，另一方面也可作为手动操作的执行端，在设备断电、检修状态下手动完成动作触发，避免硬撬机构带来的零件损伤。

　　安装边界方面，整套机构的安装基准为底部的电机安装面与立式支撑板的底面，两个安装面的平面度要求控制在0.05mm以内，安装时需要保证凸轮转轴与从动件的轴线垂直度误差不超过0.1mm，否则会出现从动件卡滞、接触偏磨的问题；机构的横向安装空间需要预留出凸轮直径1.2倍的操作距离，方便后期更换凸轮、调整间隙，纵向空间则要满足凸轮最大升程加上从动件自身长度的总高度，避免顶部执行端触碰到设备上层结构。设计过程中，从动件的导向长度需要达到自身直径的2.5倍以上，才能保证往复运动过程中不出现偏摆，尤其是在凸轮推动从动件快速上升的阶段，足够的导向长度可以抵消凸轮接触点的侧向分力，减少衬套的不均匀磨损。

　　凸轮与转轴之间采用平键连接传递扭矩，转轴两端通过轴承座固定在安装支架上，轴承座选用带座深沟球轴承，可承受一定的径向载荷，适配电机直连或者同步带传动的动力输入方式。在实际应用场景中，这类小尺寸凸轮机构常被用在电子产品组装工位的端子压合、小型包装设备的标签送料触发、轻工机械的工位间歇进给环节，相比连杆类往复机构，凸轮结构的运动曲线可以根据需求定制，能够实现等速运动、简谐运动等不同的运动规律，减少动作过程中的冲击，提升设备运行的平稳性。需要注意的是，这类凸轮机构属于接触式传动，长期运行需要在凸轮与从动件接触位置定期涂抹润滑脂，减少型面磨损，同时要定期检查固定螺栓的预紧力，避免安装板移位导致的运动卡滞。在建模阶段，需要重点验证凸轮转动全周期内从动件的运动轨迹是否存在干涉，尤其是凸轮转到近休止角位置时，从动件下落到底部的位置不能与转轴、轴承座等固定零件发生碰撞，同时要预留0.5-1mm的安全间隙，避免加工误差导致的装配干涉。导向衬套优先选用自润滑铜套材质，无需频繁加注润滑油也能保持较长的使用寿命，适合在洁净度要求较高的电子组装车间使用，避免油污污染产品。
