卧式10K阻值可调旋转电位器结构设计

　　在消费类电子、工业控制板卡、小型机电设备的信号调节回路里，这类卧式安装的旋转电位器是极为常见的被动调节元件，核心作用是通过转轴的旋转改变自身接入回路的电阻值，实现对信号幅值、输出电压、参考电平的连续线性调节，常见应用场景覆盖音频设备音量调节、工控面板参数微调、小型电源输出电压校准、实验测试台信号给定等多个领域，相比贴片式可调电阻，这类带延长转轴的电位器支持外接旋钮操作，无需借助工具即可完成参数调整，更适合需要频繁人工干预调节的设备面板安装场景。

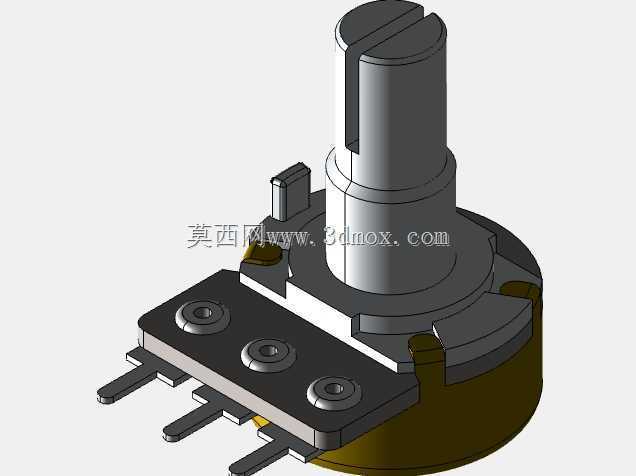

　　从结构设计逻辑来看，这款电位器采用卧式侧出引脚的布局，整体基座为圆形塑封结构，底部预留三个直插式焊片引脚，分别对应电阻体两端固定端与滑动抽头端，引脚间距符合常规PCB板通孔插装的通用间距规范，焊接时可直接穿过PCB预留通孔完成波峰焊或手工焊接，无需额外定制转接板。基座上方的金属安装基板带有三个均匀分布的定位沉孔，安装时可通过M2规格的小螺丝将电位器整体固定在设备面板或PCB支架上，沉孔设计可保证螺丝安装后顶面不突出基板平面，避免与转轴转动部分产生运动干涉。

　　转轴部分采用一字槽顶端设计，既可以直接套接塑料旋钮完成手动旋转调节，也可在调试阶段用一字螺丝刀伸入槽口完成初始阻值校准，转轴与基座之间的配合间隙控制在0.1mm以内，既保证转动时的顺滑无卡滞，也能避免径向晃动导致的阻值跳变问题。电阻体采用碳膜印刷工艺附着在基座内部的陶瓷基板上，滑动触点采用弹性铜合金材质，与转轴底部的转动拨盘联动，旋转角度范围设定为270度，对应阻值从0到标称10K的线性变化，全程转动阻尼均匀，无明显死区或跳变区间，可保证调节过程中信号变化的连续性。

　　安装边界方面，这款电位器整体高度从引脚底部到转轴顶端控制在18mm以内，圆形基座直径为16mm，侧出引脚的横向伸出长度为5mm，安装时在PCB上预留直径17mm的圆形安装空间即可满足装配需求，转轴中心到安装基板平面的高度为12mm，适配厚度1-3mm的设备面板安装，面板上仅需开设直径6.2mm的转轴过孔与三个对应M2螺丝的安装孔即可完成装配，无需额外的避让结构。设计时特意将三个引脚的折弯角度做了统一规范，引脚伸出基座底部的长度为3mm，可兼容厚度1.2-1.6mm的常规FR4 PCB板焊接要求，焊接后引脚露出PCB背面的长度控制在1mm以内，避免与背面其他元件产生空间干涉。

　　从实际使用的可靠性角度出发，这款电位器的基座外壳采用阻燃PBT材质注塑成型，可耐受波峰焊时260度的高温冲击，不会出现壳体融化变形的问题，金属安装基板采用镀锌钢板冲压成型，表面做钝化处理，长期使用不易生锈，可保证安装固定的结构强度。转轴部分采用黄铜材质车削加工，表面镀镍处理，耐磨性能优异，正常使用场景下旋转寿命可达1万次以上，完全满足民用及一般工业设备的使用周期要求。滑动触点与碳膜电阻体之间的接触压力经过反复调校，既保证接触可靠不会出现接触不良导致的信号杂音，也避免压力过大导致转动阻尼过重、碳膜磨损过快的问题。

　　在结构建模过程中，需要重点关注转轴与基座的同轴度公差，若同轴度偏差超过0.05mm，会导致转动时阻尼不均甚至卡滞，同时三个安装沉孔的位置度公差需要控制在0.1mm以内，避免安装时螺丝孔位不对中导致的装配应力，长期应力作用下可能导致塑封基座开裂。引脚的位置尺寸需要严格对应PCB封装尺寸，若引脚间距偏差超过0.2mm，会导致插装困难，甚至强行插装后引脚变形影响焊接可靠性。另外转轴顶端的一字槽尺寸需要匹配通用一字螺丝刀与常规旋钮的安装孔尺寸，槽宽1mm、槽深2mm的设计可兼容绝大多数标准配件，无需定制专用旋钮即可完成整机装配。
