南北向安装跟踪式抛物面聚光集热装置

　　在分布式光热供暖、工业中低温预热、偏远区域离网供电的光热转换场景中，抛物面槽式聚光结构是当前线聚焦光热路线里应用成熟度最高的结构形式，区别于点聚焦的塔式、碟式结构，这类线聚焦装置的加工精度要求、跟踪控制复杂度更低，更适配中小规模的分布式能源项目落地。这套结构的核心功能是通过曲面反射体将平行入射的太阳光线汇聚到焦线位置，架设在焦线处的真空集热管内部流通导热介质，就能把反射汇聚的辐射能转化为介质携带的热能，后续可对接供暖盘管、余热锅炉、温差发电模块等不同后端负载，实现光热能量的梯级利用。

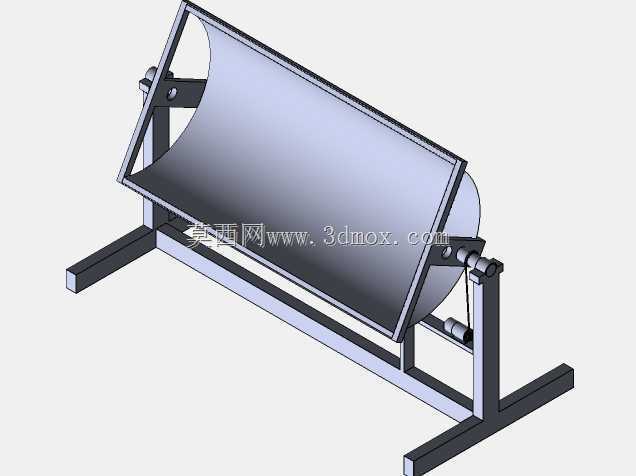

　　从结构设计逻辑来看，整个装置采用分体式支撑布局，底部是两根平行布置的纵向底梁，直接与现场的混凝土预埋基础或者预制钢结构支架连接，底梁两端向上延伸出对称的轴承支撑座，用来承载整个反射槽体的旋转轴系。反射槽体的框架采用矩形钢管拼焊成型，曲面轮廓严格按照抛物线函数轨迹加工，保证贴附在框架上的高反射率镜面能够形成连续的抛物反射面，避免出现局部曲面偏差导致焦线偏移、能量密度下降的问题。旋转轴的轴线沿东西方向水平布置，这样槽体在俯仰转动跟踪太阳高度角变化时，焦线始终能保持水平状态，不会出现集热管局部离焦的情况，这也是这类装置通常采用南北向排布的核心原因——固定东西向转轴后，仅需单轴跟踪即可覆盖全天太阳高度角变化，相比双轴跟踪结构减少了一套回转驱动，大幅降低了设备制造成本与后期维护工作量。

　　设计过程中需要重点考量几个边界条件：首先是反射面的抗风载能力，露天安装的聚光装置需要承受不同等级的风压，尤其是在槽体处于水平迎风姿态时，曲面反射面承受的风阻最大，框架的型钢选型、焊接节点的强度需要结合当地常年最大风速做校核，避免强风天气下结构变形甚至倾覆。其次是旋转轴系的转动阻力控制，整套反射槽体加上镜面的总重量全部由两端的轴承座承载，轴承选型需要兼顾径向承载能力与转动灵活性，配套的驱动机构可根据项目规模选择推杆式或者回转减速机式，保证跟踪过程中槽体转动平稳，不会出现抖动导致焦线偏移。另外，焦线位置的集热管安装支架需要预留足够的热胀冷缩余量，集热管在工作状态下温度会升至数百摄氏度，金属管路会产生明显的轴向伸长，如果支架完全锁死会导致管路弯曲变形，影响介质流通甚至出现焊缝开裂漏液的问题。

　　从安装边界来看，单组槽体的宽度通常在2米到2.5米区间，长度可根据项目需求拼接为4米、6米等不同规格，底部支撑梁的安装平面度需要控制在每米2毫米以内，避免安装后转轴出现卡滞。多组装置并排布置时，南北方向的间距需要结合当地纬度计算冬至日的阴影遮挡距离，保证上午九点到下午三点的有效工作时段内，前排装置不会对后排造成光线遮挡，最大化场地的利用效率。反射镜面的安装需要逐点做轮廓度检测，确保反射光线能够准确汇聚到集热管的外表面，通常要求焦斑的宽度不超过集热管外径的1.2倍，避免过多光线溢出集热管造成能量损失。

　　在实际运维层面，这套结构的转动副位置需要预留润滑注油点，露天环境下的轴承需要配备防尘防水密封圈，减少沙尘、雨水对转动部件的侵蚀。反射镜面表面采用耐候硬化涂层，降低日常风沙磨损对反射率的影响，日常清洁仅需采用清水冲洗即可，不需要特殊的清洁耗材。相比固定式的平板集热装置，这种带单轴跟踪的抛物面槽式结构能够将集热温度提升到150摄氏度到300摄氏度区间，既可以满足民用供暖、生活热水的需求，也能够对接食品加工、农副产品烘干等需要中温热源的工业场景，在相同占地面积下的集热效率比平板集热器高出40%以上，是分布式光热应用场景中性价比突出的技术路线。
