邦法里奥2马力卧式异步电动机结构

　　这款2马力规格的邦法里奥电机，在常规工业传动场景里覆盖的适配范围很广，从轻工生产线的输送带驱动、小型机床的主轴辅传，到食品包装设备的辊轴动力输入、农用小型机具的动力配套都能见到同结构产品的身影。作为工业场景里最基础的动力输出单元，它的核心功能是把输入的电能转化为稳定的旋转机械能，通过轴伸端的键连接结构把扭矩传递给后端负载，额定输出的2马力功率刚好匹配多数中小型设备的动力需求，既不会出现功率冗余带来的能耗浪费，也能避免长期满负载过载运行导致的绕组过热问题。

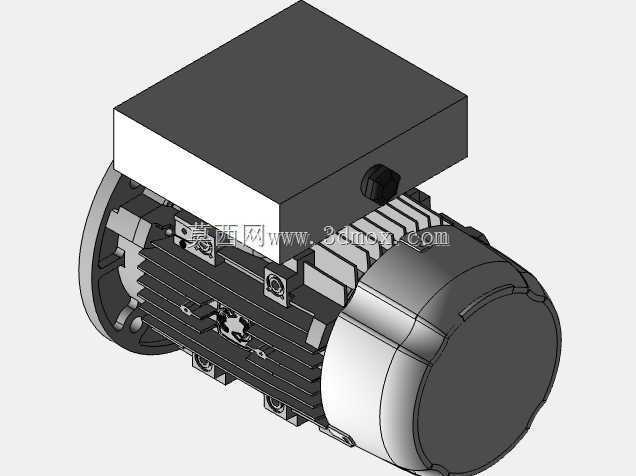

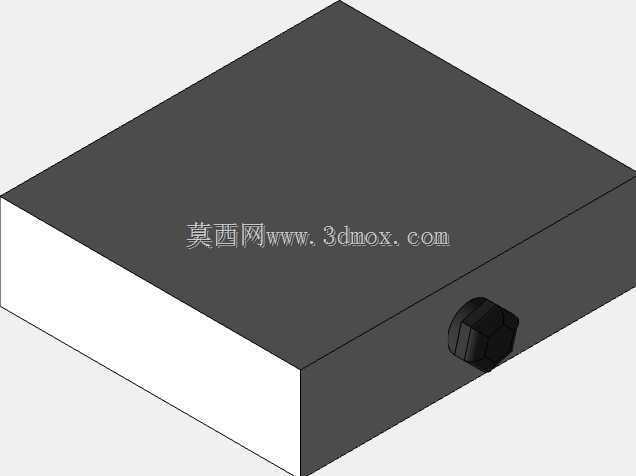

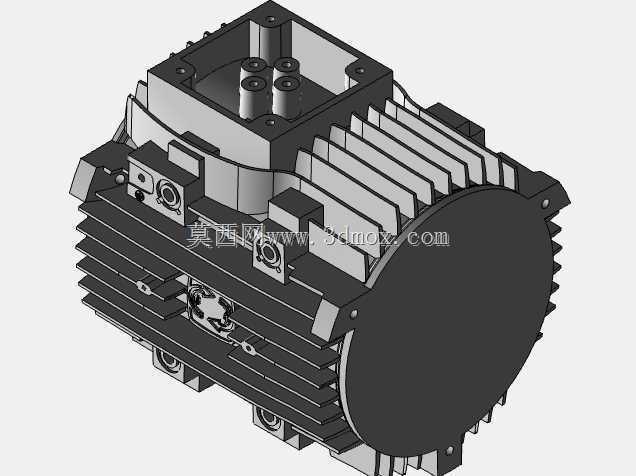

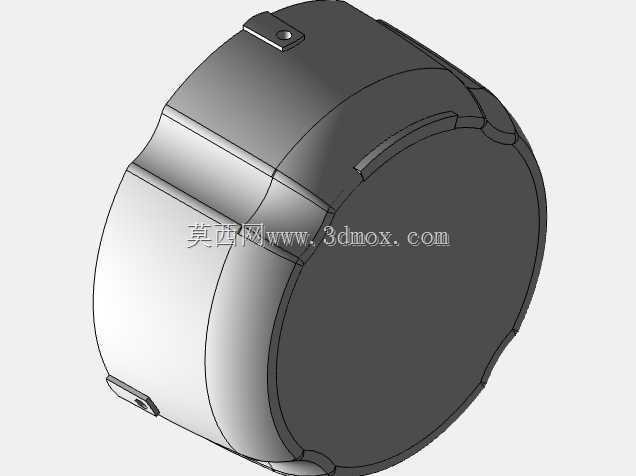

　　从结构设计思路来看，这款电机采用了行业通用的卧式安装脚座搭配前端法兰的双适配结构，机座部分的散热筋做了等距阵列排布，相邻筋条之间的留槽宽度经过散热效率校核，能保证电机在额定工况运行时，绕组产生的热量通过定子铁芯传导到机座后，顺着散热筋和流通空气完成热交换，不需要额外加装外置散热风机就能满足F级绝缘的温升要求。接线盒设置在机座顶部的居中位置，盒体的出线口预留了标准的密封锁头安装位，不管是从设备上方还是侧方走线，都能通过调整锁头方向完成线缆固定，避免线缆弯折半径过小导致的绝缘层破损。后端的风罩采用了卡扣加螺栓的双重固定方式，日常维护清理散热风叶积尘的时候，不需要完全拆下整个端盖就能完成操作，能减少一线运维人员的工作量。

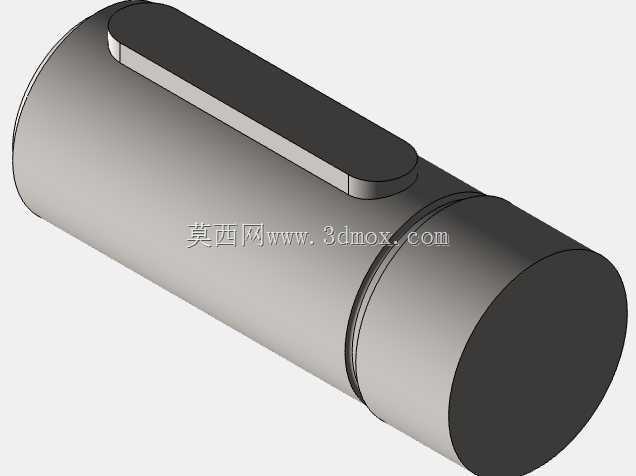

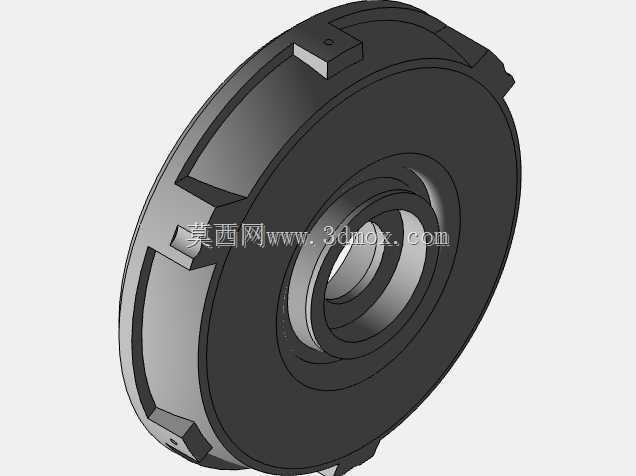

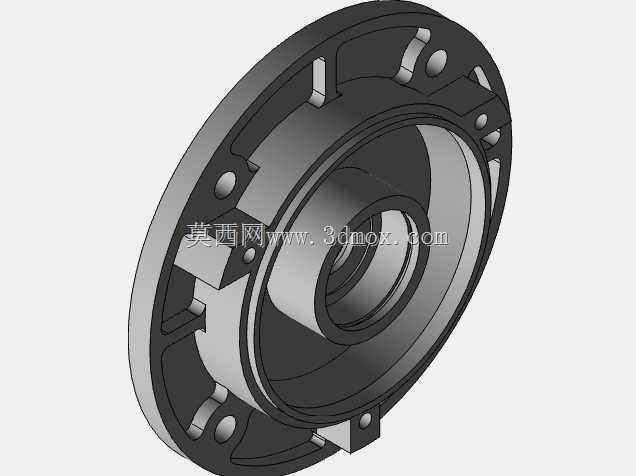

　　安装边界方面，这款电机的轴伸直径、键槽尺寸、脚座安装孔的孔距都严格遵循对应机座号的行业通用标准，前端法兰的止口直径、安装孔分布圆尺寸也和同功率段的通用电机完全互换，设备做选型替换的时候不需要重新加工安装位，只要核对轴伸长度和安装孔位就能直接装配。输出轴的轴肩位置做了圆角过渡处理，能避免长期传递扭矩时出现应力集中导致的轴断裂问题，轴承位的公差配合选用了过盈配合的公差带，既能保证内圈和轴的同步转动，也不会因为过盈量过大导致轴承装配时出现游隙变小的问题。机座和前后端盖的配合止口做了精车加工，装配后能保证定子和转子之间的气隙均匀度控制在合理范围内，避免气隙不均导致的运行异响、转矩脉动过大的问题。

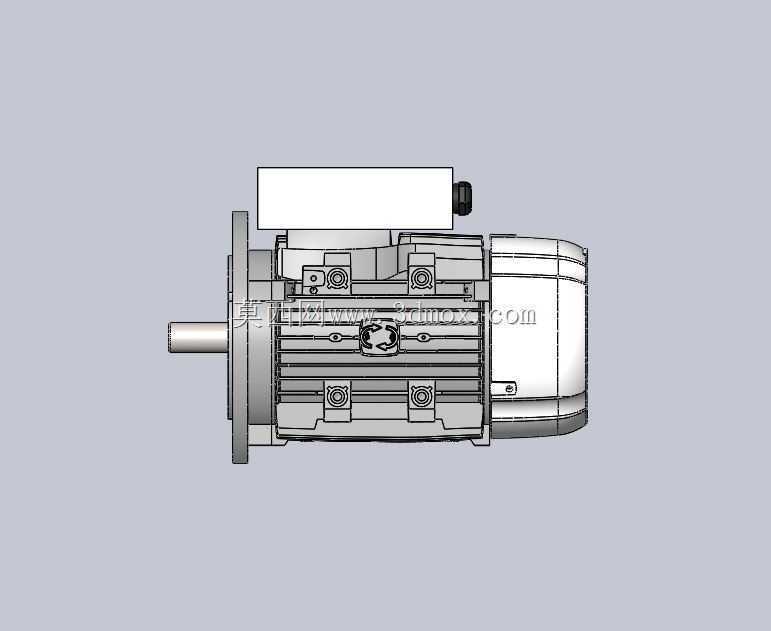

　　实际应用中，这款电机的运行转速对应常规4极异步电机的同步转速，额定负载下的转差率控制在标准范围内，启动转矩能满足带载启动的常规需求，不需要额外加装软启动装置就能直接驱动多数轻载启动的设备。机身表面的涂装采用了工业级的防锈漆处理，能适应车间内的轻度潮湿、少量粉尘的工作环境，接线盒内部的接线端子排预留了接地端子位置，能满足电气安全的接地要求，避免设备漏电带来的安全隐患。从建模细节来看，整个模型还原了电机的外部装配结构，包括散热筋的倒角、接线盒的固定螺栓、端盖的紧固螺栓位置、风罩的通风孔排布都和实物结构一致，结构设计人员做设备整体布局的时候，可以直接调用这个模型核对安装干涉、预留维护空间，不需要重新测绘外部尺寸就能完成整机的装配校验，能减少前期方案设计阶段的重复建模工作量。
