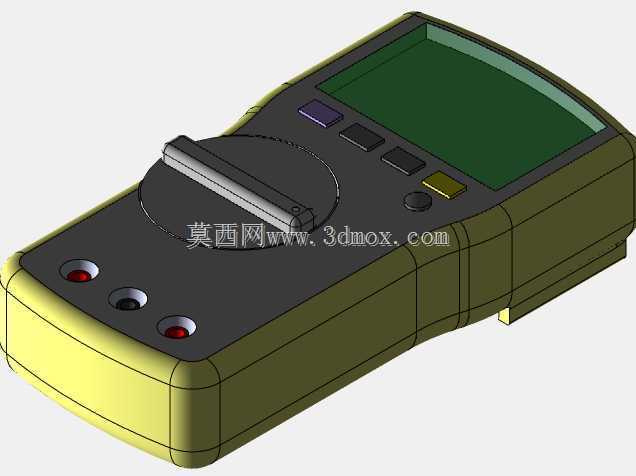

手持式数字万用表外观结构三维建模

　　日常电气运维、电子装调、实验室电路校验场景里，手持式万用表是一线作业人员接触频率最高的测量器具，小到电路板上的贴片元件通断判定，大到工业现场供电回路的电压核验，都离不开这类便携测量设备的支撑。这次完成的万用表结构建模，完全围绕手持作业的实际使用逻辑展开，没有做脱离实际工况的夸张造型设计。先从握持手感的边界尺寸说起，整机轮廓做了圆弧过渡处理，机身下半部分的握持区域厚度控制在单手握持舒适的区间，边角全部做了R角钝化，避免长期握持硌手，也能降低设备意外跌落时的应力集中破损概率。

　　机身正面的布局完全贴合实际操作习惯，上方的数显屏幕做了略微内凹的下沉设计，屏幕周边预留了透明防护面板的安装卡槽，既可以避免日常使用中硬物刮花屏幕，也能减少现场强光下的屏幕反光，方便作业人员快速读取测量数值。屏幕下方的功能按键区域，每个按键的凸起高度、按键间距都按照手指按压的操作尺寸做了排布，避免戴薄绝缘手套操作时出现误触，不同功能的按键做了细微的外形区分，不用低头看也能通过触感快速分辨功能档位。中间的旋转档位开关是整个设备的操作核心，建模时特意还原了档位转盘的阻尼结构安装位，转盘边缘做了防滑滚花结构，旋转时的档位停顿卡槽也做了对应结构预留，确保实际装配后每个测量档位切换清晰，不会出现跳档、档位虚位的问题。

　　转盘下方的测量表笔接口，按照常规万用表的接线规范做了位置排布，不同功能的接口做了孔径与深度的差异化设计，避免表笔插错带来的测量风险，接口周边的平面做了略微抬高的挡边，防止现场作业时的水渍、金属碎屑顺着接口缝隙进入机身内部。机身侧面做了防滑筋条结构，背面预留了电池仓的安装位与电池盖卡扣结构，电池仓的尺寸刚好适配常规9V叠层电池的安装空间，卡扣的扣合量按照日常频繁更换电池的磨损余量做了设计，不会出现使用一段时间后盖松动的问题。整个建模过程中，所有的结构拆分都考虑了实际注塑生产的拔模角度，壳体的壁厚保持均匀，没有出现壁厚突变导致的注塑缩痕风险，上下壳体的连接螺柱位置都做了筋位加强，避免螺丝锁附时出现柱体断裂的问题。

　　从实际应用的角度看，这个模型既可以作为电工工具类产品外观设计的结构参考，也能用于教学场景下的测量器具结构认知演示，所有的外形尺寸都贴合市面主流手持万用表的实际握持边界，没有做脱离实际使用的夸张变形，安装位的预留也完全符合常规电子元器件的装配公差要求，不管是做结构改型还是做产品渲染展示，都能直接对接后续的设计流程。
