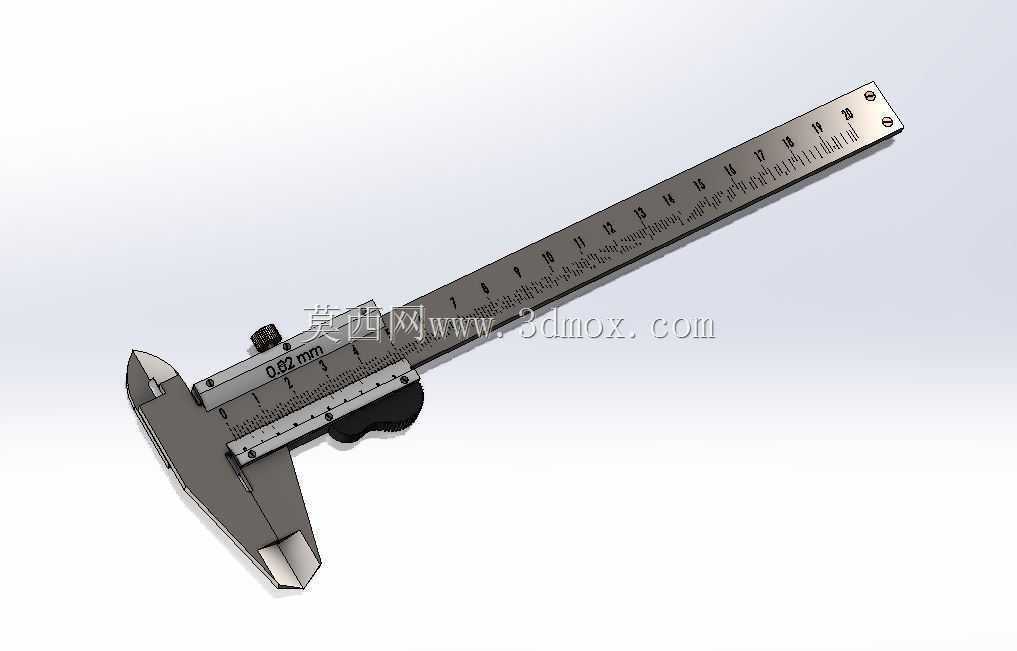

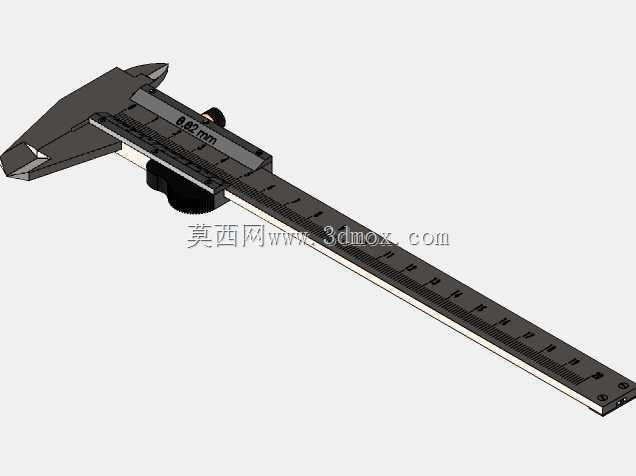

标准200毫米量程机械式游标卡尺

　　在机械加工现场的工序检验环节，这款200毫米量程的机械式游标卡尺是一线操作工人和质检人员最常取用的测量器具，它不需要外接电源，也不存在数显设备的电池亏电、读数漂移问题，哪怕在车间切削液飞溅、金属粉尘弥漫的恶劣工况下，只要尺身刻度没有被硬物刮花，就能稳定完成测量工作。日常使用中，它可以覆盖从原材料入厂检验的棒料外径、板材厚度测量，到机加工工序间的工件内径、台阶深度、孔距尺寸复核，再到成品出库前的关键尺寸抽检全流程，相比千分尺它的测量范围更宽，相比钢直尺它的测量精度能达到0.02毫米，完全能满足普通机加工、五金装配、设备维修场景下的尺寸公差检测需求。

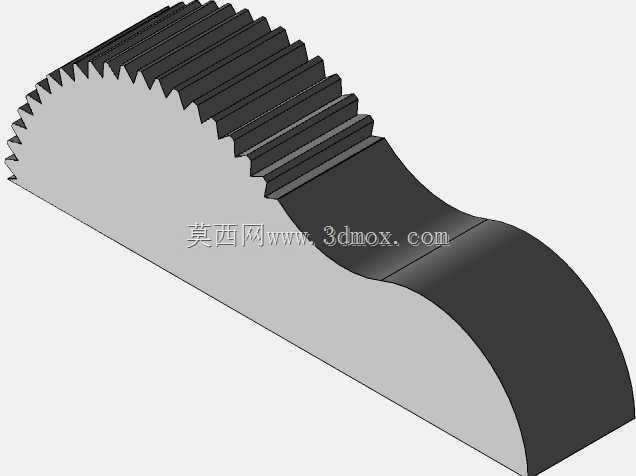

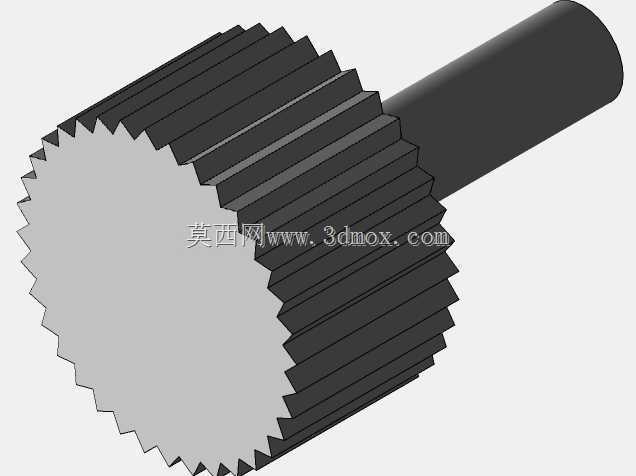

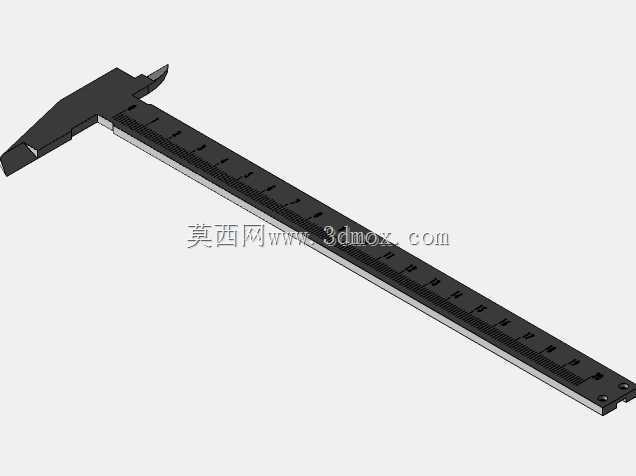

　　从结构设计来看，这款游标卡尺采用整体不锈钢尺身设计，主尺刻度通过激光蚀刻工艺加工，刻度线边缘清晰无毛刺，长期使用不会因为手指反复摩擦出现刻度磨损模糊的问题；尺框和主尺的配合面经过精磨处理，滑动阻尼均匀，既不会因为间隙过大出现测量时的晃动偏差，也不会因为阻尼过紧导致单手操作时推拉不畅。测量爪部分做了淬硬处理，刃口硬度达到HRC58-62，日常测量普通钢材、铝件、塑料件时不会因为轻微磕碰出现测量爪卷边、磨损的问题，内测量爪的圆弧面经过修磨，测量内孔尺寸时能和孔壁充分贴合，避免因为点接触导致的测量值偏小问题；深度测量杆和尺身端面保持严格齐平，测量台阶深度、盲孔深度时不会因为杆身倾斜出现读数误差。尺身上的锁紧螺钉采用滚花设计，操作人员戴劳保手套也能轻松拧动，锁紧后尺框不会发生位移，方便将卡尺从工件上取下后再仔细读数，避免在工件上直接读数时因为视线角度问题产生视差。

　　尺寸边界方面，这款卡尺主尺总长度在260毫米左右，尺身宽度16毫米，厚度6毫米，收纳时可以直接放入通用的卡尺塑料保护套中，不会占用过多工具箱空间；测量爪的最大张开距离对应200毫米量程，外测量爪的有效测量长度为40毫米，可以测量外径不超过200毫米、台阶高度不超过40毫米的工件，内测量爪的刀口厚度1.2毫米，可以测量内径大于10毫米的内孔尺寸，避免因为测量爪本身厚度导致小尺寸内孔无法伸入测量的问题；深度测量杆的截面尺寸为3×3毫米，测量深度时可以伸入宽度大于4毫米的槽或孔内，最大测量深度为200毫米，完全覆盖常规机械零件的深度测量需求。

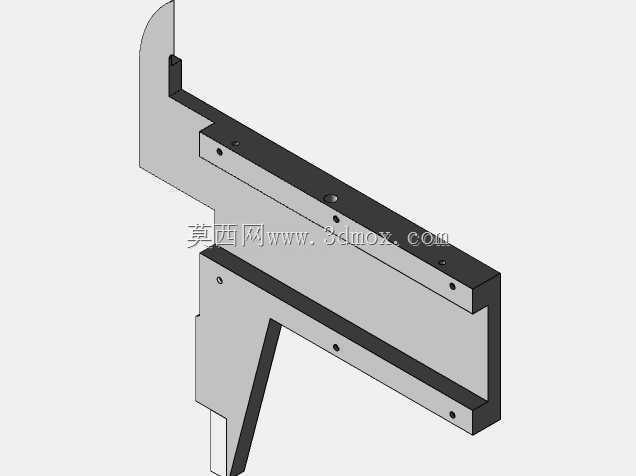

　　建模过程中，需要严格控制尺身和尺框的配合间隙，模拟实际产品的滑动装配关系，刻度线的间距要严格对应0.02毫米的精度标准，主尺每格1毫米，游标尺的50格总长度对应主尺49毫米，保证读数逻辑和实物完全一致；测量爪的形位公差要重点控制，两个外测量爪的测量面要保持平行，合拢时间隙不大于0.005毫米，避免建模时出现测量面错位导致的虚拟测量偏差。锁紧螺钉的位置要符合人体工程学，布置在尺框的拇指操作侧，方便操作人员在滑动尺框到测量位置后，拇指可以直接触碰到锁紧螺钉完成固定，不需要调整手部握持姿势。尺身尾部的深度杆要和尺身保持同轴，滑动过程中不会出现偏摆，伸出时和尺身端面的垂直度控制在0.01毫米以内，保证深度测量的准确性。

　　在实际教学和培训场景中，这款卡尺的三维模型也常被用于机械测量课程的虚拟演示，通过拆解模型可以直观展示游标尺的读数原理、尺框的滑动配合结构、锁紧机构的工作方式，帮助初学者快速理解游标卡尺的结构组成和测量逻辑，避免纯理论讲解的抽象感。在装配线的工装设计环节，也可以调用这个模型来模拟测量工位的操作空间，确认卡尺在工位上的取放、操作不会和周边工装、夹具发生干涉，提前优化工位布局，减少现场调试的工作量。
