便携式鱼雷型水平测量工具结构设计

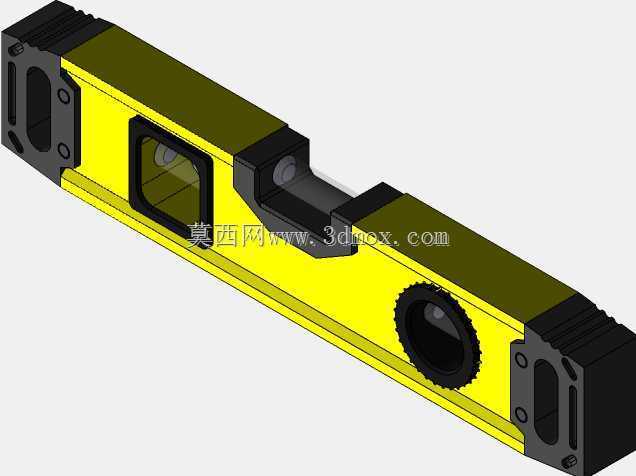

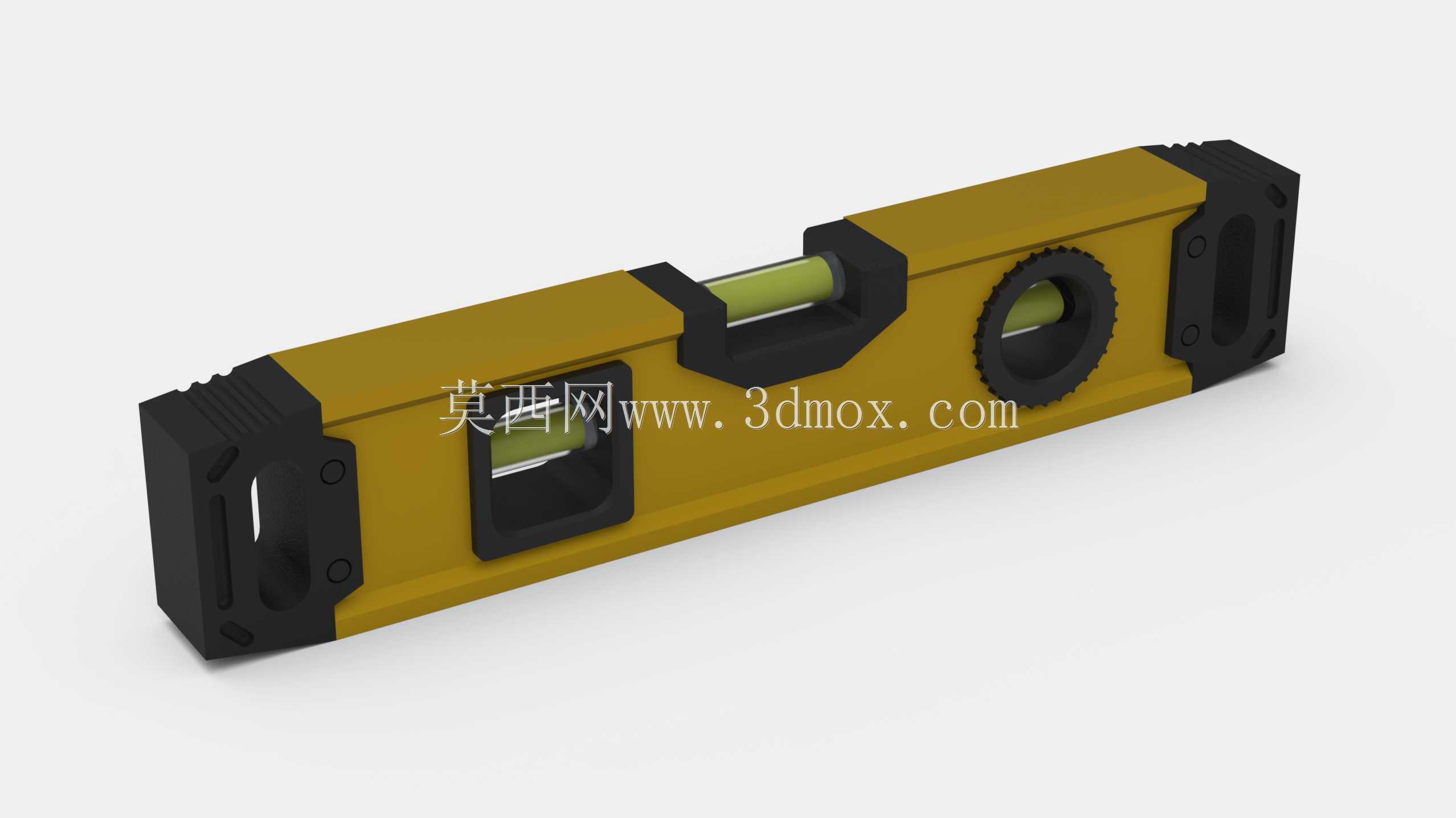

　　这款鱼雷型水平测量工具，是现场安装、设备调试、家装施工场景里高频使用的便携量具，区别于长尺身的普通水平尺，紧凑的尺身结构专门适配狭窄空间内的找平作业，比如设备机架内部的安装面找正、管道铺设的坡度校验、门窗框安装的垂直水平度确认，甚至是小型工装夹具的装配调平，都能靠它完成快速测量。从结构设计来看，尺身主体采用铝合金挤压型材作为基体，既保证了长期使用的刚性，不会因为日常磕碰出现尺身弯曲变形，又控制了整体重量，方便单手握持操作，两端包裹的抗冲击橡胶端盖，是针对现场作业经常出现的失手掉落、磕碰工位边缘的情况设计的，橡胶材质的缓冲性能可以吸收大部分冲击能量，避免内部的水准泡组件因为震动出现偏移、漏液的问题，端盖上预留的挂孔也方便作业时将其挂在工具腰带上，随取随用不用反复收纳到工具包内。尺身上集成了三个不同方向的水准泡，分别对应水平测量、垂直测量、45度倾角测量三个常用工况，水准泡的安装座做了密封处理，防止现场的粉尘、切削液、水渍进入泡体周围影响读数清晰度，每个水准泡周边都做了凸台防护，避免尺身平放时摩擦到水准泡的透明外罩，长期使用也不会出现外罩磨花看不清刻度线的问题。尺身侧面加工的V型槽结构，是专门针对圆柱形工件测量设计的，比如铺设圆形钢管、安装圆导轨的时候，V型槽可以卡在圆柱面上，不会出现尺身打滑偏移的情况，保证测量数据的准确性，这个结构也让它可以适配平面、弧面两种不同的被测表面，不用额外搭配辅助块就能完成测量。

　　在建模过程中，首先要确认尺身的截面轮廓，铝合金型材的壁厚控制在1.8mm左右，这个厚度既能满足尺身直线度的刚性要求，又不会让整体重量过大，尺身总长度控制在230mm上下，这个长度刚好可以伸进大部分设备的机架间隙，同时又有足够的测量基准长度，不会因为尺身过短导致测量误差过大。水准泡的安装孔位需要和尺身的基准面做严格的垂直度、平行度校验，水平泡的轴线必须和尺身底面完全平行，垂直泡的轴线必须和尺身底面完全垂直，45度泡的轴线要和底面成精准的45度夹角，安装座的固定结构采用过盈配合加密封胶的方式，避免长期使用后泡体出现松动移位。两端的橡胶端盖和尺身采用卡扣加粘接的固定方式，卡扣结构方便后期如果端盖损坏可以快速更换，粘接层则可以防止端盖在磕碰时脱落，端盖表面做的防滑纹理，在戴劳保手套操作的时候也能稳稳拿住，不会出现打滑脱手的情况。尺身表面的涂层采用静电喷塑工艺，黄色的高可见度配色在杂乱的施工现场很容易被找到，涂层的耐磨性能可以应对日常和金属工件、水泥墙面的摩擦，不会轻易出现掉漆露底的情况。

　　从实际使用的边界条件来看，这款水平尺可以在-10℃到50℃的环境温度下正常使用，不会因为温度过低导致水准泡内的液体凝固，也不会因为温度过高出现液体膨胀漏液的问题，尺身的直线度公差控制在0.5mm/m以内，完全满足现场施工、设备安装的精度要求，不需要像实验室级别的量具那样做严苛的恒温保存，适合在车间、工地等复杂环境下长期使用。很多现场作业人员在做小型设备调平的时候，不愿意用长度超过1米的大型水平尺，就是因为大尺身在狭窄空间里转不开身，这种紧凑型的鱼雷水平尺刚好填补了这个使用场景的空白，不管是水电工安装管道、木工做家具组装、机修工调试设备支脚、装修工安装门窗吊柜，都能快速完成水平和垂直方向的校验，不需要复杂的操作，只要将尺身贴在被测表面，等待水准泡内的气泡稳定到刻度线中间位置，就代表被测面达到了对应的角度要求。

　　在结构细节上，尺身底面做了精铣加工，保证整个测量基准面的平面度，不会因为型材挤压的变形导致基准面出现凹凸，影响测量结果，侧面的V型槽也做了铣削加工，槽的角度为90度，可以适配直径从10mm到80mm的圆柱形工件，覆盖了现场大部分圆管、圆轴的测量需求。水准泡采用的是亚克力透明外罩，抗冲击性能比玻璃材质好很多，即使不小心掉在水泥地上也不容易碎裂，泡内的液体采用低粘度的专用填充液，气泡移动速度快，不会出现液体粘滞导致气泡停留位置不准的问题，每个水准泡上都刻有三道环形刻度线，中间的刻度线是基准位置，两侧的刻度线可以辅助判断倾斜的偏差程度，方便作业人员快速调整被测件的角度。
