可调式角度测量量角器结构设计

项目分类:量具 发布时间:2025-01-05 ID:883289
  • 可调式角度测量量角器结构设计
  • 可调式角度测量量角器结构设计
  • 可调式角度测量量角器结构设计
  • 可调式角度测量量角器结构设计
  • 可调式角度测量量角器结构设计
  • 可调式角度测量量角器结构设计

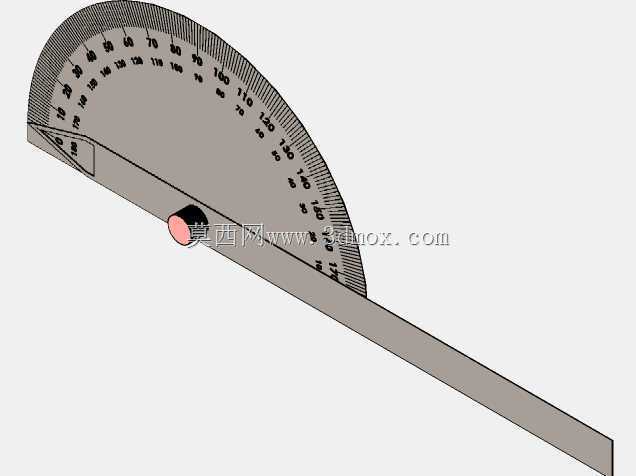

  在机械加工现场的工序检验环节、教学实训的角度测绘场景、五金装配的角度校准工位,这类带活动摆臂的角度量角器是出镜率极高的基础测量器具,区别于固定刻度的单片式量角器,这款结构通过转轴铰接的摆臂设计,能直接完成工件夹角、斜面倾角、折弯角度的接触式测量,不需要额外换算辅助线数值,一线操作工人拿取后可直接贴靠被测面读数,大幅降低现场测量的操作门槛。

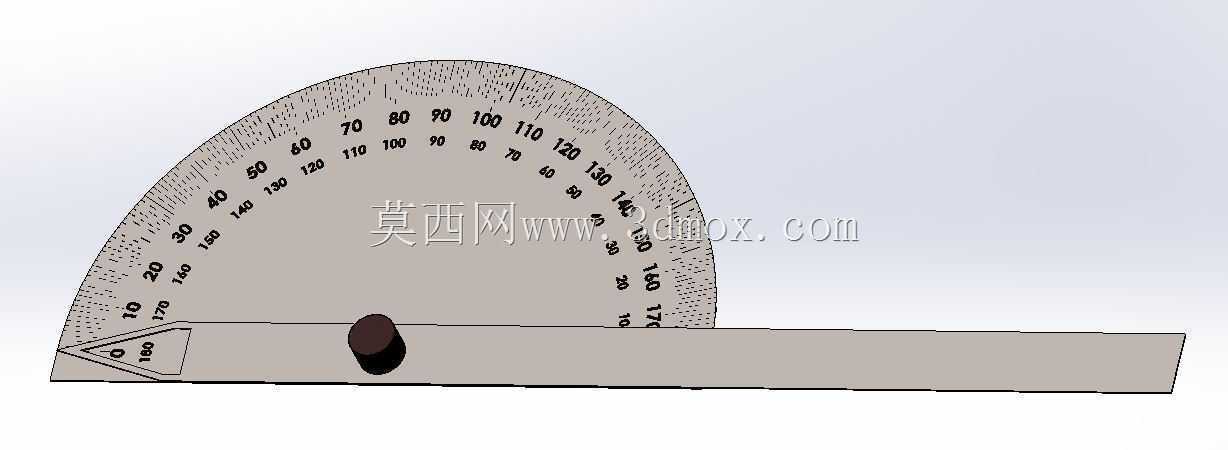

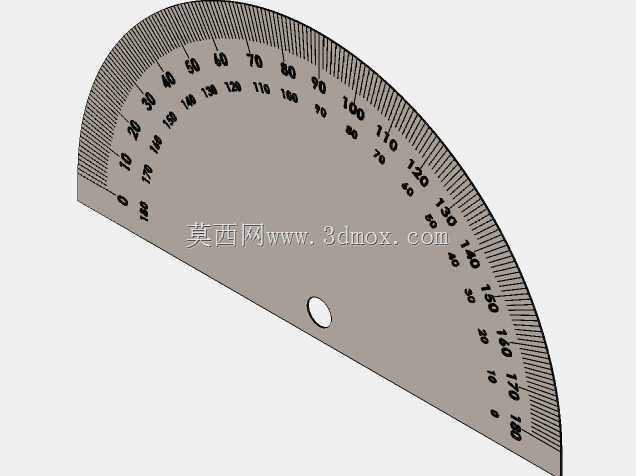

  从结构设计逻辑来看,整个量角器分为刻度盘主体、活动摆臂、转轴锁紧组件三个核心部分,刻度盘采用半圆弧180度刻度布局,刻度线从0度到180度双向标注,正反两个方向的角度都能直接读取,不需要翻转量具适配测量方向,刻度盘边缘做了0.5毫米的倒角处理,贴靠工件基准面时不会因为锐边刮伤工件表面,也能避免量具自身磕碰后出现刻度缺损。活动摆臂采用平直长条结构,测量面做了平面度校准,直线度公差控制在0.02毫米每100毫米长度范围内,贴靠被测斜面时能保证完全贴合,不会因为摆臂变形出现测量误差,摆臂与刻度盘的铰接位置采用铜质衬套配合锁紧旋钮,调整角度时阻尼均匀,既不会因为过松出现摆臂自行滑移,也不会因为阻尼过大导致单手无法操作,锁紧后摆臂与刻度盘的相对位置不会发生偏移,方便测量后拿取量具读数,避免移动过程中角度变动导致数值偏差。

  从实际使用的边界尺寸来看,刻度盘的半径控制在80毫米,摆臂总长度为180毫米,能够覆盖大部分常规机加工零件、钣金折弯件、教学模型的角度测量需求,当测量深度超过150毫米的深腔内角时,摆臂长度足够伸入腔体内部贴靠被测面,不需要额外接长辅助件;整体厚度控制在3毫米,既保证了量具自身的结构刚性,不会因为手持力度过大出现翘曲变形,也能伸入狭窄缝隙完成角度测量,不会因为量具厚度过大无法贴靠基准面。转轴位置的锁紧旋钮直径为12毫米,表面做了滚花处理,戴劳保手套操作时也能轻松拧动锁紧,不需要摘下手套调整,适配车间现场的操作习惯。

  设计过程中重点考虑了长期使用的磨损补偿问题,铰接位置的衬套采用耐磨锡青铜材质,长期反复转动摆臂也不会出现轴孔间隙过大的问题,当使用一段时间后出现轻微间隙时,可以通过转轴端部的紧定螺钉调整预紧力,消除配合间隙,不需要整体更换量具,延长整体使用寿命。刻度盘的刻度采用蚀刻填漆工艺,刻度线深度为0.1毫米,填充黑色耐磨油漆,长期使用摩擦也不会出现刻度磨花模糊的问题,相比印刷刻度的量具,耐用性提升数倍,适合车间现场复杂的使用环境。摆臂的非测量面做了喷砂氧化处理,握持时不易打滑,也能避免日常使用中生锈腐蚀,不需要频繁做防锈保养。

  在实际应用场景中,这款量角器除了常规的静态角度测量,还可以配合划线针完成工件表面的角度划线工序,将量角器调整到需要的划线角度后锁紧摆臂,以摆臂边缘为导向直接在工件表面划出角度线,不需要额外搭配角度尺组合作业,在钣金下料、钳工划线、木工作业等场景下都能适配。针对教学场景的使用需求,整个结构没有易脱落的小零件,学生反复操作调整也不会出现零件散落的问题,摆臂的转动角度无卡顿,能够直观演示角度变化与刻度读数的对应关系,帮助初学者快速理解角度测量的基本原理。在设备安装调试场景中,这类量角器可以快速检测导轨安装面的倾斜角度、支架的安装夹角,不需要携带复杂的光电测量设备,单人即可快速完成检测作业,适合现场快速巡检使用。

  从结构建模的细节来看,所有配合面都做了公差匹配设计,转轴与衬套的配合采用H7/g6间隙配合,保证转动灵活的同时不会出现径向窜动,刻度盘的基准面与摆臂的测量面在0度位置时完全齐平,零位误差控制在0.1度以内,符合常规通用量具的精度要求,能够满足普通机加工、装配、教学场景的测量精度需求,不需要过高的制造成本就能实现可靠的测量功能。
