可调节高度水平支撑福马脚轮结构

　　在工业生产场景中，这类带调节功能的脚轮常被用于需要兼顾移动便利性与工位固定稳定性的设备底部，比如中小型电子生产测试治具、实验室精密仪器台、轻型自动化输送线接驳台、车间可移动工具柜等场景，既可以在需要移位时通过滚轮实现短距离推移，不需要额外借助叉车或者吊装工具，单人即可完成设备位置调整，到位后又能通过调节结构将滚轮抬升，让支撑底座直接接触地面，避免设备长期放置时滚轮受压变形，同时消除滚轮带来的窜动间隙，保证设备放置的水平度与稳定性，减少设备运行过程中因滚轮弹性形变产生的振动偏移。

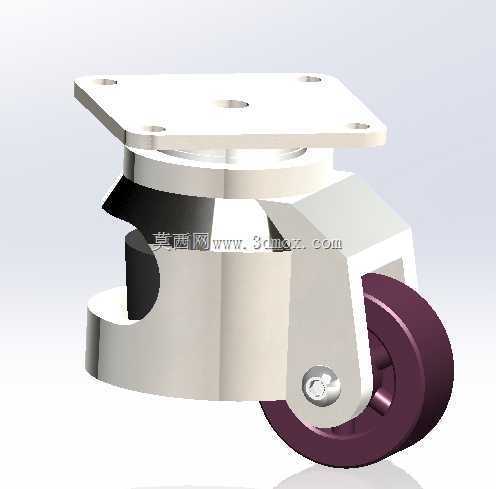

　　从结构设计逻辑来看，这款脚轮采用了顶板安装的结构形式，顶部方形安装板预留了四个安装孔位，对应M8规格的连接螺栓，安装时可以直接通过螺栓将脚轮固定在设备底部的安装梁或者底板上，不需要额外设计复杂的连接转接件，适配大多数型材框架、钢板折弯机架的底部安装需求。安装板下方设置了回转支撑结构，可以实现360度水平方向旋转，推移设备时滚轮可以自动跟随行进方向转向，不需要额外设置转向机构，推移过程转向阻力小，不会出现卡滞别劲的情况。

　　核心的高度调节功能集成在脚轮的主体支撑结构中，调节动作不需要额外拆卸部件，只需要通过对应规格的扳手转动调节部位，就可以实现支撑底座与滚轮的相对高度变化：当需要移动设备时，反向转动调节结构，让滚轮向下伸出超出支撑底座底面，此时整个设备的重量由滚轮承载，可以顺畅推移；当设备移动到指定工位后，正向转动调节结构，让支撑底座向下伸出，将滚轮抬离地面，此时设备重量由金属支撑底座承载，接触面积更大，对地压强更小，不会在环氧地坪、PVC地坪等车间常见地面上留下压痕，同时支撑结构为刚性接触，不存在滚轮橡胶层的弹性形变，能够保证设备长时间放置的水平精度，对于有水平度要求的检测类、加工类设备来说，这种结构可以避免因滚轮形变导致的设备倾斜，影响加工或者检测精度。

　　尺寸参数的设计完全匹配轻型工业设备的承载需求，滚轮直径设置为62毫米，这个尺寸的滚轮在推移过程中可以轻松越过车间地面常见的接缝、小颗粒杂物、微小地面高差，不会因为滚轮过小导致推移时卡滞，同时滚轮采用聚氨酯材质，硬度适中，推移过程噪音小，不会划伤地面，也具备足够的耐磨性能，满足日常频繁移位的使用需求。顶部安装板尺寸为70毫米×70毫米，四个安装孔分布在安装板的四个角位，孔位对应M8螺栓的安装尺寸，这个安装尺寸可以直接适配40系列、45系列工业铝型材的端面安装，也可以适配厚度3毫米以上的钢板折弯机架的底部安装，不需要对安装面做额外的扩孔或者焊接转接件处理，安装适配性较强。

　　从结构细节来看，滚轮的转轴部位设置了耐磨轴套，长期使用不会因为磨损出现旷量，转向部位的回转支撑采用了大接触面的结构，承载时受力均匀，不会出现转向卡顿或者偏载变形的问题。主体支撑结构采用金属材质一体成型，强度足够支撑单轮数百公斤的载荷，四个同规格脚轮搭配使用时，可以满足总重一吨以内的轻型设备的移动与支撑需求。调节结构的螺纹采用了大螺距梯形螺纹，调节过程省力，同时具备自锁性能，调节到指定高度后不会因为设备振动出现自行回落的问题，不需要额外设置锁紧螺母，简化了操作步骤。

　　在实际选型应用中，这类脚轮常被替代传统的固定支撑脚加单独万向轮的组合方案，传统方案需要分别安装支撑脚和滚轮，移位时需要逐个调节支撑脚高度，操作繁琐，而这种集成式的调节脚轮将移动与支撑功能集成在单个部件上，安装时只需要在设备底部四个角位固定四个脚轮即可，不需要额外布置其他支撑部件，减少了设备底部的零件数量，也降低了机架加工时的孔位加工复杂度，同时调节操作集中在单个脚轮上，单人即可完成设备的移位与固定操作，大幅提升了车间内设备布局调整的效率。对于需要经常换产、调整工位布局的柔性生产车间来说，这类脚轮的应用可以大幅减少设备移位的辅助时间，提升产线调整的灵活性，同时固定后的支撑精度也能满足精密生产设备的水平度要求，不会因为采用脚轮支撑而降低设备的运行稳定性。
