摩托车后减震螺旋弹簧悬挂组件结构

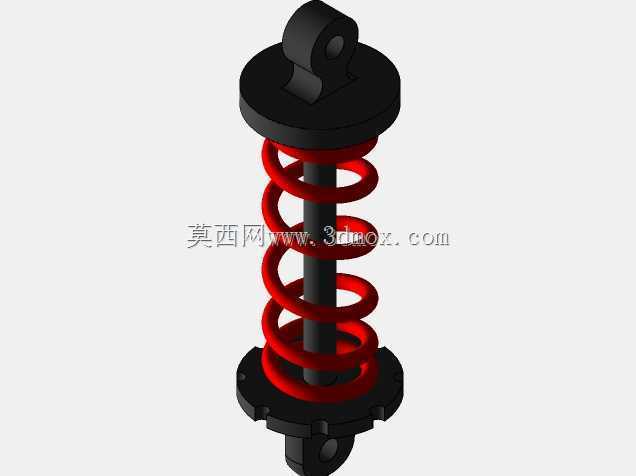

　　该悬挂缓冲组件主要面向两轮代步车辆、小型休闲卡丁车的后悬挂系统设计，核心作用是承接车架与后轮摇臂之间的动态载荷，过滤路面颠簸带来的竖向冲击，避免刚性冲击直接传递至车架主体，提升行驶过程中的平顺性与部件使用寿命。从结构组成来看，组件上下两端设置了带安装耳座的圆形端盖，端盖边缘做了阶梯式限位结构，能够精准卡合弹簧的两端支撑圈，避免弹簧在大行程压缩过程中出现径向滑移、脱出的问题；中间的导向柱贯穿弹簧内圈，与上下端盖的中心孔位配合，为弹簧的压缩回弹提供径向导向，防止弹簧受侧向力时发生弯曲变形，保证缓冲力始终沿竖向传递。

　　上下端盖的耳座采用同轴通孔设计，安装时可通过销轴分别与车架安装位、摇臂铰接座连接，铰接结构能够适配悬挂跳动过程中的小角度摆动，避免连接位置出现应力集中断裂的问题。设计过程中，弹簧的线径、圈数、有效行程经过匹配计算，在常规铺装路面行驶时，弹簧的预压缩量能够承接车身自重带来的静载荷，遇到凸起路面时，弹簧可在有效行程内压缩吸能，回落过程中依靠自身刚度提供复位支撑，不会出现触底或者回弹过硬的问题。端盖的外径尺寸略大于弹簧外圈直径，一方面能够对弹簧端部形成全周防护，避免行驶过程中飞溅的碎石、泥沙直接撞击弹簧表面造成涂层损伤，另一方面也能在弹簧压缩到极限行程时提供硬限位，防止弹簧并圈后产生塑性变形。

　　从安装边界来看，组件在自由状态下的总高度适配125cc级别通勤摩托车、小型单人卡丁车的后悬挂安装间距，两端耳座的通孔直径匹配常规规格的连接销轴，安装时不需要对原有车架、摇臂的安装位做额外修改，可直接替换同规格的原厂减震支撑部件。实际应用场景中，这类弹簧悬挂组件结构简单可靠，没有复杂的阻尼油路结构，维护成本极低，仅需要定期检查铰接位置的磨损情况、弹簧表面是否有裂纹即可，非常适合低成本休闲车辆、短途代步车辆的后悬挂使用，也可作为小型非道路移动设备的缓冲支撑部件，承接设备运行过程中的竖向振动载荷，避免设备主体结构长期受振动影响出现紧固件松动、结构疲劳的问题。

　　建模过程中，弹簧部分采用螺旋扫描特征生成，严格匹配弹簧的节距、支撑圈磨平结构，上下端盖的安装耳座做了圆角过渡处理，避免应力集中，导向柱与端盖的配合位置做了同轴度约束，保证整体装配后各部件的位置精度符合实际装配要求，能够直接用于结构验证、装配干涉检查以及后续的工程图输出。
