双页平开合页结构三维设计

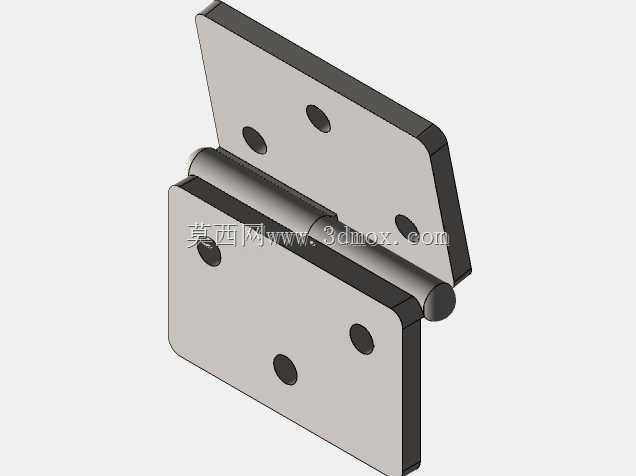

　　日常做设备防护门、柜体箱门、小型设备舱门的结构设计时，合页是绕不开的基础连接件，很多刚入行的工程师容易忽略合页的安装边界校核，等到现场装配时才发现门板开合干涉、螺钉孔位对不上、合页承重不足导致门板下垂的问题，反而要返工修改门板或者框架的结构，耽误整体项目进度。这次建模的这款双页平开合页，是针对常规厚度1.5-3mm的冷轧钢板门板、铝合金型材框架门设计的通用款，在做结构之前先梳理了实际使用中的几个核心痛点：首先是常规小合页的页片边缘做直角处理，装配时容易刮伤安装人员的手部，也容易在门板开合时剐蹭框架表面的喷涂层，所以这次的页片四个边角都做了R2的圆角过渡，既消除了锐边安全隐患，也能避免开合过程中的涂层剐蹭问题。其次是合页的转轴部分，没有采用市面上薄款合页的卷边直接穿轴的结构，而是做了整段式的轴套包裹，转轴采用间隙配合公差，单边预留0.05mm的转动间隙，既保证门板开合时没有卡顿感，也能避免长期使用后卷边磨损导致的转轴松旷、门板错位问题。页片上的安装孔位做了对称排布，单页三个沉头孔，孔位间距按照常用的20mm、40mm模数设计，适配市面上通用的M5沉头螺钉，沉头孔的深度做了1.2mm的限位，保证螺钉安装后头部完全埋入页片表面，不会突出刮蹭门板或者框架表面。

　　在安装边界的校核上，这款合页的闭合总厚度为6mm，单页厚度2.5mm，转轴直径8mm，安装时需要在门板和框架的贴合侧预留1mm的装配间隙，避免门板闭合时和框架发生硬干涉；开合角度可以达到180度，完全满足常规防护门、柜体门的全开需求，不会因为开合角度不足导致设备内部维护操作空间受限。做三维建模的时候，特意把页片的安装孔位做了参数化关联，如果后续需要适配不同厚度的门板、或者不同的安装孔距，只需要修改对应的参数就能快速调整模型尺寸，不需要重新绘制草图。

　　另外在转轴的两端做了翻边铆接结构，模拟实际生产中的铆压工艺，保证转轴不会从轴套中脱出，模型的装配体里也做了开合角度的限位配合，可以直接在软件里模拟门板的开合过程，提前检查和周边结构的干涉情况，不用等到实物装配才发现问题。从实际应用场景来看，这款合页除了用在工业设备的防护门、配电柜箱门之外，也可以适配小型木质设备箱、铝型材框架的展示柜门，页片的表面处理默认做喷砂氧化或者喷塑的工艺预留，建模时没有做表面纹理的细节，方便工程师根据实际项目的表面处理要求调整外观。

　　很多工程师选型合页的时候只看承重参数，忽略了合页安装后的突出量，这款合页安装完成后，页片表面和门板、框架表面完全齐平，没有突出的结构，不会在人员通行时造成勾挂风险，也能让设备的外表面更加整洁。另外在页片和转轴的连接位置，做了微小的焊缝预留结构，如果是大承重的使用场景，可以在这个位置增加点焊加固，不需要额外修改合页的基础结构就能提升承重能力，适配更多的使用场景。建模过程中也考虑了加工工艺的可行性，页片采用冲压成型工艺，所有的折弯圆角都按照冲压工艺的最小R角要求设计，不会出现无法冲压成型的锐角或者过小折弯半径，转轴采用标准冷拉圆钢加工，轴套采用卷圆工艺成型，所有的尺寸公差都按照五金冲压件的通用公差设定，不需要额外标注高精度公差就能满足使用要求，降低生产加工的成本。
