薄板切刀冲孔复合冲压模具结构设计

项目分类:冲压模具图纸 发布时间:2025-01-05 ID:882340
  • 薄板切刀冲孔复合冲压模具结构设计

  这套薄板切刀冲孔复合模具,主要面向薄金属带料的连续冲压加工场景,适配小型五金件、变压器金属结构件的批量生产工序,可在单次冲压行程内完成带料的切边、冲孔、落料多道工序,替代传统多工序分散冲压的作业模式,有效减少工序间的工件转运与定位误差,提升薄料冲压件的尺寸一致性。从实际生产应用来看,这类模具多用于0.1-1.2mm厚度的冷轧钢带、镀锌钢带加工,对应生产的小型冲压件常作为电源变压器内部的金属连接片、定位弹片使用,冲压过程中带料沿导料板连续送进,无需额外的中间定位工装,配合普通开式压力机即可完成批量生产,适配中小五金加工厂的常规冲压设备条件,无需定制专用高吨位压机即可投产。

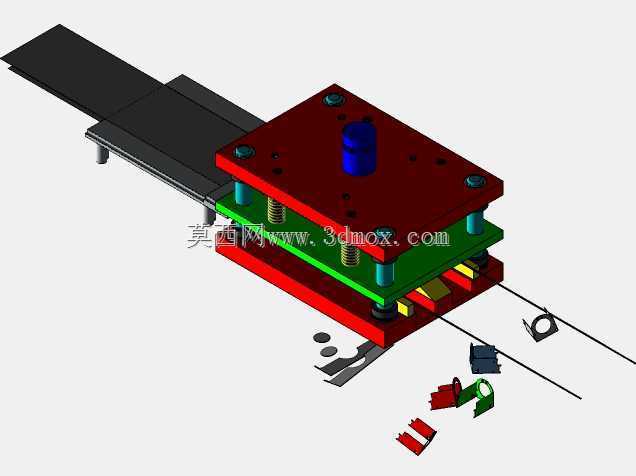

  模具采用典型的倒装复合模结构排布,上模部分通过模柄与压机滑块连接,模柄采用标准压入式结构,与上模座的配合公差控制在H7/m6区间,保证压机动力输出的同轴度,避免冲压过程中出现偏载啃模的问题。上模座下方依次排布垫板、凸模固定板,冲孔凸模与切边凸模采用台阶式固定结构,凸模与固定板的配合间隙控制在0.01-0.02mm之间,保证凸模装夹的稳定性,同时方便后期磨损后的快速更换。卸料部分采用弹性卸料结构,卸料弹簧均匀排布在凸模周边,卸料力根据带料厚度与冲裁周长计算选型,保证开模时能顺利将箍在凸模上的带料卸下,避免带料随凸模上行造成带料变形。下模部分设置凹模板、凸凹模固定板、下模座,凸凹模集成了落料凹模与冲孔凸模的功能,有效缩小模具的整体闭合高度,凹模板的刃口采用直壁式设计,刃口高度取6mm,既保证足够的刃磨余量,又避免冲裁废料在凹模腔内堆积造成的涨模问题。导柱导套采用滑动式标准模架配件,导柱与下模座过盈配合,导套与上模座过盈配合,合模时导柱先进入导套导向,保证上下模的对中精度,冲裁间隙根据加工料厚设置为料厚的5%-8%,对应薄料冲裁的断面质量要求,可将冲裁断面的光亮带占比控制在70%以上,减少后续去毛刺的工序工作量。

  模具的送料方向设置了侧刃定位结构,侧刃的切边长度与送进步距一致,每次送进时侧刃先切去带料侧边的定位缺口,配合挡料销完成步距定位,定位误差可控制在0.02mm以内,保证每个冲压工位的孔位与外形的位置度满足产品图纸要求。从安装边界来看,这套模具的整体闭合高度适配160kN-250kN公称压力的开式可倾压力机,上模座的安装槽尺寸、模柄直径符合常规小型压机的装夹标准,下模座通过T型螺栓与压机工作台固定,工作台的最小落料孔直径需大于模具的漏料孔尺寸,保证冲裁后的工件与废料能顺利从漏料孔落下,不会在模腔内堆积。模具的导料板间距根据带料宽度设置,单侧留0.1mm的间隙,既保证带料能顺畅送进,又避免带料在送进过程中出现左右窜动影响冲压精度。在实际设计过程中,针对薄料冲压容易出现的翘曲问题,在卸料板上增设了弹性压料结构,压料力在冲压开始前就将带料压紧在凹模板表面,避免冲裁过程中带料发生拉伸变形,同时在凸模端面设置了微小的斜度,减少冲裁时的材料流动阻力,降低冲裁力的峰值,减小压机的负载波动。模具的所有易损件均采用标准件模块化设计,冲孔凸模、切边凸模、凹模板刃口部分均采用Cr12MoV合金工具钢制作,淬火硬度控制在HRC58-62,保证足够的刃口耐磨性,正常生产条件下刃磨一次可连续冲压3万次以上,有效降低生产过程中的模具维护成本。

  这套结构的复合模相比单工序模,生产效率可提升2倍以上,同时减少了单工序模多次定位带来的尺寸误差,冲压件的孔位与外形的位置度公差可稳定控制在0.05mm以内,满足精密五金小零件的尺寸精度要求,适合中小批量的薄板五金件连续生产场景,对于学生项目的模具设计学习而言,这套结构完整覆盖了复合模设计的核心要点,包括冲裁力计算、弹簧选型、刃口尺寸计算、模架选型、定位结构设计等全流程内容,可作为薄板冲压复合模设计的典型参考结构,帮助设计人员理解冲压模具的实际工作逻辑与各部件的功能配合关系,避免设计过程中出现结构干涉、漏料不畅、卸料力不足等常见的设计问题。
