双轮皮带式机械传动滑轮结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:882346
  • 双轮皮带式机械传动滑轮结构设计

  在各类需要远距离传递扭矩、缓冲吸振的传动场景中,带传动结构始终是结构工程师选型时的高频选项,这套双轮皮带式滑轮结构,正是针对中小功率传动工况设计的典型带传动执行部件。不同于齿轮传动对安装中心距的严苛要求,这套滑轮结构允许两个传动轮之间存在较大的中心距跨度,安装时不需要严格保证轮系的绝对同轴精度,对机架加工的公差容忍度更高,非常适合用在农用机械、小型输送设备、轻工生产线这类机架加工精度有限、需要后期调整传动比的场景中。

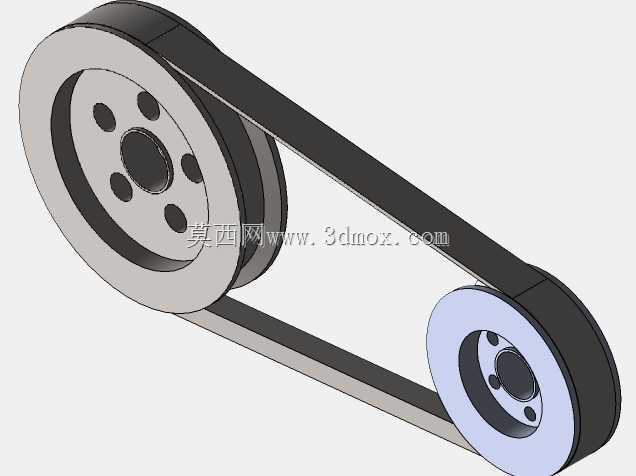

  从功能特性来看,这套滑轮采用了标准的V型带匹配轮槽设计,轮槽的角度、深度都按照通用三角带的截面参数做了适配,运转时皮带嵌入轮槽后能依靠侧面摩擦力传递扭矩,相比平带传动能提供更大的传动力矩,同时在设备出现过载时,皮带会在轮槽表面发生打滑,能够避免后端负载卡死时烧毁驱动电机,起到过载保护的作用。两个带轮分别做了差异化的减重设计,大直径带轮的辐板位置均匀开设了六个圆形减重孔,在保证轮体结构强度、不影响运转动平衡的前提下,尽可能降低了轮体自身的转动惯量,减少驱动端启动时的瞬时扭矩负载;小直径带轮因为自身线速度更低、轮体直径小,辐板采用了整板式结构,仅在安装轴孔周边开设了四个小尺寸的安装定位孔,兼顾了轴连接的锁紧强度与加工便利性。

  设计过程中首先确定的是传动比参数,大小轮的直径比按照常规中小功率传动的减速需求设定,既保证了合理的减速增扭效果,也避免小轮包角过小导致皮带打滑、磨损加剧的问题——整套结构安装后小轮的包角能够维持在120度以上,完全满足带传动的设计规范要求。轮体的轴孔位置都设计了凸台结构,增加了轮毂与传动轴的配合接触长度,避免轮体在轴上出现偏摆,同时轴孔端面预留了紧定螺钉的安装位,安装时不需要额外加工键槽就能完成轮体与轴的周向固定,适合对拆装便捷性有要求的维护场景。皮带的张紧行程也在设计时做了预留,两个轮的中心距调整范围能够覆盖皮带安装时的套入需求,以及长期运转后皮带伸长的张紧补偿量,不需要额外加装张紧轮就能满足全生命周期的张紧需求,简化了整体传动结构的零件数量。

  从安装边界来看,大带轮的轴向厚度与轮缘宽度完全匹配所选三角带的顶面宽度,安装时皮带不会超出轮缘侧面,不会与周边的机架护板、其他传动部件发生运动干涉;小带轮的轴向尺寸与大轮保持一致,保证皮带运转时始终处于同一平面,不会出现偏磨、掉带的问题。轮体的所有棱边都做了圆角倒钝处理,既避免了加工、安装过程中锋利边缘割伤操作人员,也消除了轮体应力集中的风险,在长期承受交变扭矩载荷时不会从棱边位置萌生疲劳裂纹。整套结构没有采用复杂的特殊零件,所有轮体都可以采用铸铁浇铸后车削加工成型,加工工艺成熟,制造成本低廉,替换配件也容易采购,非常适合用在对成本敏感、需要长期维护的通用机械设备中。在实际选型应用时,只需要根据传递的功率大小匹配对应型号的三角带,调整驱动电机与负载端的安装中心距,就能快速搭建出稳定的带传动系统,不需要对轮体结构做额外的修改,适配性较强。
