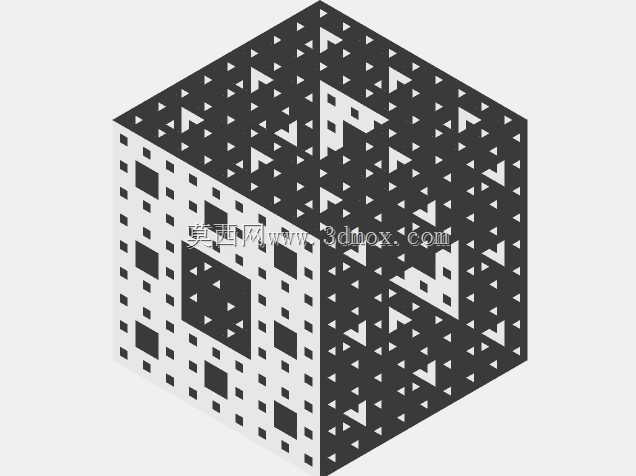

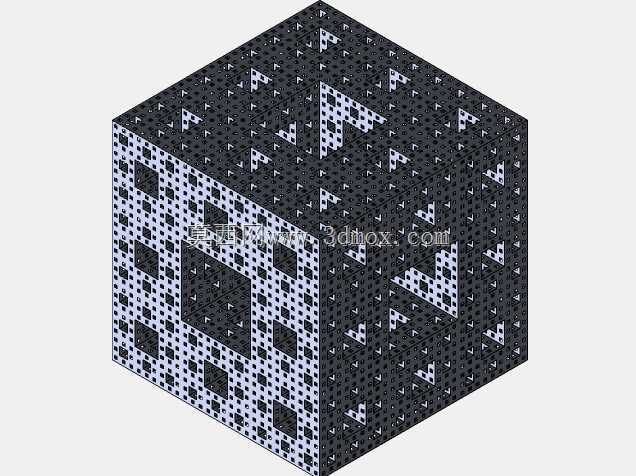

多级分形结构门格尔海绵立体造型

　　这类分形多孔结构在工程领域的应用场景覆盖多个细分方向，最常见的是作为轻量化承载结构的原理验证样件，在航空航天内饰支撑、特种缓冲垫的结构选型阶段，工程师会通过不同迭代级别的分形结构测试比强度、吸能效率的变化规律，相比传统规则蜂窝结构，门格尔海绵的三维正交孔隙分布能在三个轴向提供更均衡的力学性能，不会出现单方向承载薄弱的问题。从实际用途来看，该结构也可作为流体扰动元件内置在静态混合器的流道中，当流体穿过层层嵌套的方形孔隙时，会被不断分割、转向、汇流，无需额外运动部件就能实现多相流体的均匀混合，在小流量化工试剂混合、3D打印耗材挤出的均化段都有类似结构的落地应用。

　　从功能特性上看，不同迭代级别的门格尔海绵孔隙率差异极大，0级结构为完全实心立方体，整体刚性最高可作为基准承载块；1到3级结构随着孔隙逐层迭代，整体重量快速下降但仍能保持连续的受力传导路径，适合作为兼顾减重与承载的支撑结构；4级以上结构的比表面积呈指数级提升，孔隙连通性达到最优，适合作为换热载体、催化反应的附着基底，不过过高的迭代级别会带来结构刚性的骤降，受压时容易出现局部应力集中导致的整体溃缩，实际工程应用中很少直接采用5级及以上的纯分形结构，大多会在孔隙边缘增加圆角过渡或者内部增设加强筋来提升整体抗形变能力。

　　设计这类分形结构时，首先要明确应用场景对孔隙率、比表面积、承载能力的核心需求，先确定基础立方体的外形边界尺寸，再根据安装空间的限制调整基础单元的边长，确保整个结构能顺利嵌入对应的安装位，不会和周边部件产生运动干涉。迭代逻辑上遵循标准门格尔海绵的生成规则，将基础立方体沿三个轴向均分为三等分，移除体心与六个面中心的小立方体，保留12条棱边与8个角位的实体部分，每一次迭代都对剩余的小立方体重复上述操作，过程中需要注意每一级的实体部分要保持完全连通，不能出现孤立的实体碎块，否则后续3D打印或者机加工时会出现支撑难以去除、零件散落的问题。

　　外形尺寸与安装边界的匹配是这类结构落地的关键，若作为静态混合器内芯，整体外形要和混合管的内壁保持0.1-0.2mm的间隙，既方便安装塞入，又不会让流体从结构外壁和管壁的缝隙中短路流过，降低混合效果；若作为缓冲吸能结构，要根据冲击载荷的大小调整迭代级别，冲击能量越高越要选择相对低迭代级别的结构，避免第一次冲击就出现整体压溃失效；若作为换热载体，要在结构两端设计定位凸台，方便和换热管路的接口对接，同时保证所有孔隙的走向和流体流动方向形成一定夹角，提升流体在结构内部的扰流效果，强化换热效率。

　　实际建模过程中，高迭代级别的结构会出现三角面数量激增的问题，直接用于工程仿真时会占用大量计算资源，因此在满足性能验证要求的前提下，通常会对高迭代级别的模型做适当简化，合并重复的几何特征，在不影响整体力学、流体性能计算结果的前提下降低模型复杂度。另外这类多孔结构的加工适配性也需要在设计阶段提前考虑，采用3D打印工艺制作时，要注意悬空面的角度是否满足打印工艺的自支撑要求，必要时调整局部孔隙的尺寸，减少打印过程中支撑材料的使用，降低后处理的工作量；如果采用铸造工艺制作，要注意孔隙的最小尺寸不能小于铸造工艺的最小壁厚限制，避免出现浇不足、砂芯无法清理的问题。
