十字轴式双轴万向传动连接结构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:882368
  • 十字轴式双轴万向传动连接结构
  • 十字轴式双轴万向传动连接结构
  • 十字轴式双轴万向传动连接结构
  • 十字轴式双轴万向传动连接结构
  • 十字轴式双轴万向传动连接结构
  • 十字轴式双轴万向传动连接结构
  • 十字轴式双轴万向传动连接结构
  • 十字轴式双轴万向传动连接结构

  在各类存在轴系偏角的传动场景中,这类十字轴式万向连接结构是解决非共线轴动力传递的核心部件,常见于汽车底盘传动、工业输送机辊组驱动、机床进给轴补偿连接、农业机械动力输出端等位置,当主动轴与从动轴无法保证严格同轴、或是设备运行中存在轴系相对位移、安装存在角度偏差时,该结构可在允许的偏角范围内持续稳定传递旋转扭矩,不会因为两轴的角度错位产生卡滞或附加载荷损坏轴端轴承。

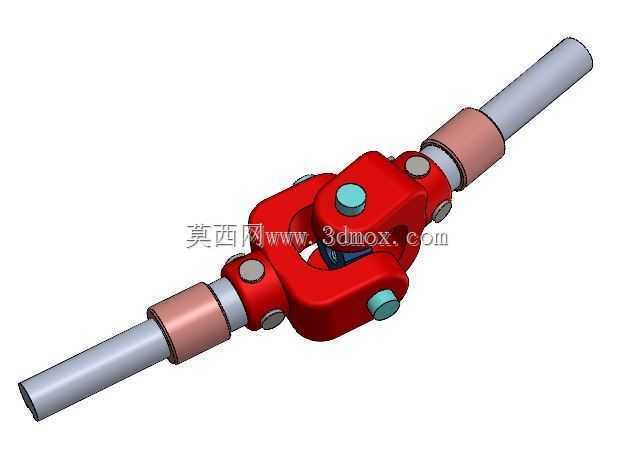

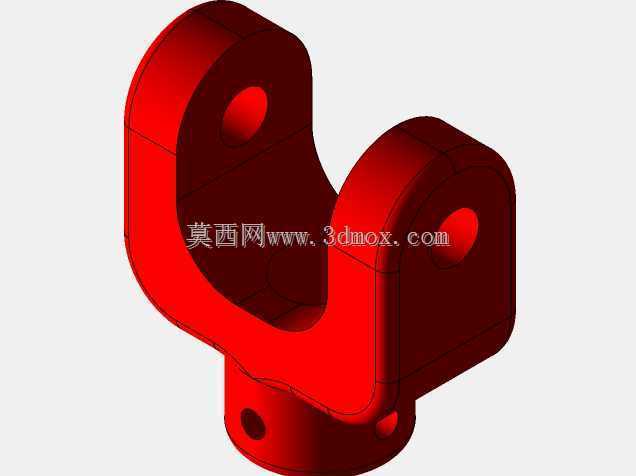

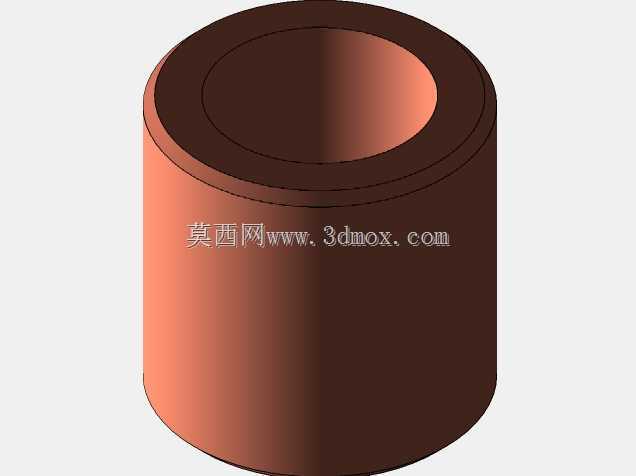

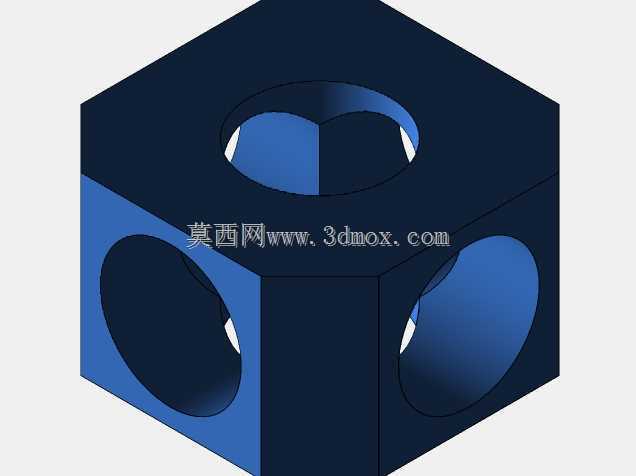

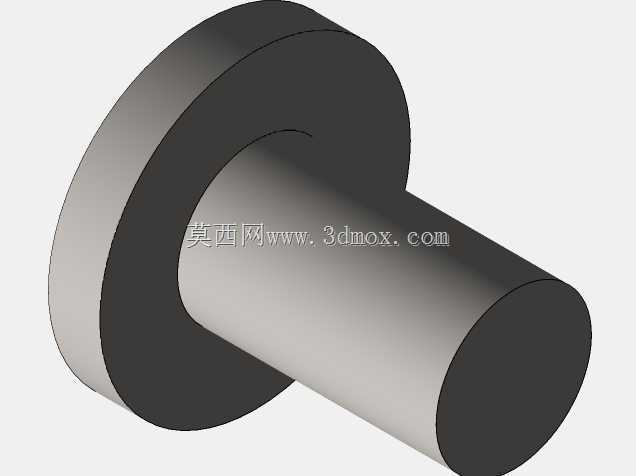

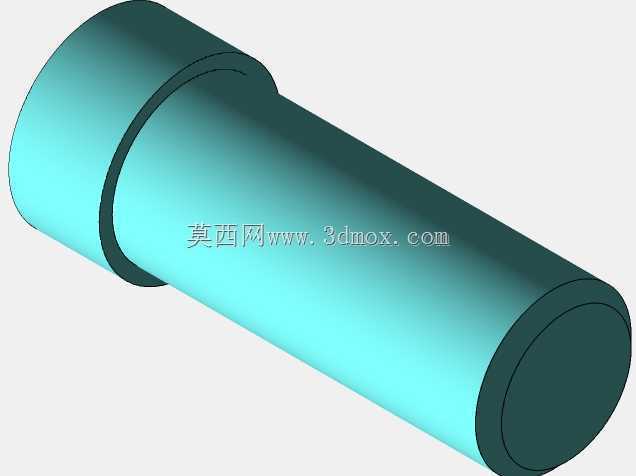

  从结构设计逻辑来看,这套连接结构采用十字轴作为核心铰接件,两端的叉形接头分别与两侧传动轴固连,十字轴的四个轴颈分别嵌入两个叉头的安装孔内,配合轴套实现转动自由度的释放,保证两轴在存在夹角时,十字轴可随轴的转动自适应调整角度,持续将主动轴的旋转运动传递至从动端。两侧的轴段采用等直径光轴设计,轴端预留的配合段可直接与带轮、链轮或是设备输出轴端对接,轴上设置的铜质衬套定位段,可作为轴系的轴向支撑位,安装时可搭配滑动轴承或是滚动轴承作为径向支撑,限制轴的径向窜动,同时不影响轴的旋转运动。

  设计过程中首先要明确的是安装边界条件,这类万向节的允许轴间夹角通常控制在15°以内,若超出该角度范围,十字轴轴颈的接触应力会急剧上升,同时传动的不等速性会被放大,导致从动端转速波动过大,引发设备振动。建模时需要严格控制叉头与十字轴的配合间隙,间隙过小会导致铰接处转动卡涩,角度补偿能力下降,间隙过大则会导致传动回程差增大,在正反转切换的传动场景中会产生明显的冲击,加速配合面的磨损。十字轴的轴颈直径、叉头的截面厚度需要根据传递的额定扭矩核算,保证在峰值扭矩下叉头不会出现断裂、十字轴轴颈不会出现弯曲变形。

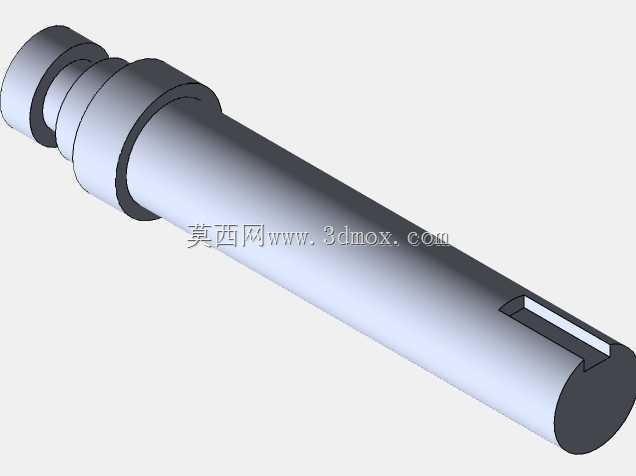

  从外形尺寸来看,中间铰接的十字轴组件外径是安装时需要重点关注的径向边界,选型时需要确认该尺寸不会与周边的设备机架、护罩产生干涉;两侧伸出的光轴长度可根据实际安装距离调整,轴端的配合公差通常选取h7级,可直接与标准联轴器、传动轮的内孔配合,无需额外加工。轴上的衬套安装位直径略大于轴身直径,形成轴向定位台阶,安装时衬套抵靠在台阶面上,可准确限定轴的轴向位置,避免轴系运行中出现轴向窜动导致万向节偏角超出允许范围。

  实际应用中,若需要消除单万向节带来的转速波动,可将两个该结构成对使用,通过中间轴连接,调整两端万向节的相位角,实现等速传动,这也是汽车传动轴、长距离输送机传动端常用的布置形式。建模时对铰接处的配合面做了适当的圆角过渡,避免应力集中,同时在十字轴轴颈位置预留了润滑脂通道的安装空间,实际生产中可加装注油嘴,定期补充润滑脂降低铰接面的磨损,延长部件使用寿命。叉头与轴身的连接位置采用圆弧过渡,减少应力集中,避免长期交变扭矩作用下连接位置出现疲劳断裂。

  在设备选型阶段,需要先核算传动系统的最大传递扭矩、最高工作转速、最大轴间偏角,再匹配对应规格的万向连接结构,同时要确认两侧轴端的连接形式,若需要频繁拆装,可将轴端设计为键连接形式,若是固定安装的场景,也可采用焊接或是过盈配合的方式固连。安装时要保证两侧叉头的旋转中心与十字轴的中心重合,避免出现偏心导致转动时产生附加离心力,引发设备振动。
