小型直流驱动平皮带输送机结构设计

　　在轻载小件物料的工位转运场景里，这类窄幅平皮带输送机的应用覆盖范围极广，从电子元器件产线的工序间流转，到小型五金零件的加工工位上下料，再到实验室小型样品的输送传递，都能看到这类紧凑结构的身影。不同于重载长距离的矿用、物流用输送设备，这类小型输送机的设计核心优先考虑安装空间的适配性、驱动单元的集成度，以及轻载运行下的平稳性，不需要冗余的重载结构件，所有设计都围绕小空间、轻负载、低功耗的实际需求展开。

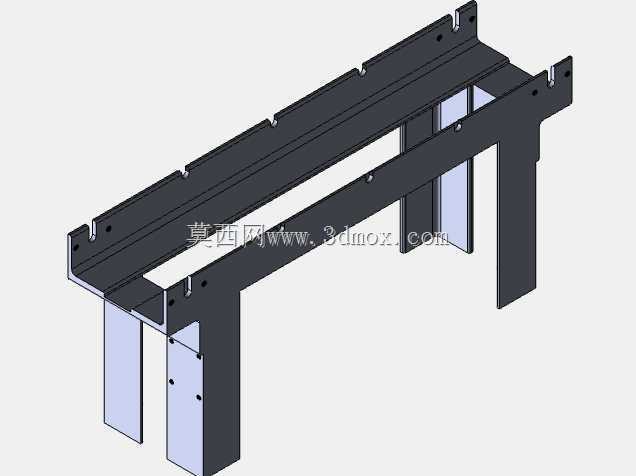

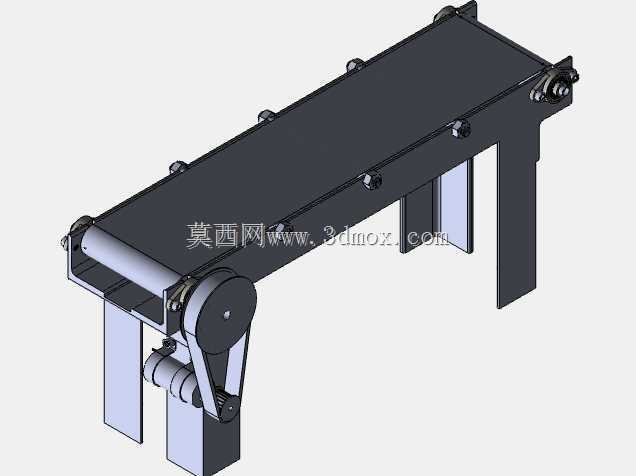

　　从结构布局来看，这款输送机采用端部单驱动的布置形式，驱动端集成了12V直流减速电机，通过曲柄连杆类的传动结构将动力传递到主动辊筒，这种布置方式能最大程度压缩设备的横向占用空间，不需要额外伸出的电机安装座，很适合在桌面级安装空间、狭小设备内部嵌装使用。机架部分采用折弯钣金件搭配立式支撑腿的结构，两侧的钣金侧板既作为辊筒的安装基准，也承担皮带运行的侧向限位作用，支撑腿采用直腿落地式设计，不需要额外的横向连接横梁就能保证足够的结构刚性，毕竟整机负载上限不高，这种简化的支撑结构完全能满足使用需求，同时也能降低整体自重，方便设备的移位与安装调整。

　　尺寸边界上，这款输送机的中心轴距也就是有效输送长度设定为400mm，这个长度刚好适配单工序到相邻工序的短距离转运需求，不会因为过长造成空间浪费，也不会因为过短无法满足工位间距的布置要求；皮带宽度设置为100mm，足够承载绝大多数小型电子件、小五金件、包装小样件的输送需求，过宽的皮带反而会增加不必要的驱动负载与设备宽度；工作面高度设定为200mm，这个高度刚好适配桌面级操作工位的高度差，不管是嵌装在工作台面之间作为过渡输送，还是单独放置在桌面作为小型物料传递装置，都不需要额外做高度适配调整，安装时只需要固定支撑腿的底部位置即可，不需要复杂的调平结构，因为短轴距的结构本身对地面平整度的容错率就很高。

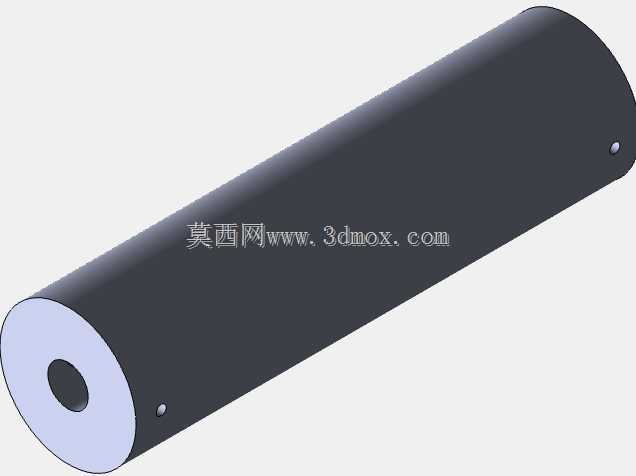

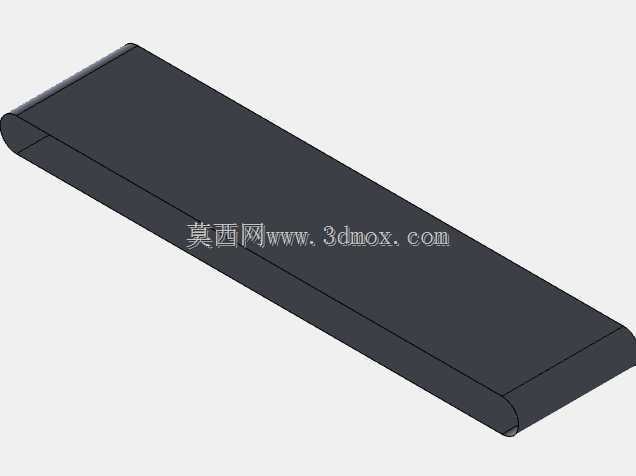

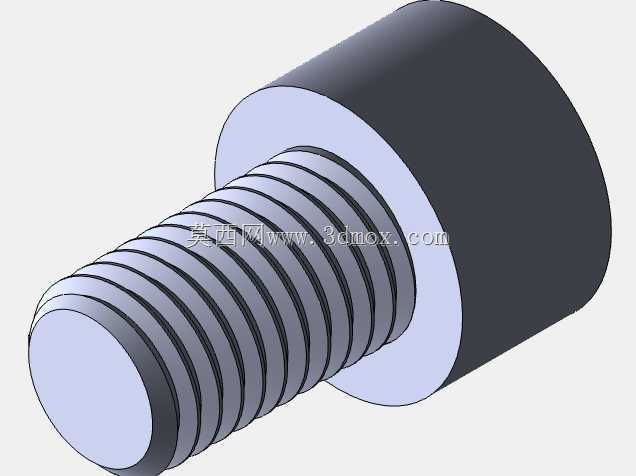

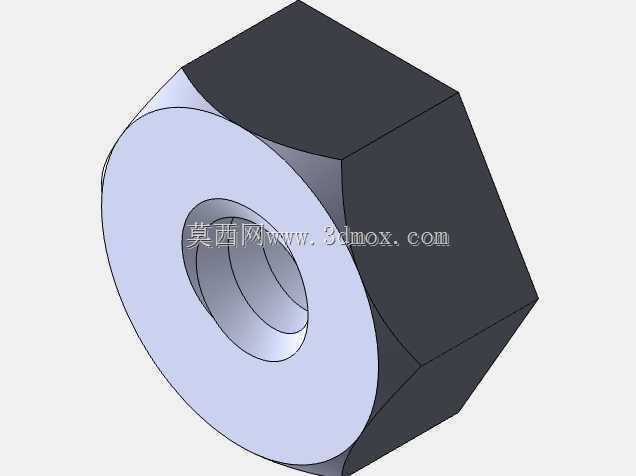

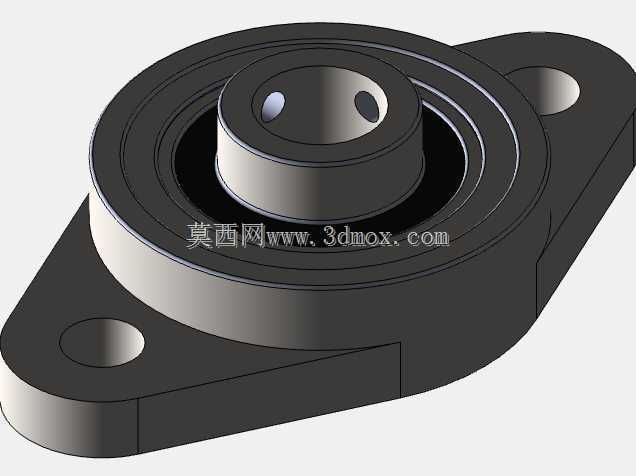

　　设计过程中，辊筒的选型与安装是需要重点考量的部分，主动辊筒采用表面滚花处理来增加与皮带之间的摩擦力，避免轻载启动时出现皮带打滑的问题，从动辊筒两端设计了张紧调节结构，通过调整端部的固定螺栓位置就能改变从动辊筒的轴向间距，实现皮带张紧度的调整，这种张紧结构不需要额外的张紧轮，结构简单可靠，日常维护只需要定期检查张紧度即可，不需要复杂的维护操作。皮带选用平型PVC输送皮带，表面平整光滑，不会对输送的小件物料表面造成刮伤，同时运行噪音低，适合在室内工位环境使用，不会产生过大的作业噪音。

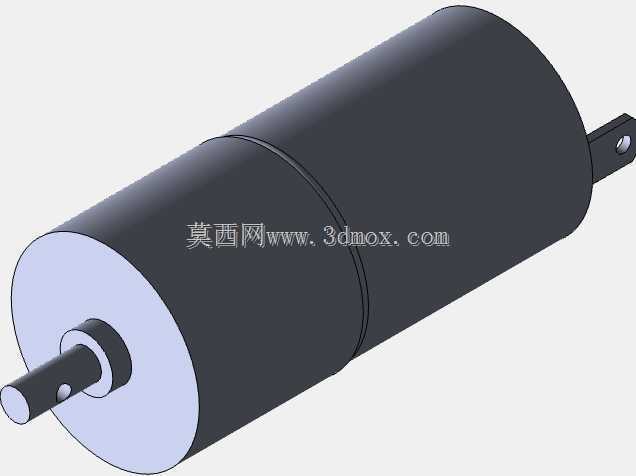

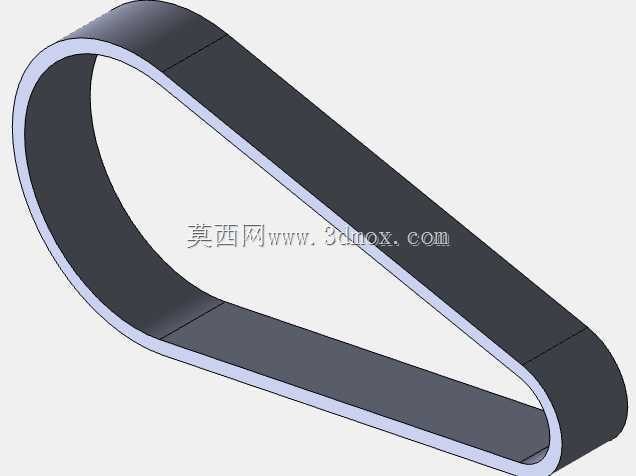

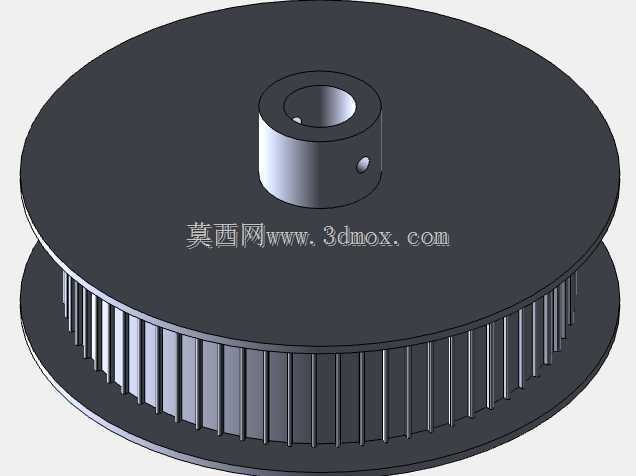

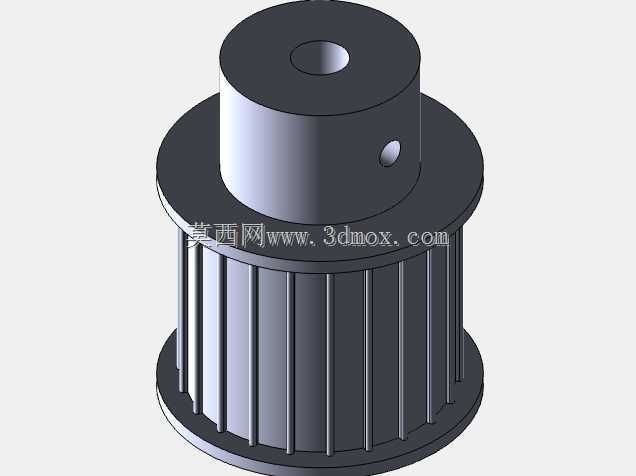

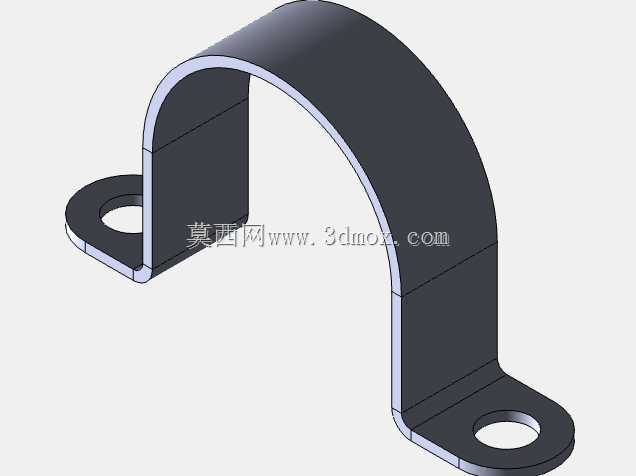

　　驱动单元选用25GA370型12V直流减速电机，这类电机的扭矩输出刚好匹配这款窄幅短距输送机的负载需求，12V的供电电压属于安全电压范畴，在桌面级、人员近距离操作的场景下使用安全性更高，不需要额外的高压供电布线，搭配简单的调速模块就能实现输送速度的调节，适配不同工序的输送节拍需求。传动部分采用的连杆传动结构，相比同步带传动、齿轮传动的结构，抗冲击能力更强，在偶尔出现小件物料卡滞的情况下，能通过结构的微量形变缓冲冲击，避免电机堵转烧毁，同时这种结构的零件加工难度低，普通的机加工车间就能完成所有传动零件的加工，不需要高精度的加工设备，生产成本控制更有优势。

　　实际安装使用时，需要注意主动端与从动端的辊筒平行度调整，虽然张紧结构能补偿一定的平行度误差，但如果平行度偏差过大，还是会出现皮带跑偏的问题，安装时可以通过调整两侧张紧螺栓的进给量，逐步校准辊筒平行度，直到皮带运行时不出现侧向偏移即可。支撑腿的底部可以根据使用场景选配橡胶脚垫或者固定安装脚，放置在桌面使用时加装橡胶脚垫能起到防滑减震的作用，如果是固定嵌装在设备内部，则可以通过安装脚将支撑腿固定在设备框架上，提升整体运行的稳定性。

　　这类小型输送机的结构设计没有冗余的功能部件，所有结构都围绕轻载短距输送的核心需求展开，不管是作为独立的小型输送装置使用，还是作为大型自动化设备的进出料输送单元，都能很好地适配安装空间与功能需求，结构简单可靠，维护成本低，是轻载物料输送场景里实用性很强的一类结构方案。
