小型桌面皮带输送机构三维结构设计

　　这款小型皮带输送机构的设计，最初是面向小批量物料的短距离转运场景做的方案，常见于桌面级生产工位、教学实验台、小型装配线的工序衔接环节，用来完成轻量工件的水平输送，适配电子元器件、小型塑料件、教学演示工件这类单重不超过1kg的物料转运需求，相比大型工业输送设备，它的占地尺寸更小，不需要复杂的地基固定，直接放置在工作台面即可完成安装部署。

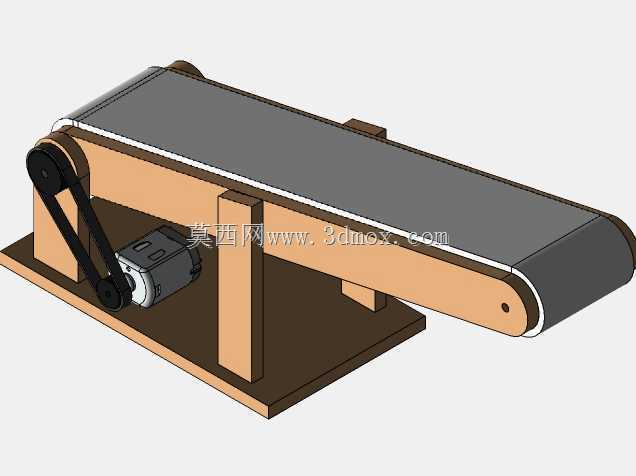

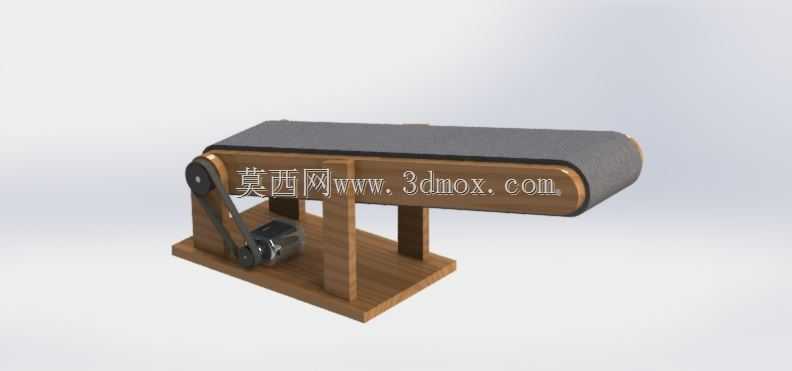

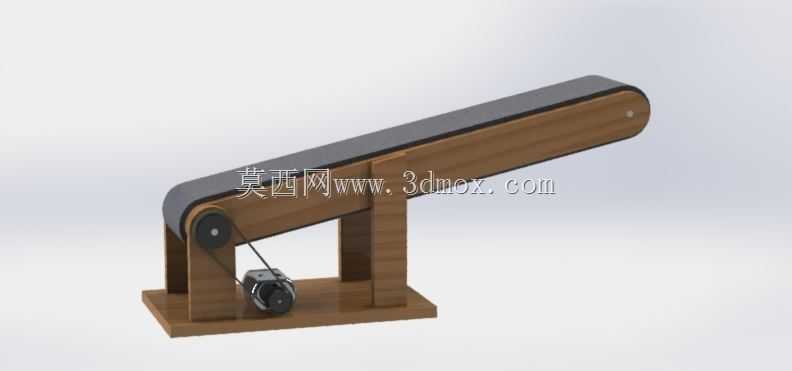

　　从结构设计逻辑来看，整个机构采用框架式支撑结构，支撑腿与底部安装板采用一体化的木质（也可替换为铝型材、亚克力材质适配不同使用场景）框架，保证整体结构的稳定性，避免皮带运行过程中出现框架晃动的问题。驱动端采用侧置电机带轮传动的布局，电机安装在主动辊筒的侧下方，通过同步带将动力传递给主动辊，带动环形皮带做循环回转运动，这种侧置下装的布局一方面可以压缩设备的整体宽度，另一方面也能让驱动部分的重心下移，提升设备运行时的稳定性，同时预留出皮带上方的完整操作空间，不会在输送面上方形成结构干涉，方便操作人员在输送路径上布置检测、分拣、装配的辅助工装。

　　设备的输送面采用水平平直布局，两端的辊筒做了腰鼓形修形处理，能够自动纠正皮带运行过程中的轻微跑偏问题，减少日常维护调整的频次，皮带选用表面摩擦力适中的平皮带，既可以保证物料放置后不会在输送过程中出现打滑移位，也不会因为摩擦力过大导致物料取放时出现卡滞。支撑框架的两根竖梁直接连接底部安装平板与两端的辊筒安装座，安装座上预留了辊筒轴的调节长孔，可以通过调整螺栓改变两端辊筒的中心距，实现皮带张紧度的调节，适配不同厚度、不同拉伸率的皮带更换需求，张紧调节的操作不需要拆解整体框架，只需要松开锁紧螺母调整辊筒位置即可完成，日常维护的操作门槛很低。

　　从安装边界尺寸来看，整个设备的长度控制在400mm量级，宽度在150mm量级，整体高度（从底部安装面到皮带输送面）控制在120mm左右，底部安装板预留了四个沉头安装孔，可以通过螺栓直接固定在工作台面或者配套的设备机架上，不需要额外做安装基础的加工。驱动电机选用低压直流减速电机，供电电压适配常规的24V工业控制电压，转速可以通过配套的调速器进行调节，输送速度可以在0.1m/s到0.5m/s的区间内无级调整，能够匹配不同生产节拍的工位需求，不管是需要慢速配合人工装配的场景，还是稍快速度配合自动上料的场景都能适配。

　　在实际应用中，这款输送机构可以单独作为小型物料的转运设备使用，也可以多台拼接组成更长的输送线，或者搭配小型机械手、视觉检测模块组成桌面级的自动化生产单元，比如在电子元器件的分拣工序中，它可以将待检测的元件从供料端输送到视觉检测工位，检测完成后再输送到分拣工位完成分类；在教学场景中，它可以作为自动化传动课程的演示教具，让学习者直观理解带传动的原理、皮带张紧调整的方法、输送设备的结构组成；在小型手工生产场景中，它可以衔接不同的手工操作工位，减少工件在工序之间传递的人工搬运工作量，提升小批量生产的效率。

　　设计过程中特意简化了不必要的复杂结构，没有采用重型输送设备的托辊支撑结构，因为输送长度较短、负载较轻，皮带下方的支撑板直接采用平整的光滑板材作为支撑，既可以减少零部件数量降低加工成本，也能避免小尺寸物料卡在托辊间隙的问题，同时让皮带的运行更加平稳，不会出现因为托辊跳动导致的物料颠簸。两端的辊筒采用悬臂式安装结构？不，是两端支撑的结构，辊筒轴两端都固定在安装座上，保证辊筒转动的同轴度，减少运行过程中的噪音和振动。传动部分的带轮外侧预留了防护罩的安装位置，可以根据使用需求加装透明防护罩，避免操作人员的衣物或者杂物卷入传动部位，提升设备使用的安全性，同时透明材质也方便观察传动带的运行状态，及时发现传动带松动、磨损的问题。

　　整个结构的零部件加工难度都比较低，大部分结构件都可以通过常规的切割、钻孔工艺完成加工，辊筒可以采用标准的圆棒加工后配装轴承，不需要特殊的定制加工件，对于需要自制小型输送设备的开发者来说，只需要按照三维模型的尺寸进行下料加工，就可以快速组装出可用的实物，不需要做过多的结构调整。模型中完整还原了各个零部件的装配关系，包括紧固件的安装位置、调节结构的行程范围、传动部件的配合间隙，在进行二次开发的时候，可以直接在这个基础结构上添加挡边、料斗、检测支架等附属结构，快速适配不同的具体使用场景，不需要从零开始搭建基础框架，能够大幅缩短小型输送设备的设计开发周期。
