单缸内燃机曲轴曲柄连杆传动结构

　　这套曲轴结构面向小排量单缸内燃机的动力输出端设计，适配行程约200毫米级别的斯托克型单缸动力单元，在小型通用动力设备、教学实验台架、轻型越野机具以及自制内燃机改装项目中都能见到同类结构的应用场景。曲轴作为内燃机核心运动转换部件，承担着将活塞往复直线运动转化为旋转扭矩输出的关键职能，工作过程中需要持续承受燃气爆发压力、连杆交变冲击载荷以及高速旋转带来的离心惯性力，其结构刚性、动平衡精度与轴颈配合精度直接决定整机运转平顺性与服役寿命。

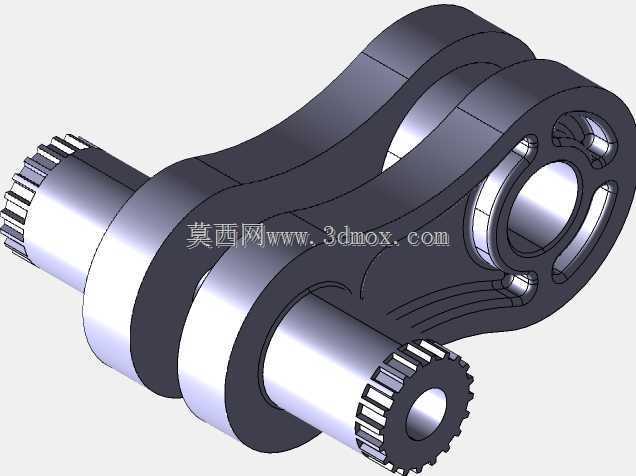

　　从结构布局来看，该曲轴采用整体式曲臂搭配双主轴颈的支承方案，两端轴颈外端加工有花键啮合齿形，一端用于对接正时驱动齿轮或动力输出联接盘，另一端可装配飞轮、起动爪或者辅助传动带轮，花键结构能够保证大扭矩传递过程中联接无相对滑移，相比平键联接承载能力更强、对中性更好。曲臂部分采用加厚盘式结构，两个扇形配重块与曲臂一体成型，用于平衡曲柄销回转过程中产生的往复惯性力与旋转离心力，降低整机振动量级。曲柄销部位与主轴颈保持设定偏心距，该偏心距的两倍即为活塞工作行程，设计过程中需要严格控制偏心距公差，避免活塞行程偏差导致压缩比偏离设计值，引发燃烧效率下降或者活塞撞缸故障。

　　建模过程中优先完成主轴颈与曲柄销的回转体基础特征，通过偏心草图定位两个轴颈的中心距，再拉伸生成两侧曲臂实体，对轴颈与曲臂交接位置全部做圆角过渡处理，避免应力集中在交变载荷下萌生疲劳裂纹。配重块的轮廓按照曲轴动平衡计算结果切除多余质量，在保证平衡效果的前提下尽可能降低曲轴整体转动惯量，让发动机油门响应更加迅捷。轴颈表面需要预留磨削加工余量，实际生产中该部位会经过高频淬火处理提升表面硬度，再通过精磨达到规定的表面粗糙度与尺寸精度，保障和轴瓦配合时能够形成稳定润滑油膜。

　　安装边界方面，两端主轴颈的直径、轴向定位台阶尺寸需要和箱体上的主轴承座孔、轴瓦规格完全匹配，装配时曲轴轴向窜动量要控制在工程允许的间隙范围内，既不能因间隙过大产生轴向冲击，也不能因间隙过小导致热态运转时卡滞。曲柄销部位需要和连杆大头轴瓦配合，连杆装配后要保证运转过程中不与曲轴箱内壁、配重块发生运动干涉，建模阶段需要做全行程运动仿真，核验活塞在上止点、下止点以及任意转角位置时，连杆、曲轴、箱体三者之间的安全间隙。曲轴端部的花键参数要和对接齿轮的内花键完全吻合，齿侧配合间隙控制在合理区间，保证动力传递平稳无冲击。

　　在实际运维与改装场景中，这类单缸曲轴的结构对称性、配重分布合理性是检修与优化的重点，若曲轴出现弯曲变形，会直接导致轴颈偏磨、发动机异常振动、油封漏油等连锁故障。三维建模阶段把所有配合尺寸、回转特征、配重轮廓完整还原，能够提前干涉排查、指导毛坯铸造与后续机加工工序，也可为动力学仿真、动平衡分析提供精准的数模基础，帮助设计人员在样机制造前就校核曲轴的强度冗余与运动特性，减少物理试错成本。
