电子组装产线用PCB手动测试治具结构

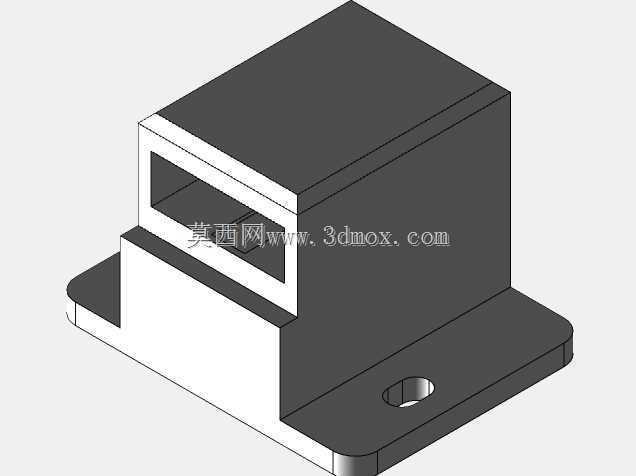

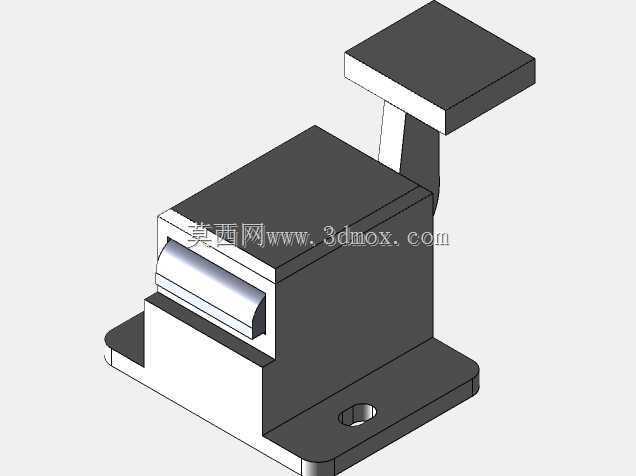

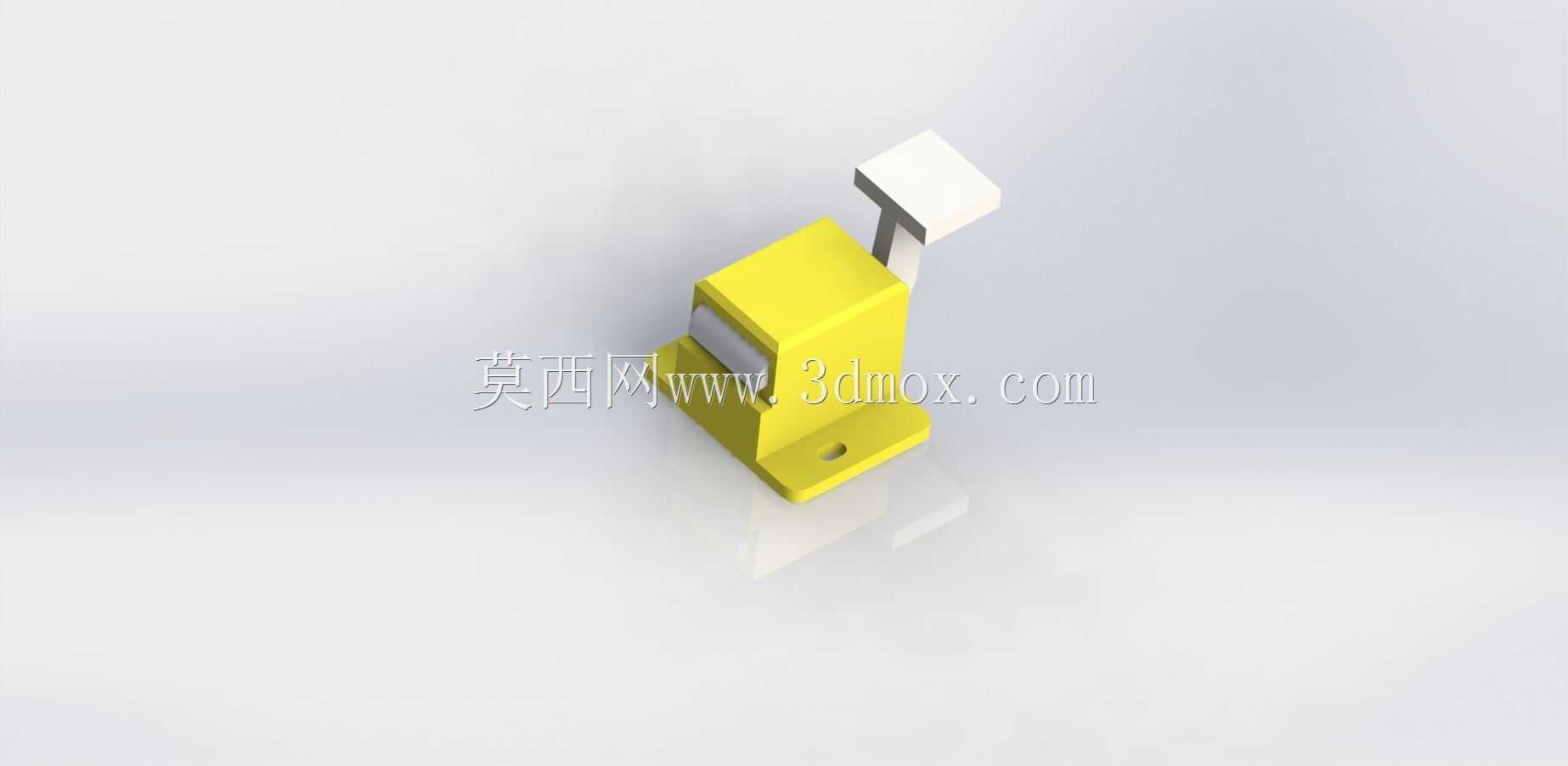

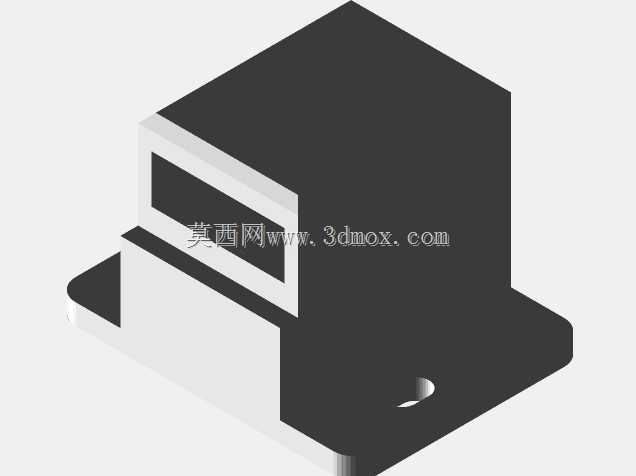

　　基座底部设计了带安装孔的固定法兰边，两个沉头安装孔可以直接通过M3或者M4的螺丝将治具固定在木质或者防静电工作台面上，安装边界控制在极小的范围内，不会占用过多的工位操作空间，对于桌面空间紧张的实验室、小批量试产线来说十分友好。操作端的白色压杆采用了偏心下压的机械结构，不需要额外的锁紧机构，操作人员只需要向下扳动压杆，就能带动压头平稳下压，将待测试的PCB板精准压合到下方的测试探针上，压合行程控制在15mm以内，既可以保证探针与PCB测试点充分接触，又不会因为行程过大压损PCB板上的贴片元件。压头部分做了避空设计，对应PCB板上较高的元件比如电解电容、接插件的位置都预留了足够的让位空间，避免压合过程中碰损元件。在消费电子、电源类产品的SMT后段工序、DIP插件组装完成后的功能测试环节，这类手动式PCB测试治具是小批量试产、实验室样品验证阶段最常用的工装载体，相比全自动在线测试台，它不需要复杂的气路、电控配套，单人即可完成操作，适配多品种小批量的生产切换需求，能大幅降低样品验证阶段的工装投入成本。从结构设计逻辑来看，这款治具采用了下压式手动操作结构，主体基座采用亮黄色工程绝缘材质制作，一方面绝缘材质可以避免测试过程中PCB板焊点与基座接触造成的短路风险，另一方面醒目的黄色在产线工位上也能快速识别，减少工位物料混放的概率。

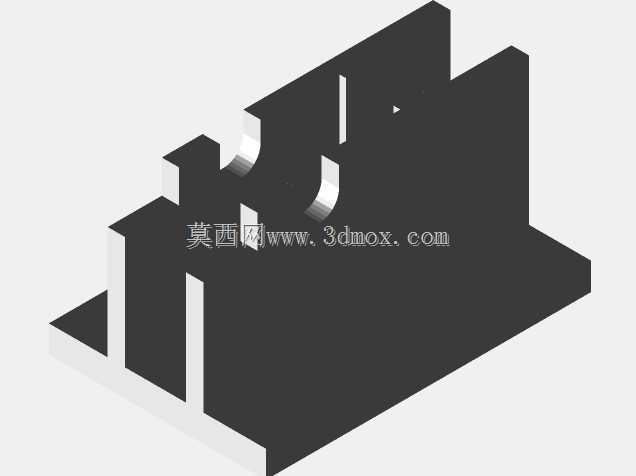

　　基座的承载平面做了定位槽设计，测试时只需要将PCB板对准定位槽放入，不需要反复调整位置，就能保证所有测试点与下方探针对齐，单次装夹时间可以控制在2秒以内，大幅提升单人测试的操作效率。从实际使用场景来看，这类治具主要针对电源类PCB板的通断测试、空载电压测试、基本功能验证，不需要复杂的测试程序写入，配合外接的万用表、简易测试电源就能完成全部测试流程，特别适合研发阶段的样品验证、小批量订单的全检工序。设计过程中重点考虑了操作的人机工程学，压杆的操作高度设置在距离工作台面120mm左右，操作人员手腕自然下垂就能完成扳动操作，长时间重复操作也不会产生明显的疲劳感。

　　基座的边角都做了R3的圆角处理，避免操作过程中尖锐边角划伤操作人员的手部，符合产线工装的安全设计要求。材质选择上，主体结构采用的是高强度绝缘电木或者ABS工程塑料，整体重量控制在300g以内，即使是临时更换工位，操作人员单手就能拿取转移，不需要额外的搬运辅助。压杆部分采用硬质耐磨材质，表面做了防滑处理，即使手上戴有防静电指套也不会出现打滑的情况。在安装适配性上，这款治具的底部安装孔距采用通用化设计，可以适配市面上多数标准的防静电工作台的安装孔位，不需要重新打孔就能完成固定，也可以直接放置在台面上使用，依靠底部的防滑橡胶垫保持使用过程中的稳定性，不会因为扳动压杆的作用力出现治具移位的情况。

　　从结构可靠性来看，偏心下压的结构经过上万次的压合测试也不会出现行程偏移，内部的转轴部分采用金属衬套，减少长期使用的磨损量，保证压合位置的精度始终保持在±0.1mm以内，避免因为位置偏移导致探针扎偏、损坏PCB焊盘的问题。治具的探针安装孔采用模块化设计，如果后续测试的PCB板测试点位置发生小范围变更，只需要更换对应的探针模块，不需要重新制作整个治具基座，能大幅缩短工装改型的周期，降低工装迭代的成本。在产线实际使用中，这类手动治具的测试效率可以达到每小时120-150片，完全能满足小批量生产的测试节拍需求，相比全自动测试设备动辄数万元的投入，这类简易治具的成本只有其几十分之一，对于中小批量的电子加工企业来说是性价比极高的测试工装选择。设计时还充分考虑了防静电需求，整个基座材质的表面电阻控制在10^6-10^9Ω之间，符合电子组装产线的防静电要求，避免测试过程中静电损坏PCB板上的CMOS类敏感器件。压合的压力经过精准调校，每个测试点的接触压力控制在1.2-1.5N之间，既可以保证探针与测试点接触良好，不会出现接触不良导致的测试误判，又不会因为压力过大扎伤PCB焊盘，影响后续的焊接或者组装工序。
