可移动立式发动机维修翻转支撑支架

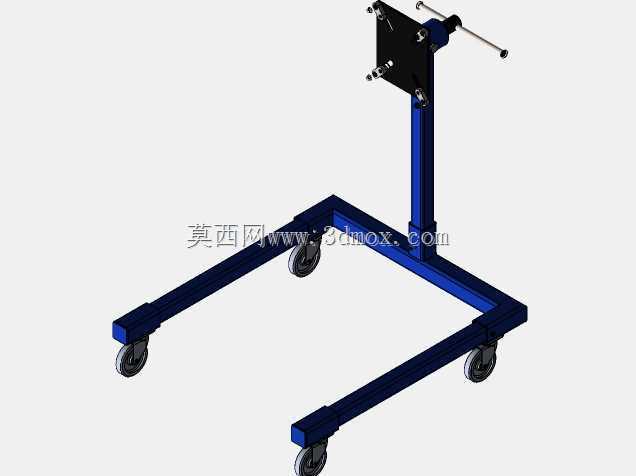

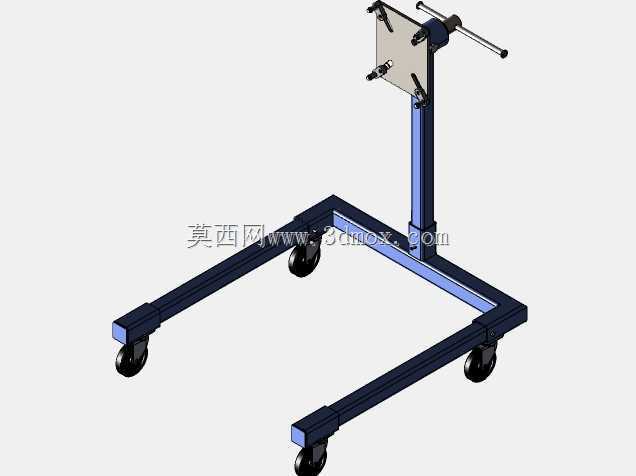

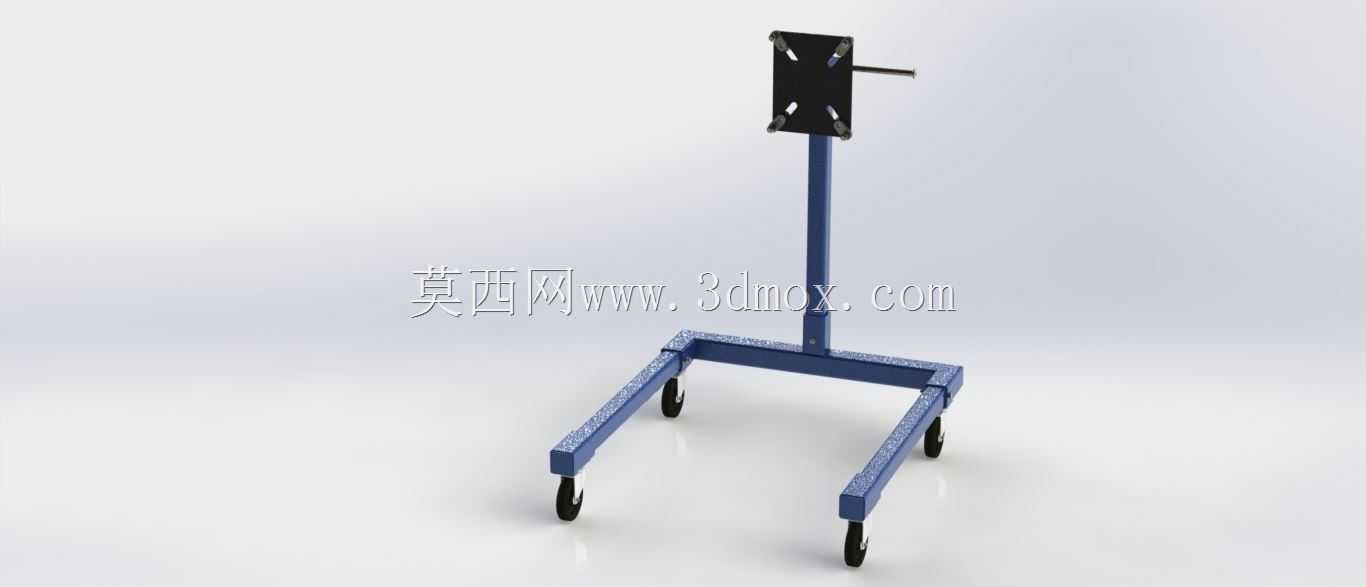

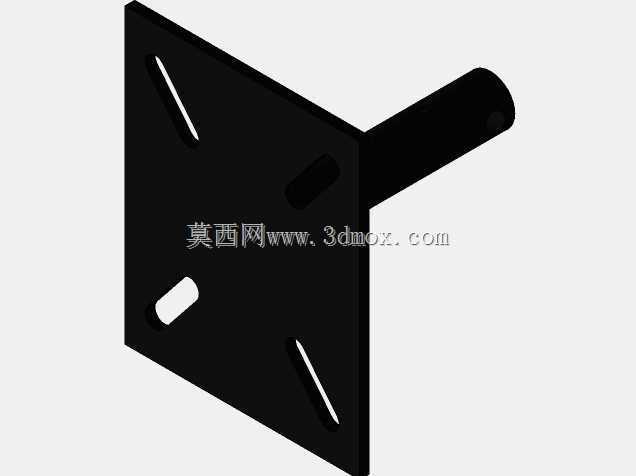

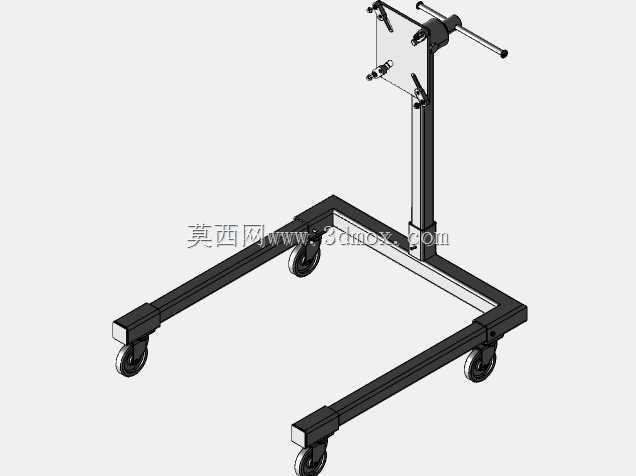

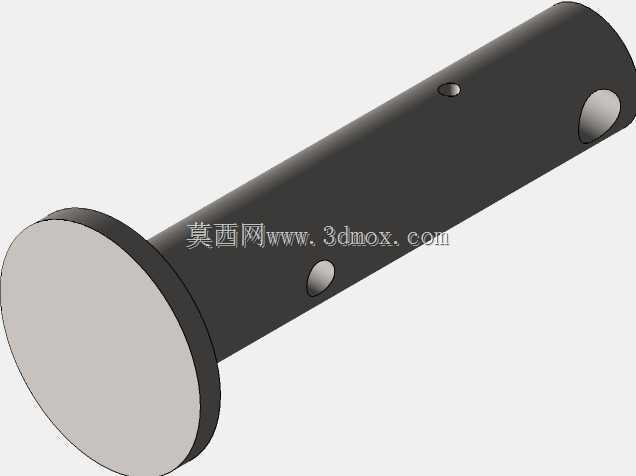

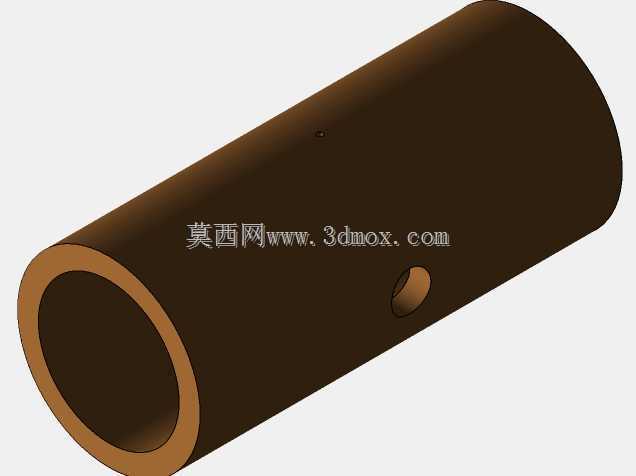

　　在商用车维修、小型动力总成拆解、工程机械发动机维保场景里，这类带脚轮的立式支撑支架是工位上的核心辅助工装，区别于固定式发动机台架，它的移动属性可以适配多工位流转需求，不需要额外吊装转运就能把待修发动机从拆解区移动到清洗区、装配区，减少车间内天车占用时长，尤其适合中小型汽修门店、职业院校汽修实训工位的作业需求。从结构功能来看，支架上部的安装法兰盘预留了对应发动机缸体侧面安装孔位的固定点位，法兰盘连接的横向伸出轴可以配合锁紧机构实现发动机绕轴翻转，作业人员可以根据拆解、装配、检修的不同需求，随意调整发动机的倾斜角度，不需要反复拆卸吊装就能触及缸体各个作业面，比如拆解油底壳时可以将发动机翻转至油底壳朝下，检修气门室盖时翻转至顶面朝上，大幅降低作业过程中的肢体劳损，也避免反复吊装带来的磕碰风险。设计思路上，底部采用H型支腿结构，是经过载荷校核后的选型：H型布局的四个支脚端点形成的支撑面足够大，即使发动机翻转至重心偏置的角度，整个支架也不会出现侧翻风险，支腿采用矩形钢管焊接成型，管壁厚度满足常见四缸及以下排量发动机的承重需求，不会出现长期承重后的形变问题。四个支腿端点安装的万向脚轮里，两个带刹车止动结构，移动时可以灵活转向，到达作业工位后踩下刹车就能锁定支架位置，不会在拆解螺栓的受力过程中出现支架移位的情况。

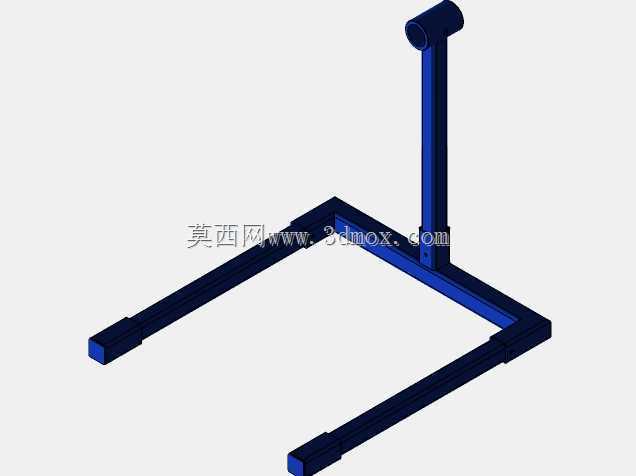

　　上部的垂直立柱采用加厚方管制作，立柱与底部H型支腿的连接位置做了三角加强筋焊接，避免发动机挂载后立柱出现根部弯折的问题，立柱高度经过人体工程学核算，法兰盘的初始安装高度刚好适配成年作业人员站立操作的舒适作业区间，不需要过度弯腰或者抬手就能完成大部分螺栓拆装作业。安装边界方面，上部法兰盘的安装孔位采用通用化布局，适配多数小排量汽油机、单缸柴油机的缸体侧面安装孔距，横向伸出轴的直径匹配常规发动机翻转支架的通用连接尺寸，不需要额外制作转接块就能完成多数常见机型的挂载，支架整体收拢后的占地面积不足1.2平方米，即使是空间紧凑的小型汽修工位也能放置，不会占用过多通道面积。

　　实际使用过程中，这类支架相比固定式发动机台架的优势还在于存储方便，不需要使用时可以推到车间角落靠墙放置，不会像固定台架那样长期占用固定工位空间，脚轮的滚动阻力经过适配，单人就能推动挂载了发动机的支架在平整车间地面移动，不需要额外辅助人员。结构上没有多余的复杂传动部件，日常维护只需要定期给脚轮轴承加注润滑脂、检查法兰盘固定螺栓的预紧力即可，没有易损的复杂液压或者电控部件，长期使用的维护成本极低，非常适合作业频次中等、工位空间有限的维修场景。

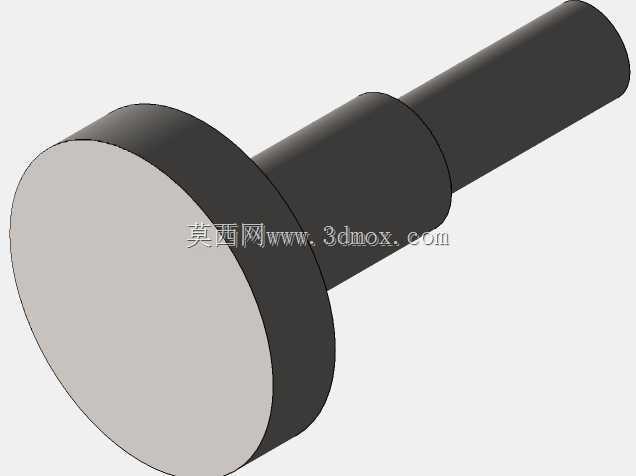

　　在建模过程中，各个焊接位置的焊道预留量、螺栓过孔的配合间隙、脚轮的安装高度差都做了1:1还原，支腿的长度比例、立柱的截面尺寸都参考了实际量产产品的载荷参数，法兰盘上的安装孔位按照通用发动机安装孔距做了阵列排布，翻转轴的伸出长度预留了足够的发动机安装避让空间，不会出现挂载后发动机与立柱发生干涉的问题，整个模型的装配关系完全按照实际焊接工装的装配逻辑搭建，各个部件的连接约束都符合实际生产中的工艺要求，没有出现违背机械加工常识的结构设计。
