发动机连杆开槽工序专用夹紧工装

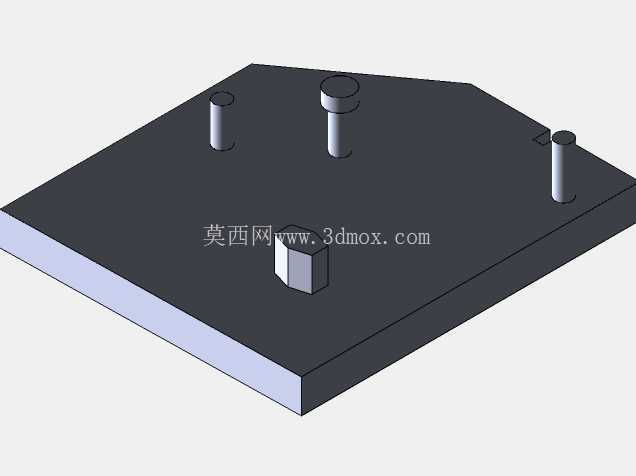

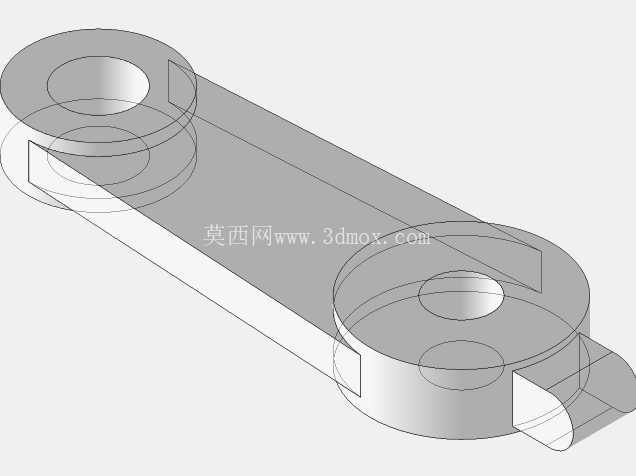

　　这套工装的核心服务对象是发动机连杆类异形工件，针对连杆杆身、大小头过渡区域的开槽铣削工序做定位约束，车间里普通平口钳夹持连杆时，工件会因为大小头的高度差出现悬空、装夹找正耗时久的问题，批量加工时每一件都要反复打表找正，不仅占用机床待机时间，还容易因为夹紧力分布不均，让薄壁的杆身部位产生装夹变形，开槽后槽口的对称度、深度公差很难稳定控制。整套工装以一块厚实的矩形底座作为承载基体，底座上所有定位、夹紧元件的安装孔位都按照连杆的实际轮廓坐标排布，底座底面做整面铣平处理，直接放置在立式加工中心或者普通铣床的工作台上，侧边可以通过机床原有压板压紧固定，不需要额外做复杂的转接安装，底座的长宽尺寸预留出了足够的操作空间，工件吊装、取放时不会和夹紧臂发生干涉，底座厚度经过校核，承受铣削开槽时的横向切削力不会出现挠曲变形。

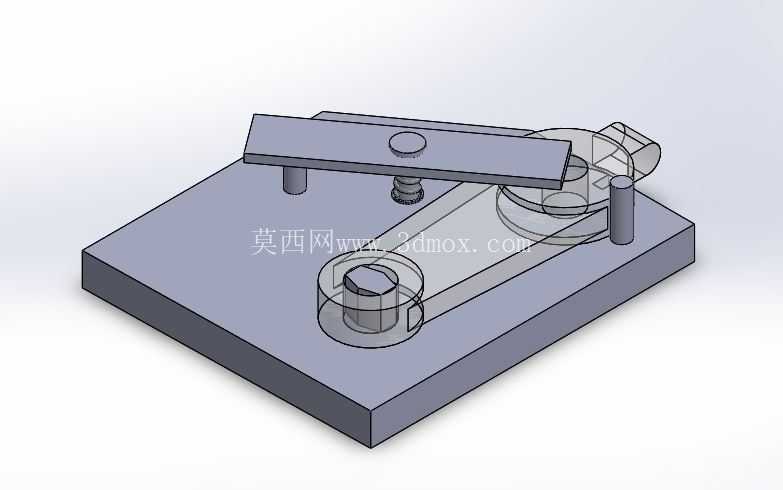

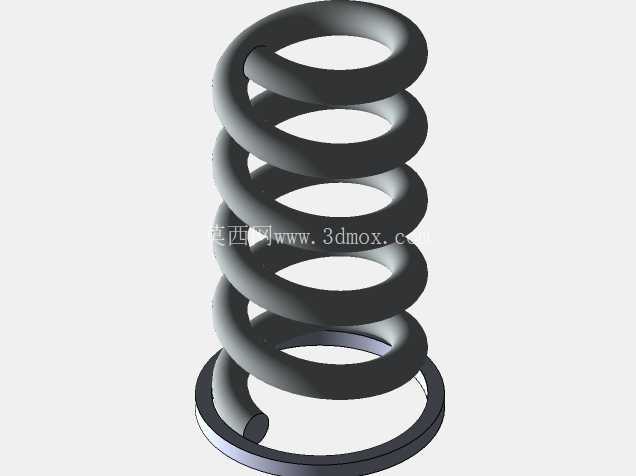

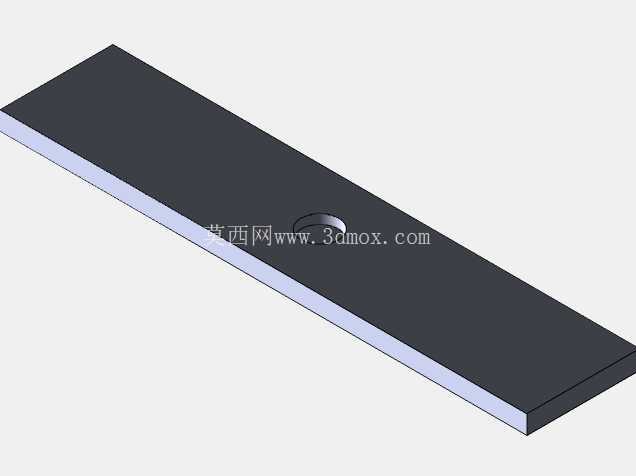

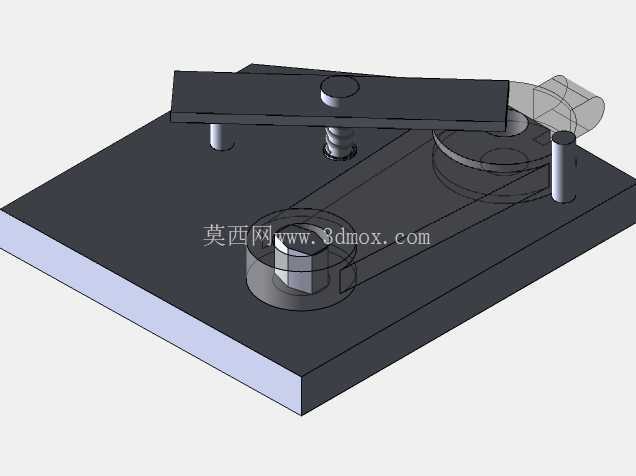

　　定位逻辑上，工装在连杆大头孔的对应位置设置了固定式圆柱定位销，直接穿入连杆大头的预制孔完成主定位，限制工件X、Y方向的平移自由度，小头侧配套设置了可适配的辅助定位柱，托住连杆小头的外圆或者预制孔，避免工件绕大头定位销发生转动，两个定位元件的中心距严格对应连杆大小头孔的中心距公差，定位销的配合间隙控制在IT7级精度范围内，保证每一次装夹的定位重复精度。夹紧机构采用了杠杆式压臂结构，压臂横跨在连杆杆身的上方，压臂和工件接触的位置对应连杆刚性较好的毛坯面，避开后续要开槽的加工区域，压臂的回转支点设置在底座一侧的立柱上，中间配套设置了弹性顶紧元件，操作时扳动压臂就能快速完成压紧或者抬起，工件装卸的行程足够大，不需要完全拆卸压臂就能把连杆从定位销上取出。

　　靠近连杆大头的位置还设置了带开口的环形定位座，刚好贴合大头的外圆轮廓，开槽时铣刀走刀到槽的末端位置时，环形座的开口槽可以给刀具提供避让空间，不会出现铣刀切到工装本体的情况。这套工装在投入使用前，需要先在机床上完成一次对刀设定，将工件坐标系原点设定在定位销的基准中心，后续批量装夹工件时，只需要把连杆的大小头孔对准定位销放到位，扳下夹紧压臂确认工件贴合定位面，就可以直接启动加工程序，省去了每一件找正的步骤。夹紧力的作用点经过排布，全部落在工件下方有定位支撑的区域，不会让连杆杆身出现悬臂受压的情况，加工过程中铣削产生的振动可以直接通过定位座、压臂传递到底座，再传递到机床工作台，加工出来的槽壁不会出现振纹。

　　工装的所有活动元件都做了防松设计，压臂的转轴位置设置了限位结构，长期使用后出现磨损也可以快速更换定位销和压头配件，不需要整体报废重做，适配中小批量连杆零件的开槽工序加工，也可以作为金工实训里工装设计的典型参考结构，帮助理解定位基准选择、夹紧力布局、刀具避让这些工装设计的核心要点，整套结构没有复杂的气动、液压元件，纯机械结构维护简单，常规车间环境下长期使用也不容易出现故障。
