带自动脱浇脱料结构的杯子三板注塑模

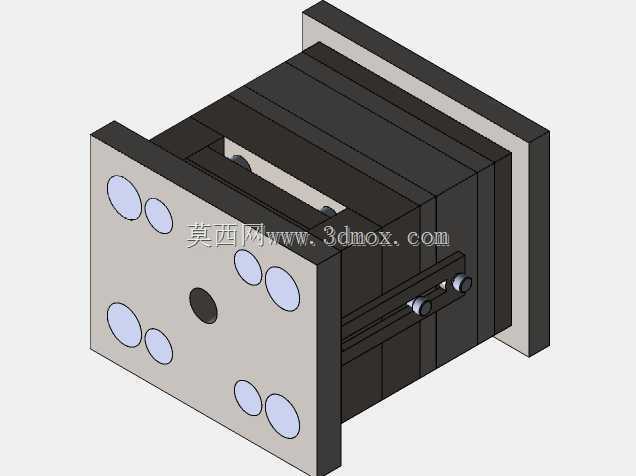

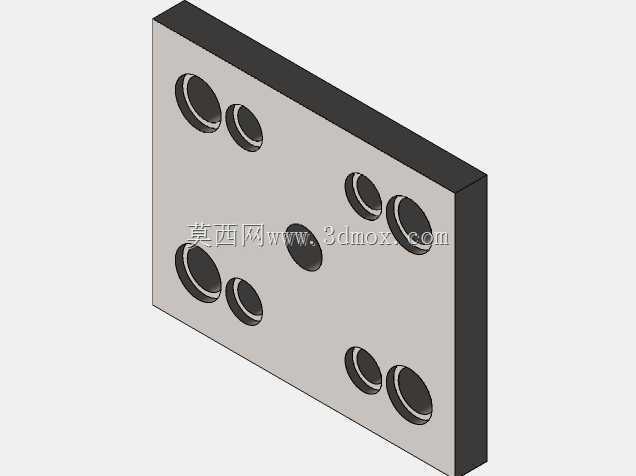

　　日常餐饮场景中大量使用的PP、PS材质一次性水杯、家用漱口杯等薄壁塑料杯制品，其批量生产高度依赖成熟的注塑模具结构，这套带自动脱浇口与脱料板的三板式模具，正是针对杯类薄壁塑件的量产需求开发的成型工装。在注塑生产车间的实际排布中，这类模具适配常规卧式注塑机的安装尺寸，模架整体采用标准模胚改制，上下安装平面的平行度控制在0.02mm以内，可直接匹配200吨级注塑机的格林柱间距、定位圈尺寸与顶出孔位，不需要额外做安装转接板，减少上机调试的辅助时间。

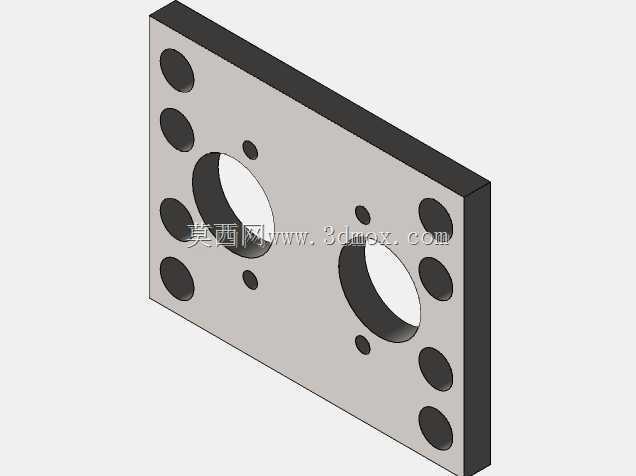

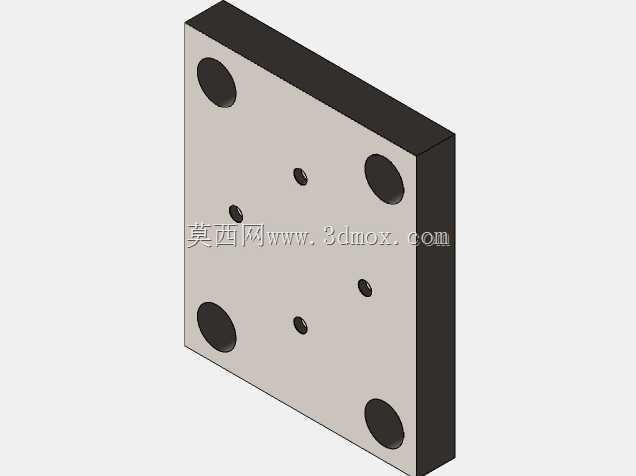

　　从功能逻辑上看，这套三板模的核心优势是解决了普通两板模在杯类制品生产中浇口残留高、料头需要人工分离的痛点：开模过程中模具会依次完成三个分型面的顺序开模动作，首先在剥料板与定模板之间完成第一次分型，将主浇道的凝料从浇口套中拉出；随后定模板与动模板之间完成第二次分型，点浇口在这个动作中被自动拉断，与塑件本体分离，浇口残留高度可控制在0.1mm以内，不需要后续人工修剪浇口的工序；最后动模侧的顶出机构动作，将成型完成的杯体从动模型芯上推出，同时脱料板会将流道凝料自动击落，实现制品与料头的自动分离，整个生产周期中不需要人工伸入模具区域取料头，既提升了生产效率，也降低了操作安全风险。

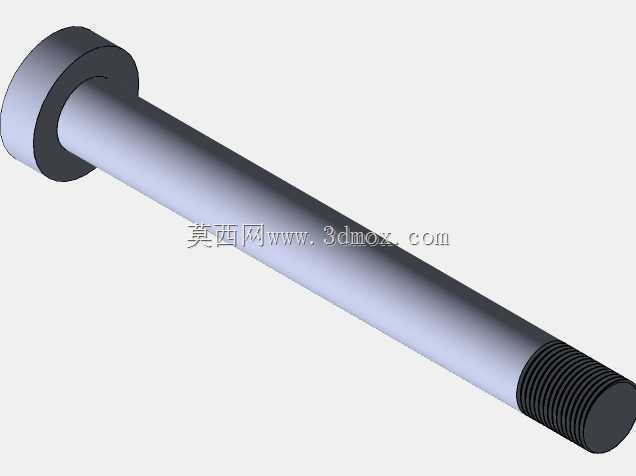

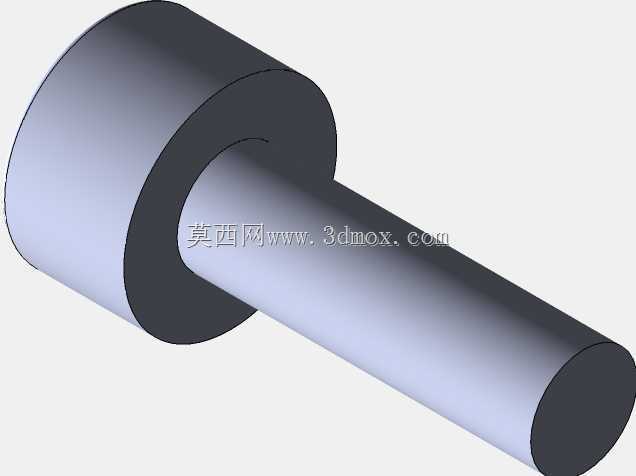

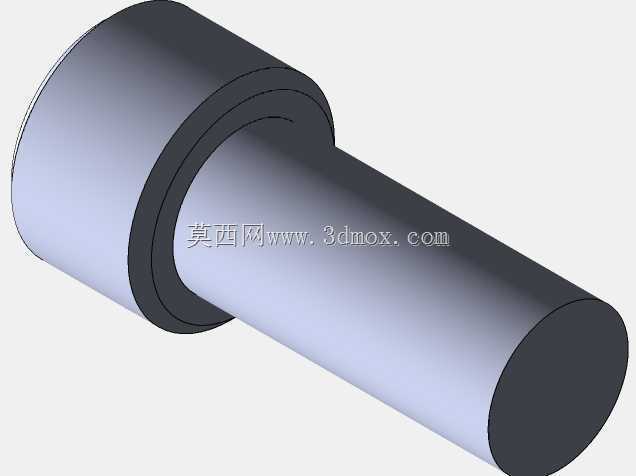

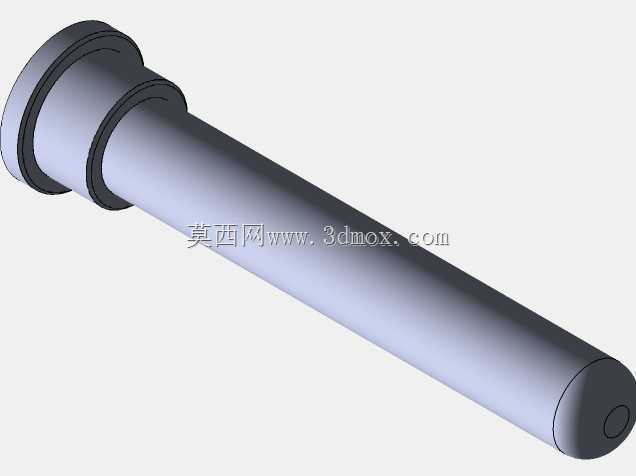

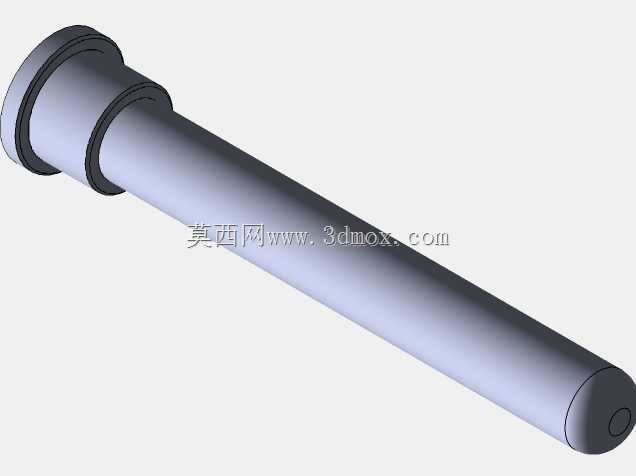

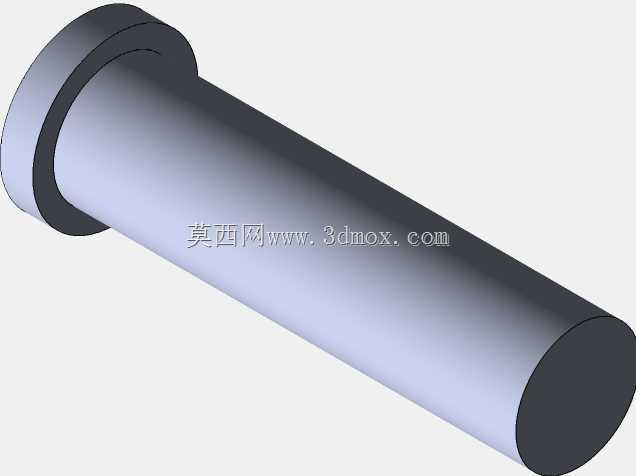

　　设计阶段针对杯类制品的薄壁特性做了专门的结构优化：杯体的成型型腔采用整体镶拼结构，型腔表面做镜面抛光处理，减少注塑充模时的熔体流动阻力，避免薄壁位置出现缺胶、困气问题；冷却水道围绕型腔与型芯做环绕排布，型芯内部采用中心进水的螺旋冷却结构，保证杯壁各个位置的冷却速率均匀，控制制品成型后的收缩变形量，让杯口的圆度公差控制在0.05mm以内，避免出现杯口椭圆导致后续装配杯盖时密封不良的问题。导向系统除了模架标配的导柱导套之外，在剥料板位置额外增设了小导柱导向，保证每次开模合模过程中三个模板的运动对位精度，避免长期生产后出现模板错位导致的型腔碰伤、飞边过大问题。

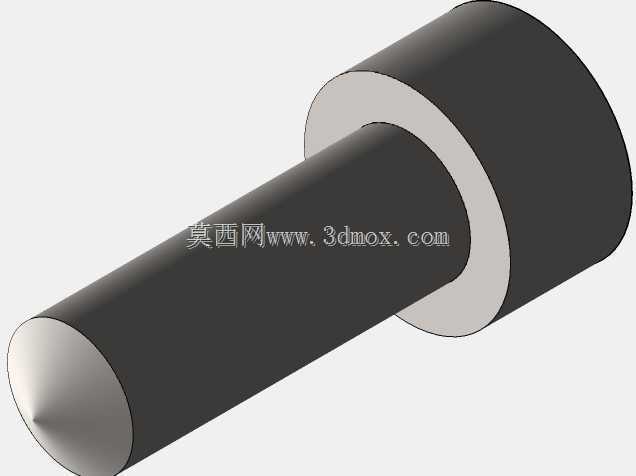

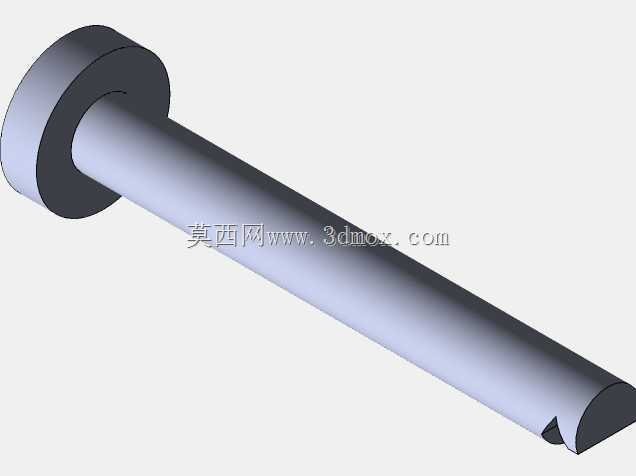

　　顶出结构采用顶板顶出的方式，顶出力均匀分布在杯口的整个端面，避免顶杆顶出时在薄壁杯壁上留下顶白、顶穿的缺陷，适配透明PS、透明PP等外观要求较高的杯类制品生产。排气结构开设在杯底的成型末端位置，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免制品出现烧焦、气泡缺陷，也不会出现溢料飞边的问题。在实际生产适配中，这套模具的流道采用平衡式排布，可根据产能需求选择1出4或者1出6的型腔排布，单模成型周期可控制在15秒以内，适配日产万件以上的规模化量产需求，模具的易损件如浇口套、导套、顶杆等都采用标准件规格，生产过程中出现磨损可以快速更换，减少停机维护时间。针对不同材质的杯类原料，只需要调整对应位置的冷却温度与注塑工艺参数，不需要改动模具主体结构，就可以适配PP、PS、AS等不同常用塑料杯原料的成型需求，覆盖民用餐饮杯、食品包装杯等多个应用场景的生产要求。
