多轴联动精密传动机械装置结构设计

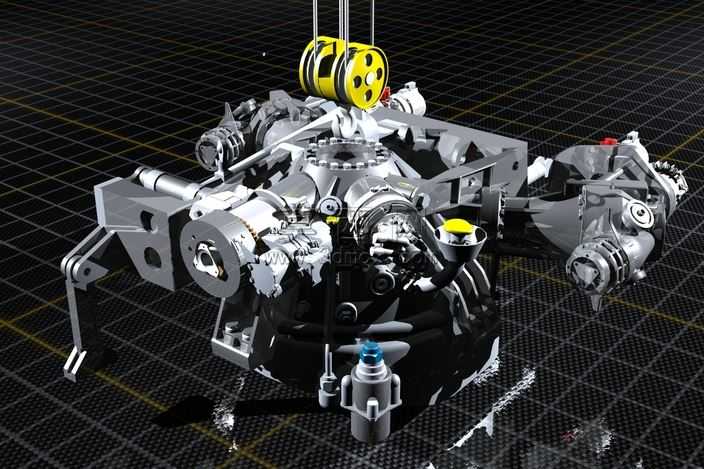

本作品为多轴联动精密传动机械装置的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处传动衔接结构都做了精细化的特征还原。整体建模从核心传动基座开始搭建，先完成主体承载框架的实体特征绘制，通过拉伸、切除、阵列等基础建模命令构建出基座的安装定位孔、轴承配合位、组件衔接槽等结构，确保基座的每一处安装基准都符合机械装配的同轴度、平面度要求。随后依次完成各方向伸出的传动转轴、联动臂、执行端构件的建模，对转轴上的花键结构、传动啮合部位、密封配合段都做了细节还原，没有省略任何影响传动逻辑的微小结构。材质渲染阶段，针对不同构件的功能属性匹配了对应的材质表现：主体承载结构采用哑光金属铸铁材质，调整了材质的粗糙度、金属度参数还原铸铁件的磨砂质感；传动转轴、啮合齿轮等运动部件采用抛光合金钢材质，添加了细微的表面纹理模拟精加工后的金属表面；顶部的带轮组件采用亮面工程塑料与金属嵌件结合的材质表现，区分出带轮主体与轮毂的材质差异；执行端的功能接头分别做了镀铬、氧化处理的材质区分，让不同功能的构件在视觉上有清晰的辨识度。场景布光采用了工业产品渲染常用的三点布光方案，主光源从斜上方投射打出主体结构的明暗层次，辅助光源从侧方补光弱化暗部死黑，轮廓光从后方勾勒出机械装置的边缘轮廓，同时在地面添加了柔和的反射效果，让整体渲染图能够清晰展现装置的复杂结构层次。设计思路上，该装置围绕多路径动力传输的需求展开，核心集成了多组不同方向的动力输出接口，顶部的带轮结构作为动力输入端，通过内部的齿轮传动、轴系联动将动力分配到各个侧向的输出端，每个输出端都设计了独立的连接结构可适配不同的执行构件，整体结构紧凑，在有限的空间内集成了多路传动链路，同时预留了安装固定位、润滑接口、检修拆装的工艺缺口，兼顾了传动性能与装配维护的便利性。建模过程中对所有运动构件都做了装配干涉检查，确保各转轴转动、臂件摆动时不会出现结构碰撞，每一处配合间隙都按照实际机械装配的公差要求做了预留，能够直观还原该传动装置真实的装配关系与运动逻辑。
