带键槽传动阶梯轴三维结构设计

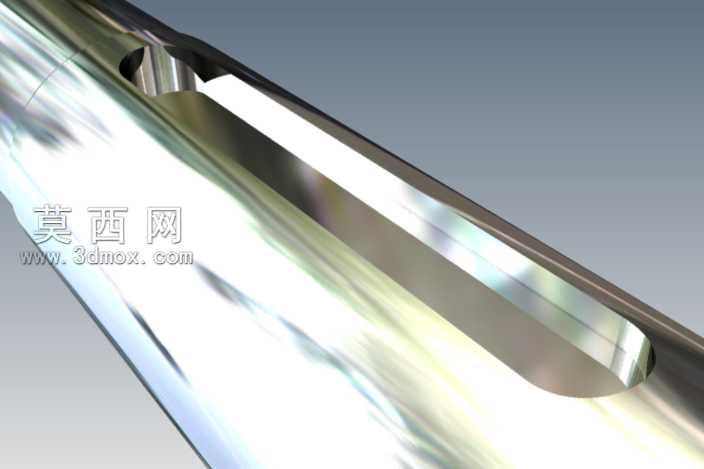

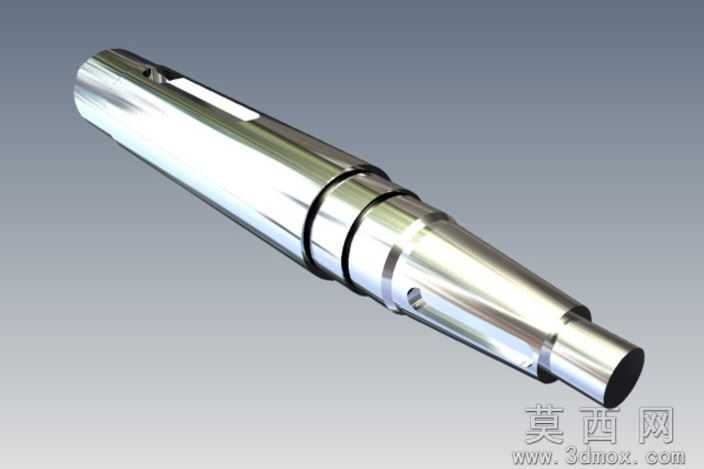

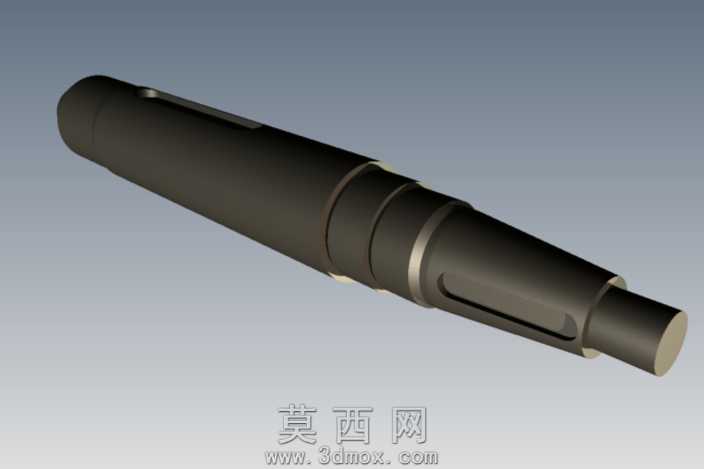

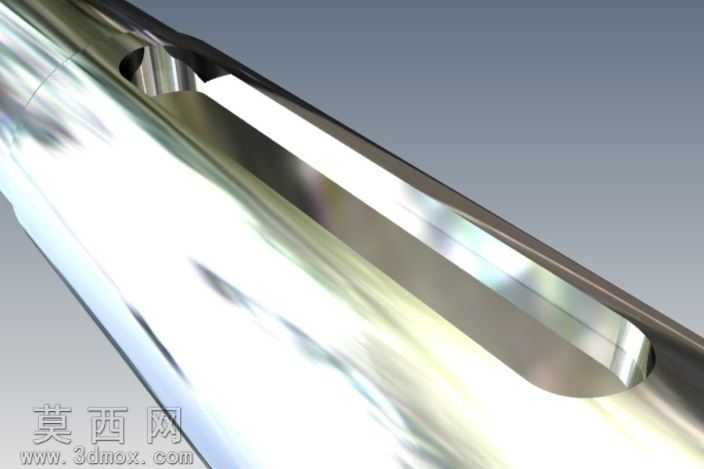

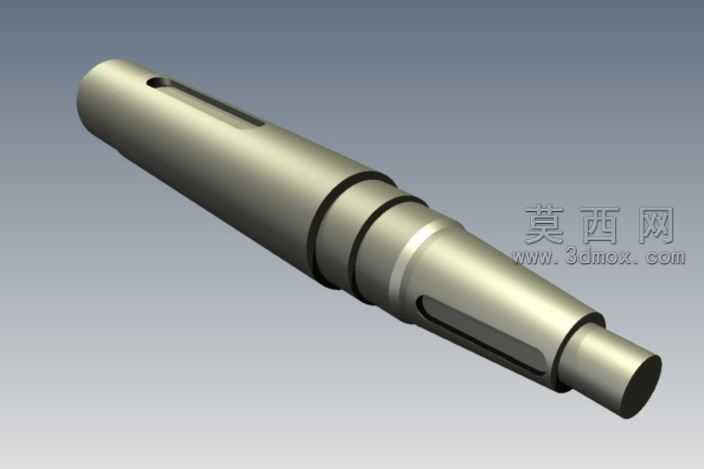

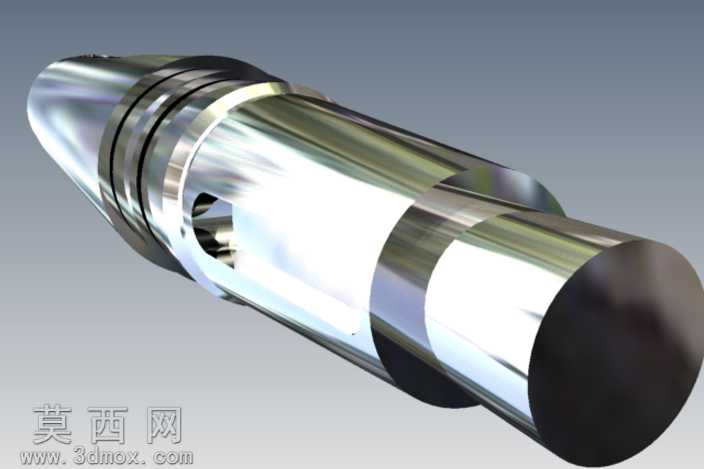

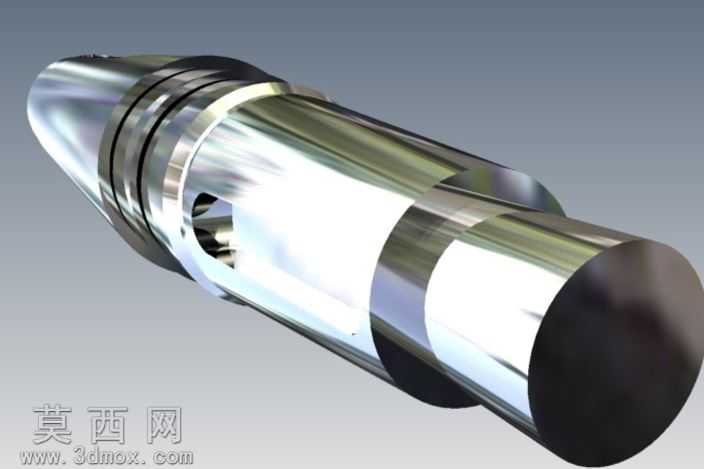

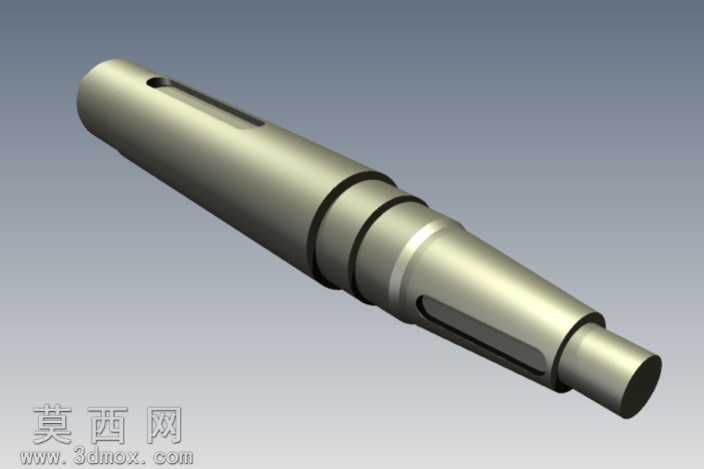

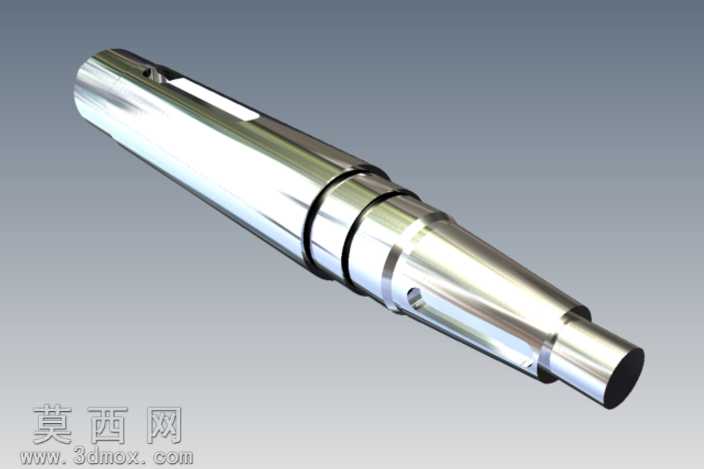

本作品为传动用阶梯轴的三维建模成果，建模过程以机械设计中轴类零件的规范要求为核心依据，首先梳理轴的功能定位：该轴用于传递旋转扭矩，需与键配合实现周向固定，因此整体采用多段阶梯式结构，通过不同轴径的分段设计，既满足轴上零件的装配定位需求，也兼顾不同轴段的受力强度要求。建模初始阶段先绘制轴的回转中心线，以中心线为基准逐段绘制各轴段的截面轮廓，通过回转特征生成轴的基础基体，各轴段的直径、长度参数均参考通用传动轴的设计比例设定，轴端采用倒角处理，避免装配时刮伤配合零件孔壁，同时降低应力集中风险。针对键连接结构，在对应轴段上绘制键槽的截面轮廓，通过拉伸切除特征生成标准键槽，键槽的位置、宽度、深度尺寸匹配平键连接的通用规范，保证键安装后可稳定传递扭矩，不会出现周向打滑问题。建模过程中对轴的各过渡圆角做了精细化处理，不同直径轴段的衔接处设置合理的圆角半径，既避免轴在交变载荷下出现应力断裂，也符合机械加工的工艺要求，减少加工时的刀具损耗。材质渲染阶段选用合金结构钢的材质参数，还原金属轴件的哑光金属质感，对轴的加工面做细微的粗糙度纹理处理，区分不同轴段的加工精度要求，配合黑色背景的渲染环境，清晰展现轴的整体轮廓与各结构细节。整体设计思路围绕轴的传动功能展开，在保证结构强度的前提下优化轴的外形，减少不必要的材料冗余，各结构特征均服务于装配、传动、加工的实际需求，可作为机械传动结构设计、轴类零件教学演示的参考模型，直观展现阶梯轴与键槽配合的传动结构形式。
