百乐G-2按动中性笔结构三维数模

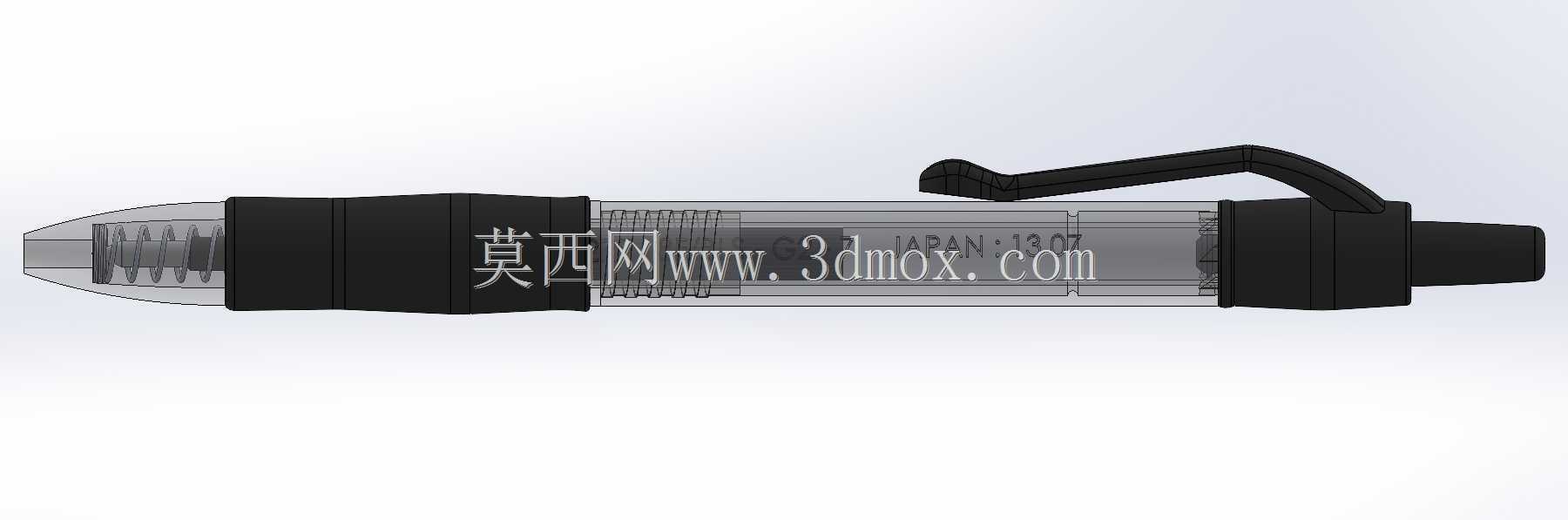

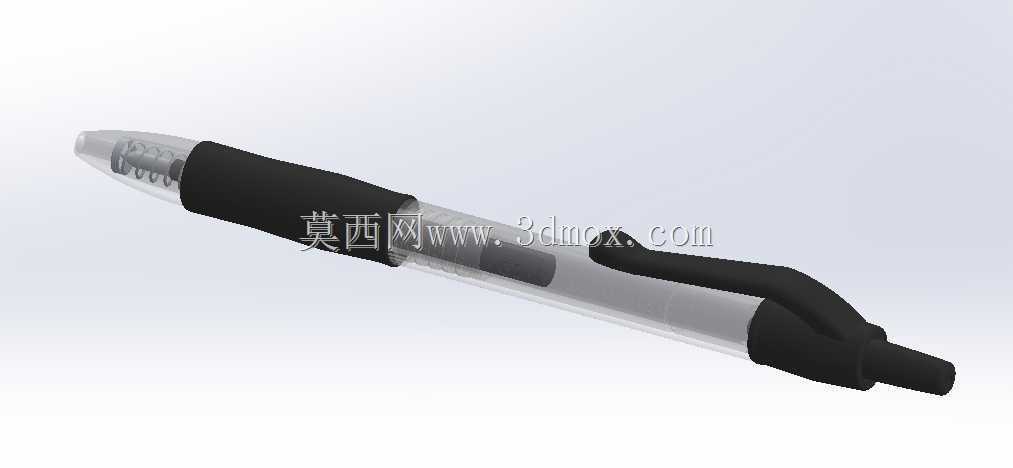

　　日常办公与学生场景中高频使用的按动式中性笔，其内部结构的合理性直接决定书写手感与使用寿命，本次拆解建模的这款按动中性笔，完整还原了从笔夹按压结构到内部储墨芯的全部装配关系，可作为文具结构设计、注塑件公差匹配参考的典型案例。从实际使用场景出发，这款笔的笔夹采用悬臂式弹性结构设计，建模时完整保留了笔夹根部的减薄应力释放槽，日常夹在笔记本、工装口袋边缘时，可承受15度以内的反复弯折而不出现白边断裂，笔夹外侧的防滑凸起做了0.3mm的高度差处理，手指拨动时的摩擦力刚好适配单手上推夹取的操作力度，不会出现滑脱或者按压过硬的问题。

　　笔身主体采用半透明PC材质的可视化设计，建模时特意区分了外笔套的薄壁厚度与内部导向筋的位置，外笔套壁厚均匀控制在1.2mm，既保证注塑成型时不会出现缩痕，也能让使用者直观看到内部笔芯的剩余墨量，内部沿轴向布置的三条导向筋，每条筋的宽度为1.5mm，与笔芯的塑料外壁间隙控制在0.1mm，按动过程中笔芯不会出现径向晃动，书写时笔尖的稳定性更好，不会出现断墨或者笔尖偏移的问题。笔尖位置的橡胶握持区，建模时还原了表面的细密防滑纹理，握持区的锥度设计贴合手指捏持的自然角度，橡胶件与硬塑料笔身的配合采用过盈0.2mm的卡接结构，不需要额外粘接即可固定，长期使用不会出现握持套松脱转动的问题。

　　按动结构的核心棘轮部分，建模时严格还原了棘齿的角度与行程，每次按动的行程为4mm，刚好匹配笔尖伸出与收回的位置差，棘齿的止退角度设计为75度，按动时的反馈清脆，不会出现卡滞或者按动后笔尖自动回缩的问题，内部弹簧的线径、螺距与自由长度都按照实物比例还原，弹簧预压量设置合理，按动力度控制在15N左右，符合日常书写的按动力度习惯。从安装边界来看，整笔装配后的总长度为148mm，最大直径为11mm，笔夹突出笔身的高度为6mm，所有零部件的配合公差都按照注塑件的常规公差等级设置，笔身各段的连接采用止口定位，止口的配合长度为3mm，装配后同轴度误差控制在0.05mm以内，不会出现笔身段错位的问题。

　　内部储墨芯的模型完整还原了墨仓的透明结构、笔尖的钢珠固定结构以及尾部的密封油结构，墨仓的壁厚均匀，可直观展示中性笔的储墨与供墨原理，对于文具设计从业者来说，这个数模可以直接用来做结构改型的基础，比如调整握持区的软胶硬度、更换笔夹的表面造型、适配不同长度的替芯时，都可以在现有装配关系上调整参数，不需要重新搭建基础结构。在做结构验证时，还可以直接在数模基础上做运动仿真，模拟按动过程中各零件的运动轨迹，检查棘齿配合是否存在干涉、弹簧压缩过程中是否会与笔芯内壁摩擦，提前排除结构设计中的卡滞风险，相比从零开始建模，参考这个成熟量产结构的数模，能大幅缩短文具类产品的结构开发周期，也能避免很多新手设计时容易出现的壁厚不均、配合间隙不合理、按动行程不匹配等常见问题。
