离心式流体输送用闭式叶轮结构设计

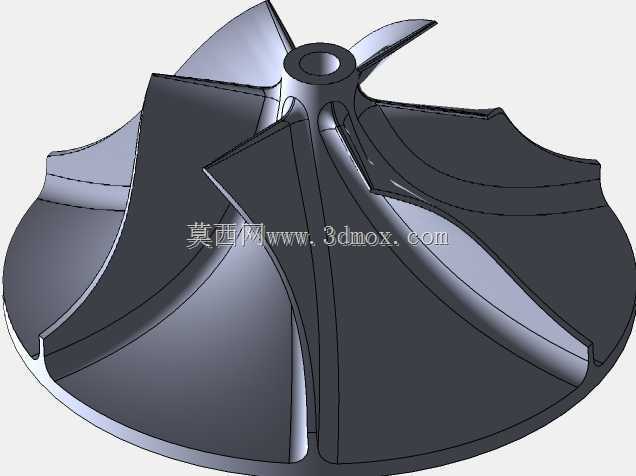

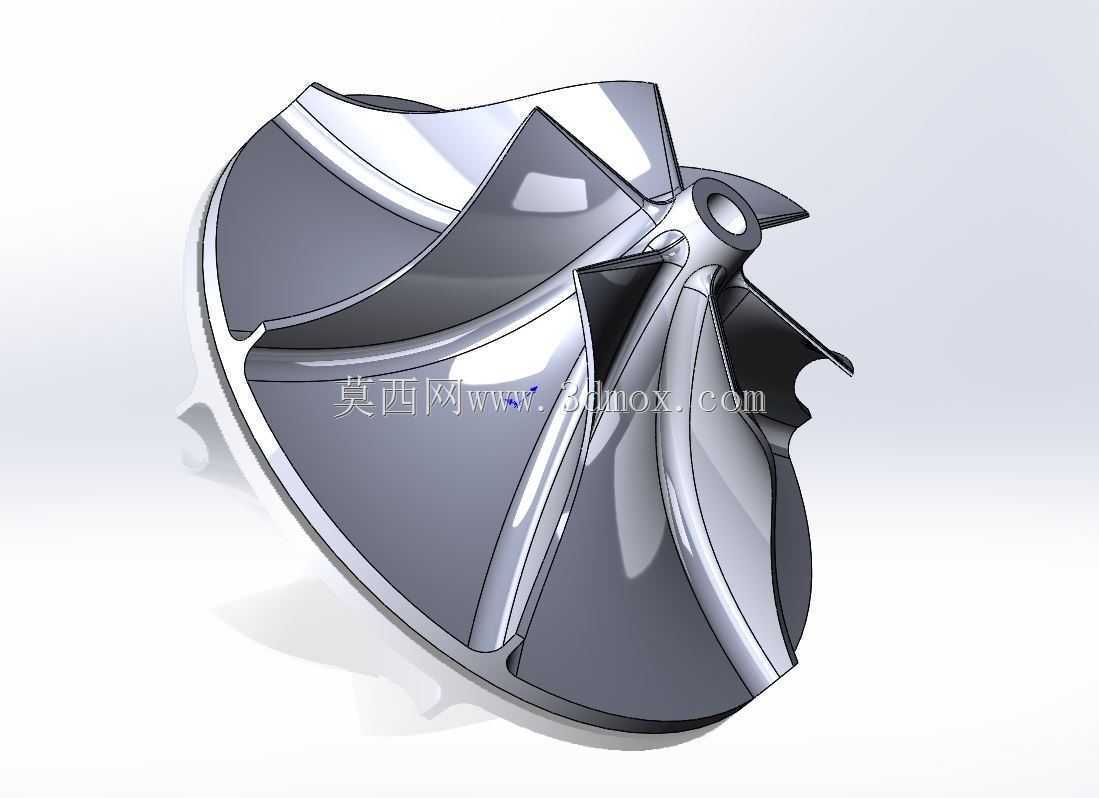

　　这款叶轮的设计首先围绕离心式流体输送工况的核心需求展开，日常会配套在清水离心泵、低压风机、小型涡轮增压器压气端这类依靠离心力完成介质能量提升的设备中，作为设备唯一的做功过流部件，它的型线精度直接决定整套设备的运行效率、振动幅值与噪音水平。从结构来看，这款采用后弯式闭式叶片设计，叶片数量经过流场仿真迭代确定，既避免叶片过少导致的流道内介质涡流脱流，也不会因为叶片过密增加不必要的盘面摩擦损失，叶片前缘做了圆滑导圆处理，能减少介质进入流道时的冲击损失，叶片与轮盖、轮盘的衔接位置做了大圆角过渡，一方面降低流道内的局部阻力，另一方面也能减少应力集中，避免高速旋转时的焊缝开裂或者本体疲劳失效。

　　设计过程中首先要确定的是安装边界，中心的安装孔与配套轴系采用过渡配合，孔端预留了键槽位置，能传递额定工况下的扭矩，不会出现高速旋转时的轴与叶轮打滑问题，轮盘背面的定位端面有严格的平面度要求，安装后能保证叶轮的端面跳动控制在允许范围内，避免运行时出现动平衡超差引发的整机振动。外形尺寸方面，叶轮的进口直径根据额定流量下的介质进口流速确定，保证介质进入流道时流速处于合理区间，不会因为流速过高产生汽蚀或者进气噪音，出口宽度匹配额定扬程下的流道通流面积，叶片出口角经过计算选定，能保证性能曲线平缓，在工况小范围波动时不会出现压力骤变的情况。

　　实际应用中，这类叶轮如果用在输水场景，过流表面的粗糙度要控制在较低水平，减少沿程阻力损失，如果用在气体输送场景，还要做严格的动平衡校正，在轮盘或者轮盖的指定位置做去重处理，保证高速旋转时的不平衡量在允许等级内。设计时还要考虑安装间隙，叶轮出口与配套蜗壳的隔舌之间要预留合理的径向间隙，间隙过小容易出现运转时的刮擦，间隙过大则会增加介质回流损失，降低整机效率。叶片的型线采用空间扭曲设计，从进口到出口的角度平滑过渡，能让介质在流道内沿着叶片表面平稳流动，避免出现二次流损失，轮盖的型线采用流线型收敛设计，引导介质从轴向平稳转向径向，减少转向过程中的能量损失。

　　在结构强度校核阶段，要考虑最高转速下的离心应力，尤其是叶片与轮盘衔接的根部位置，是应力集中的高发区域，圆角过渡的设计就是为了分散这部分应力，保证在额定转速1.2倍的超速试验下不会出现塑性变形。另外，叶轮的轴向定位依靠轴肩与锁紧螺母配合，安装时要保证锁紧力矩符合要求，避免运行过程中螺母松动导致叶轮轴向窜动，碰擦蜗壳或者进风口。这类叶轮的适用场景覆盖很广，从小型家用供水泵、暖通循环泵，到工业配套的低压通风机、设备冷却风机，再到小型动力设备的压气端，只要是依靠离心力提升介质压力的设备，这类结构的叶轮都能适配，设计时只需要根据具体的流量、扬程、转速参数调整叶片角度、进出口直径与流道宽度，就能匹配不同的工况需求。
