教学演示用滚动轴承机械结构

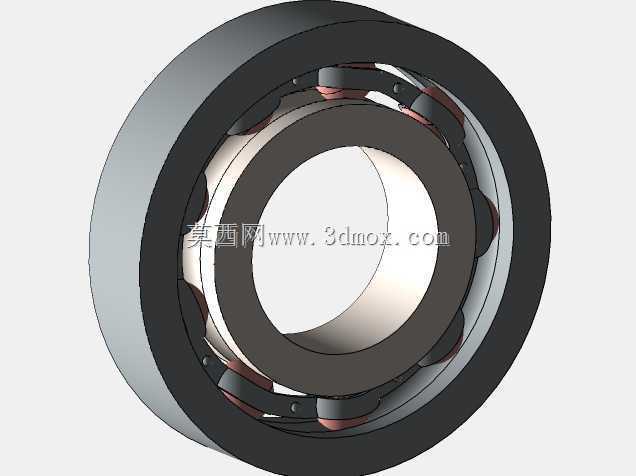

　　在机械原理教学、职业技能实训场景中，这类可动滚动轴承结构是帮助学员理解旋转副传动逻辑的核心教具，区别于工业量产的成品轴承，该结构特意保留了保持架与滚动体的装配间隙，能够直观展示轴承运转过程中内圈、外圈、滚动体、保持架四个核心部件的相对运动关系，避免了成品轴承密封结构遮挡内部运动轨迹的问题。从实际教学用途出发，该结构可直接用于SolidWorks运动仿真模块的约束添加练习，学员可通过给内圈添加旋转驱动，观察滚动体沿滚道的公转与自转状态，理解滚动摩擦替代滑动摩擦的降阻原理，也可用于装配体干涉检查实训，验证保持架兜孔与滚动体的间隙设计是否合理。

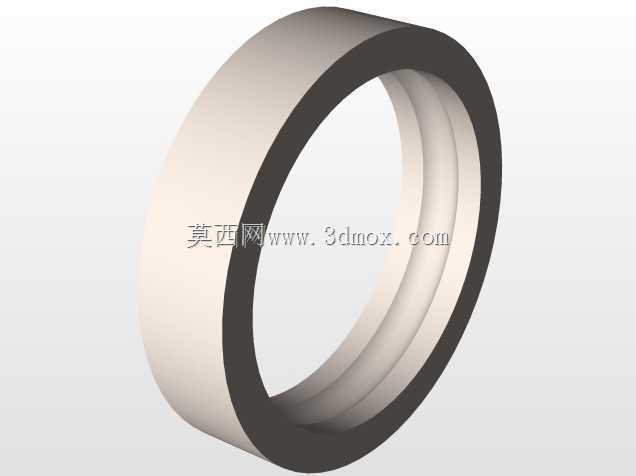

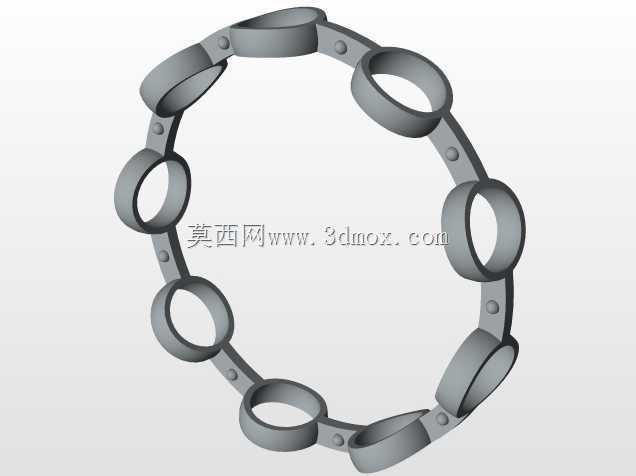

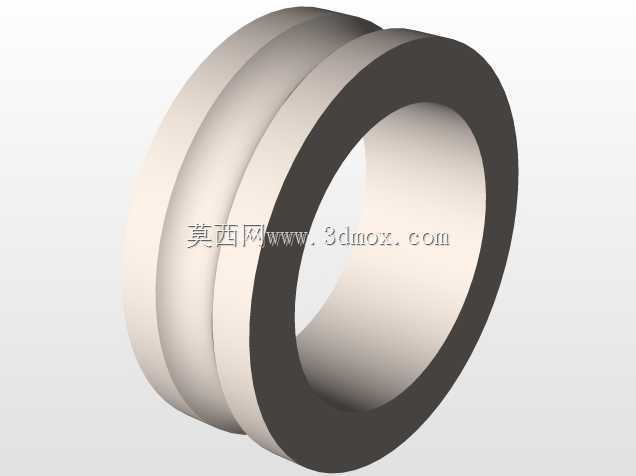

　　设计思路上，该结构没有采用工业轴承的密封件、防尘盖等附属结构，重点还原核心传动部分的几何关系：内圈滚道与外圈滚道的曲率半径略大于滚动体半径，保证滚动体与滚道为点接触状态，既能够顺畅转动，又不会出现径向窜动过大的问题；保持架采用分体式兜孔结构，每个兜孔对应一颗滚动体，兜孔侧壁预留0.1-0.2mm的周向间隙，保证滚动体在运转过程中不会与保持架发生卡滞，同时能够均匀分隔滚动体，避免相邻滚动体直接接触产生滑动摩擦。从安装边界来看，该结构的内圈内径、外圈外径均采用标准深沟球轴承的公称尺寸比例，学员可直接调用标准轴承座、轴类零件的模型完成装配配合练习，不需要额外调整配合尺寸，内圈与轴的配合采用基孔制过渡配合公差带，外圈与轴承座孔采用基轴制间隙配合公差带，完全贴合实际工业装配的公差选用逻辑。

　　在功能特性层面，该可动结构能够模拟真实轴承在径向载荷下的受力状态，当给内圈施加径向载荷时，可通过仿真软件直观看到载荷区滚动体的受力分布变化，理解轴承承载时并非所有滚动体同时受力的工程特性，这对于刚接触机械设计的学员来说，能够打破“所有零件均匀受力”的认知误区。外形上该结构完全还原深沟球轴承的径向轮廓，没有额外的突出结构，整体为同轴回转体，轴向尺寸按照标准轴承的宽度比例设计，既可以作为独立的教学演示模型，也可以直接装配到减速器、输送机辊筒、电机输出轴等常见传动系统的装配体中，作为旋转支撑部件使用，不需要额外修改尺寸适配。不同于工业成品轴承为了提升寿命做的滚道淬硬、表面抛光等工艺细节建模，该结构重点突出装配关系与运动逻辑，省略了对教学演示无意义的工艺细节特征，降低了模型的复杂度，在普通配置的电脑上也能够流畅运行运动仿真，不会出现特征过多导致的卡顿问题。在实训教学中，学员还可以基于该模型进行改型练习，比如将深沟球结构改为圆柱滚子结构、调整滚动体数量观察承载能力变化、修改保持架结构验证不同兜孔形式对运动稳定性的影响，是机械基础教学中通用性极强的练习载体。
