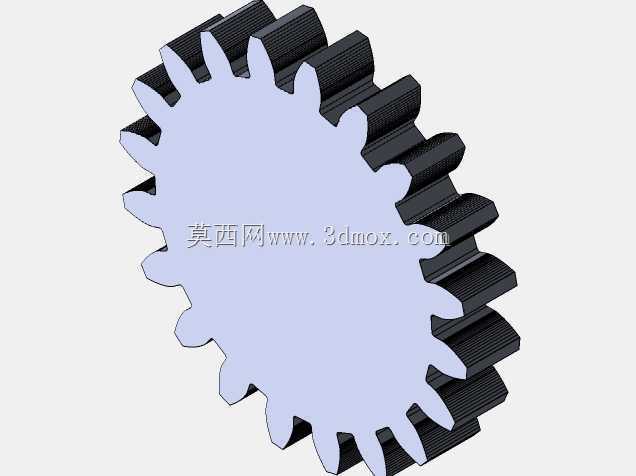

直齿圆柱传动齿轮结构三维设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定比传动的设备里都能见到它的身影，从小型输送线的动力传递单元，到机床主轴箱的变速机构，再到农用机械、轻工设备的传动链路，这类齿轮都是承担扭矩传递、转速匹配的关键部件。做这个模型的时候，首先要考虑的是实际啮合过程中的受力均匀性，齿形采用标准渐开线轮廓，齿顶修缘量控制在合理区间，避免啮合瞬间的刚性冲击，毕竟直齿轮在高速运转时，齿向误差带来的偏载问题很容易造成齿面过早磨损，所以建模时齿向公差的预留是按照通用传动件的精度等级来设定的，既不会因为精度过高增加不必要的加工成本，也不会因为精度不足导致传动噪音过大、寿命缩短。从结构上看，这款齿轮属于实心式直齿圆柱齿轮，适合齿顶圆尺寸不大的应用场景，轮毂部分的孔径是按照常用的过渡配合公差来设计的，安装时可以和传动轴通过平键实现周向固定，轴肩定位的台阶高度也做了合理预留，既保证轴向定位的可靠性，也不会因为台阶过高导致齿轮拆卸困难。齿宽的设定是结合常用传动比下的齿面接触强度来核算的，齿宽系数取在通用减速器常用的区间内，避免齿宽过大造成载荷沿齿向分布不均，也不会因为齿宽过小导致齿面接触应力超标。

　　实际应用中，这类齿轮通常成对啮合使用，中心距的安装误差会直接影响齿侧间隙，建模时齿厚的偏差预留是按照侧隙要求来做的，保证安装后既不会因为侧隙过小出现卡齿、运转发热咬死的问题，也不会因为侧隙过大导致正反转切换时空程过大、传动精度不足。很多新手在做直齿轮建模的时候容易忽略齿根过渡圆角的处理，这个模型里齿根圆角是按照标准齿根圆弧来做的，避免应力集中在齿根位置造成断齿失效，毕竟齿轮失效形式里齿根弯曲疲劳断裂占了不小的比例，合理的圆角过渡能大幅提升齿轮的抗弯曲疲劳能力。

　　从安装边界来看，这款齿轮的轴向尺寸紧凑，不需要额外的退刀槽之外的冗余结构，适合安装在空间受限的传动箱体内，齿顶圆的外圆尺寸在建模时就做了装配干涉校验，和箱体内壁、相邻传动件之间预留了足够的安全间隙，不会出现运转时的剐蹭问题。日常选型的时候，这类直齿轮适合传动比稳定、中心距不大的平行轴传动场景，相比斜齿轮它没有轴向力，安装时不需要考虑轴承的轴向承载补偿，结构更简单，维护也更方便，缺点是高速运转时的噪音比斜齿轮稍大，所以通常用在中低速、载荷平稳的传动链路里。

　　建模过程中齿形的生成是严格按照渐开线生成原理来做的，基圆、齿顶圆、齿根圆、分度圆的参数对应关系准确，每个轮齿的周向节距误差控制在建模精度允许的范围内，保证啮合时每个齿的受力均匀，不会出现个别齿载荷过大的问题。另外齿轮端面的粗糙度要求在建模时也做了隐含考虑，端面作为安装定位的基准面，平面度的预留是符合机械加工常规要求的，保证安装时齿轮和轴的垂直度，避免运转时出现端面跳动超标的问题。很多设备在维护时更换齿轮，经常会因为齿轮的安装尺寸不匹配导致装配困难，这个模型的轮毂长度、键槽尺寸都是按照通用传动轴的标准系列来设计的，适配性更强，不需要额外做二次加工就能直接和标准轴系配合使用。在传动效率方面，直齿圆柱齿轮的传动效率在润滑良好的情况下可以达到很高的水平，这款齿轮的齿面粗糙度预留也是按照常规磨齿加工的精度来考虑的，减少齿面摩擦带来的功率损耗，长期运转时的温升也能控制在合理范围内，适合长时间连续运转的设备使用。
