同轴式行星轮系传动结构三维设计

　　这套行星轮系结构是同轴减速传动场景下的典型构型，日常在新能源汽车电驱总成、工业伺服减速单元、风电增速箱、航空作动器传动链路里都能见到同原理的结构落地，核心是利用多行星轮均载的特性，在极小的径向安装空间内实现大传动比、高扭矩密度的动力传递，相比平行轴定轴轮系，同扭矩承载能力下体积能压缩40%以上，重量降低30%左右，非常适合对安装边界、自重有严格限制的传动场合。

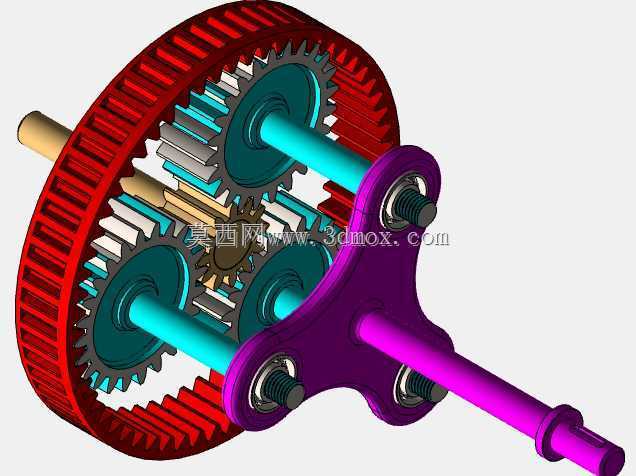

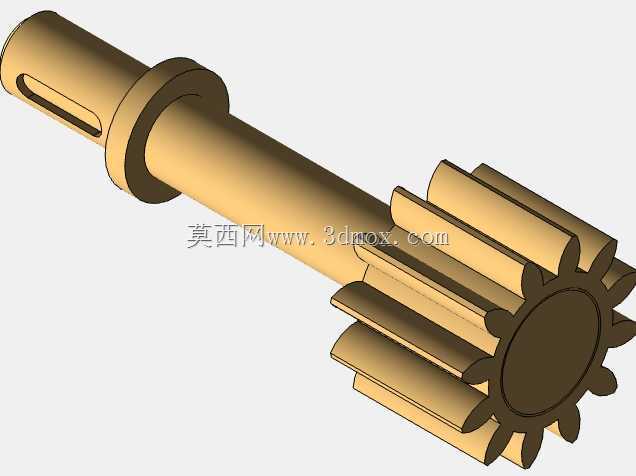

　　从实际使用场景来看，这类轮系常布置在动力源与执行端之间，输入端连接高速低扭的电机轴，通过太阳轮将动力分流给周向均布的三个行星轮，行星轮在固定内齿圈的约束下，带动行星架输出低转速大扭矩的动力，整个传动链路的同轴度要求极高，输入轴、太阳轮、行星架输出轴必须保持严格的回转同轴，否则会出现偏载、齿面异常磨损、运转噪音超标的问题。设计时首先要确定传动比参数，根据输入转速、输出扭矩需求匹配太阳轮、行星轮、内齿圈的齿数，三个行星轮的齿数完全一致，周向安装角度严格按120度均布，同时要满足行星轮装配的邻接条件、同心条件、安装条件，避免出现轮系干涉、无法装配的问题。

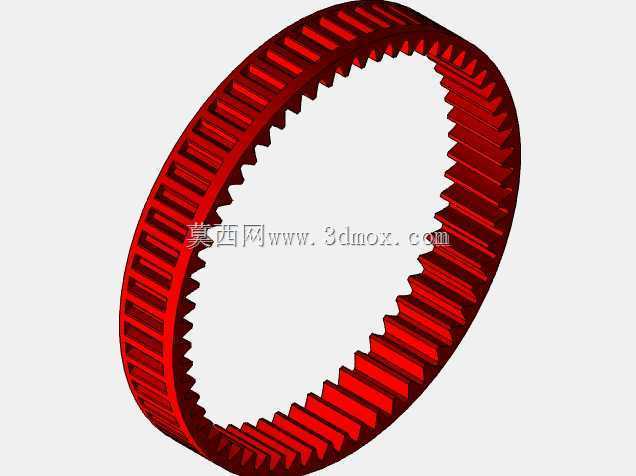

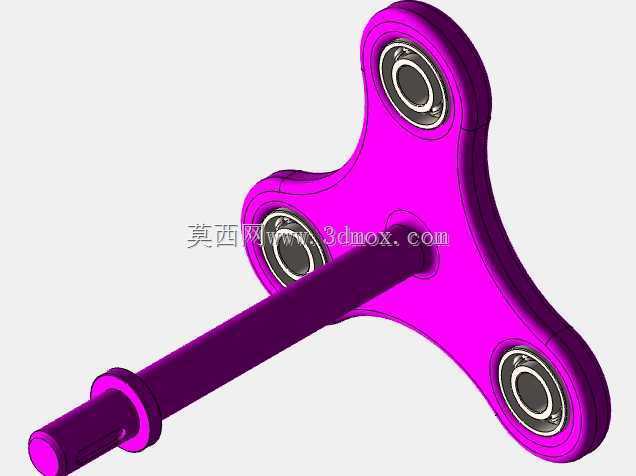

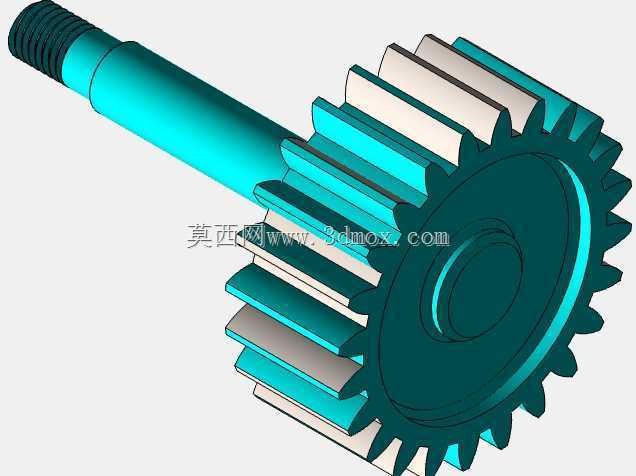

　　结构细节上，太阳轮采用浮动设计的话能更好实现均载，抵消部分加工装配带来的误差，行星轮通过滚针轴承安装在行星架的行星轴上，行星轴与行星架的紫色支架采用过盈配合加螺栓锁紧的固定方式，保证大扭矩传递下行星轴不会出现周向转动或轴向窜动。内齿圈采用固定安装方式，外圈设置止口结构用于和减速箱箱体定位配合，齿宽参数根据接触强度、弯曲强度计算结果确定，保证额定载荷下齿面接触应力、齿根弯曲应力都在材料许用范围内。

　　安装边界方面，这套轮系的径向最大尺寸是内齿圈的齿顶圆直径，轴向尺寸要计入输入轴伸出长度、行星架输出轴的伸出长度，以及端盖、密封件的安装空间，输入端轴径、输出端轴径要匹配所连接的动力源、执行端的轴孔尺寸，键槽规格根据传递扭矩大小按标准选取，行星架上的安装螺栓孔位置要和后续连接的负载法兰孔位对应，避免现场安装时出现孔位错位。

　　实际选型应用时，要注意轮系的额定输入转速不能超过轴承、齿轮的线速度允许值，连续工作扭矩要低于轮系的额定输出扭矩，瞬时峰值扭矩不能超过最大允许扭矩，否则会出现轮齿断齿、轴承压溃的失效问题。齿侧间隙要根据使用场景调整，伺服精密传动场景需要极小的回程间隙，普通动力传动场景可以适当放大侧隙来补偿热变形、降低加工精度要求。润滑方式根据转速、工作温度选择，高速场景采用喷油润滑，中低速重载场景采用油脂润滑即可，密封结构要根据安装环境的防护等级设计，避免粉尘、水汽进入轮系内部加剧磨损。

　　建模过程中，所有齿轮的齿廓都采用渐开线标准齿形，齿向根据是否需要抵消轴向力选择直齿或斜齿，这套结构采用直齿设计，加工难度更低，没有额外轴向力，对轴承的轴向承载要求更低，适合中等转速的传动场景。行星架的支架结构做了轻量化的筋条设计，在保证结构刚度、支撑强度的前提下尽可能降低自重，减少回转惯量，提升传动响应速度。
